一、天马液晶模组TM156VDSG17 应用详情
基本信息 : | 面板品牌 | 天马（tianma） | 面板型号 | TM156VDSG17 |
面板尺寸 | 15.6英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 70 °C |
RoHS状态 | RoHS | 耐振动性 | 1.2G (11.76 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，含含LED驱动器，表面雾面 | |||
二、天马液晶模组TM156VDSG17 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.05975×0.17925 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
结构尺寸 : | 显示区域 | 344.16×193.59 mm (H×V) | 可视区域 | 347.55×196.75 mm (H×V) |
外观尺寸 | 363.8×215.9 mm (H×V) | 外观厚度 | 6.3±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 610g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马液晶模组TM156VDSG17光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | SFT，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.39 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 97% |
Adobe RGB覆盖率 | 75% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、天马液晶模组TM156VDSG17电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 13.9W (Typ.) |
五、天马液晶模组TM156VDSG17 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Typ.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF19L-14P-1H | 1.0mm | 14pins | 1pcs | ||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | 1.00/1.25A (Typ./Max.) | ||
六、天马液晶模组TM156VDSG17 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 580/1000mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 位置 | 背面 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | MDF76KBW-30S-1H | 1.0 mm | 30 pins | 1 pcs | ||
七、天马液晶模组TM156VDSG17包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
10 pcs / 箱 | 7.9 Kgs | 394×520×524 mm |

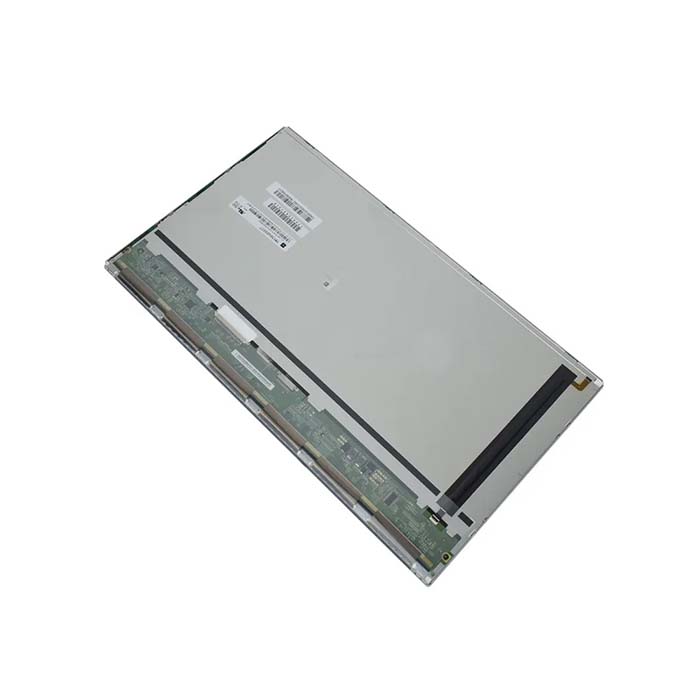

天马液晶模组TM156VDSG17概况：

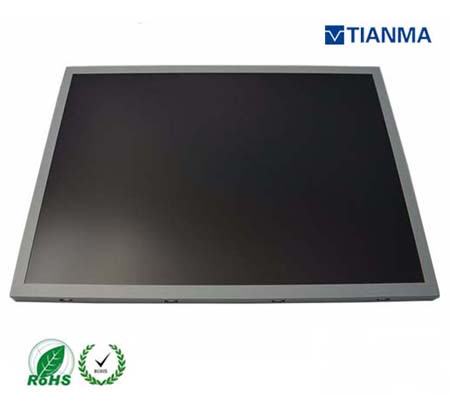

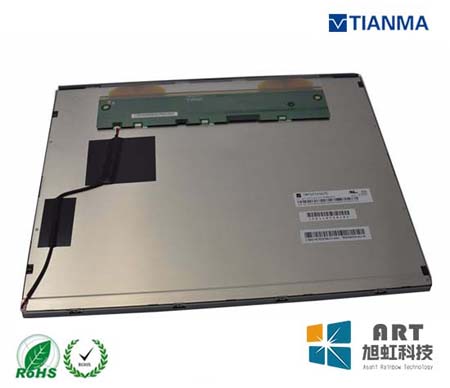

TM156VDSG17是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为1.2G (11.76 m/s²)。基于它白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面等特征，TM156VDSG17推荐使用于工业。
TM156VDSG17显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为347.55×196.75 (宽×高) mm，外观尺寸为363.8×215.9 (宽×高)×6.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重610g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TM156VDSG17采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM156VDSG17于2020年Q1量产，当前生产状态为量产中。如果开发新产品想采用TM156VDSG17液晶模组，建议多了解一下关于TM156VDSG17的最新的生产状态信息和技术信息。TM156VDSG17所有参数值均以规格书为准，TM156VDSG17规格书和最新价格可以咨询杭州旭虹科技。
