TM121TDSG02

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 12.1寸 >

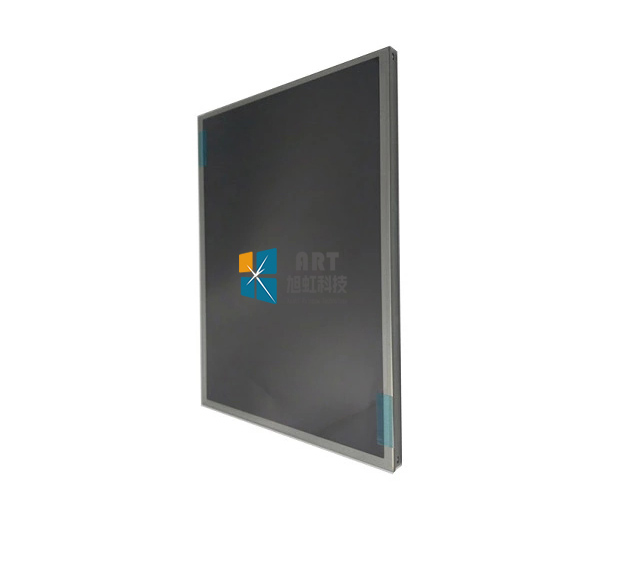

  • TM121TDSG02侧面图

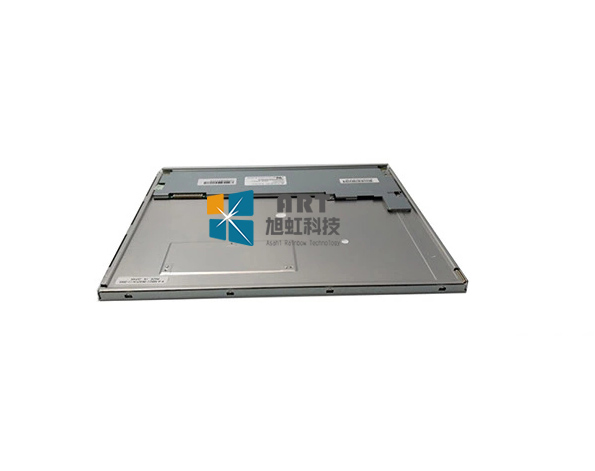

  • TM121TDSG02背面图
  • 型号:TM121TDSG02
  • 品牌:天马/TIANMA
  • 尺寸:12.1寸
  • 分辨率:1024(RGB)×768,XGA
  • 亮度:450cd/m²(Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:700 : 1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM121TDSG02应用详情



    基础信息 :

    品牌

    天马TIANMA

    型号名称

    TM121TDSG02

    屏幕类型

    a-Si TFT-LCD , 液晶模组



    屏幕尺寸

    12.1吋

    适用于

    工业

    最大额定 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    RoHS

    RoHS

    抗振能力

    1.2G (11.76 m/s²)

    典型特征 :

    背光寿命大于5万小时,白光LED背光,含LED驱动器,6/8位灰阶可选,表面雾面


    二、天马液晶模组TM121TDSG02光学详情

    基础信息:

    亮度(cd/m²)

    450 (Typ.)

    对比度

    700:1 (Typ.) (透射)

    最佳角度

    6 o'clock

    响应速度

    3/5 (Typ.)(Tr/Td) (ms)

    可视角度

    80/80/80/80 (Typ.)(CR10)

    光学模式

    TN,常白显示,透射式

    色彩性能 :

    色度

    X:0.313; Y:0.329

    颜色数量

    262K/16.7M (6-bit / 6-bit + FRC)

    色温

    6485K

    白场变动

    1.25/1.33 (Typ./Max.)(9 points)

    1931色域 :

    NTSC比值

    55%

    sRGB覆盖率

    77%

    Adobe RGB覆盖率

    58%

    DCI-P3覆盖率

    58%

    Rec.2020覆盖率

    41%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)


    三、天马液晶模组TM121TDSG02结构详情

    像素特征 :

    分辨率

    1024(RGB)×768 , XGA

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.080×0.240 mm

    像素间距(W×H)

    0.240×0.240 mm

    物理尺寸 :

    显示尺寸

    245.76(W)×184.32(H) mm

    外观尺寸

    279(W)×209(H) mm

    可视尺寸

    250.8(W)×189.4(H) mm

    外观厚度

    6.0/9.1 (Typ./Max.) mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    4:3

    外观样式

    -

    安装方式 :

    Face mounting holes (3-Φ3.4, 3-R1.7) on left, right bezel

    其它细节 :

    重量

    483g (Typ.)

    表面处理

    雾面,Hard coating (3H)


    四、天马液晶模组TM121TDSG02电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    翻转(180°)

    功率总耗 :

    6.4W (Typ.)


    五、天马液晶模组TM121TDSG02信号详情

    信号电气 :

    输入电流

    340/740mA (Typ./Max.)

    输入电压

    3.3V (Typ.)

    功率消耗

    -

    信号接口

    LVDS (1 ch, 6/8-bit)

    接口特征 :

    位置

    -


    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB240420HE

    1.25 mm

    20 pins

    1 pcs

    LVDS-20P1C8B-080A


    六、天马液晶模组TM121TDSG02发光详情

    光源特征 :

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    50K(Typ.) (Hours)

    接口特征 :

    位置

    -

    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB24038P5

    1.25 mm

    5 pins

    1 pcs


    灯管驱动 :

    LED驱动器

    驱动电气 :

    输入电压

    12.0V (Typ.)

    输入电流

    410/480mA (Typ./Max.)


    七、天马液晶模组TM121TDSG02包装详情

    包装箱 :

    数量

    尺寸 (L×W×H)

    重量

    20 pcs / 箱

    577×421×326 mm

    14.35±0.72 Kgs


  • 天马液晶模组TM121TDSG02概况:

     TM121TDSG02是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的12.1吋液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。TM121TDSG02的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C,耐振动性为1.2G (11.76 m/s²)。基于它白光LED背光,寿命大于5万小时,含LED驱动器,180度翻转显示,6/8位灰阶可选,表面雾面等特征,TM121TDSG02推荐使用于工业等产品。


      TM121TDSG02作为一款TN,常白显示,透射式液晶模组产品,TM121TDSG02可以提供450 cd/m²的显示亮度 700:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为3/5 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,此产品可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了55% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。TM121TDSG02采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


      TM121TDSG02于2015年Q4量产,当前生产状态为量产中。如果开发新产品想采用TM121TDSG02液晶模组,建议多了解一下关于TM121TDSG02的最新的生产状态信息和技术信息。TM121TDSG02所有参数值均以规格书为准,TM121TDSG02规格书和最新价格可以咨询杭州旭虹。
