一、天马液晶模组TM121SDSG07应用详情
基础信息 : | 品牌 | 天马（TIANMA） | 型号名称 | TM121SDSG07 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 12.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光，含LED驱动器，6/8位灰阶可选 | |||
二、天马液晶模组TM121SDSG07光学详情
基础信息： | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 35 (Typ.)(Tr+Td) | |
可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | - | 颜色数量 | 262K/16.7M (6-bit / 8-bit ) |
色温 | - | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
三、天马液晶模组TM121SDSG07结构详情
像素特征 : | 分辨率 | 800(RGB)×600 , SVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.1025×0.3075mm | 像素间距(W×H) | 0.3075×0.3075mm | |
物理尺寸 : | 显示尺寸 | 246(H) × 184.5(V)mm | 外观尺寸 | - |
可视尺寸 | - | 外观厚度 | - | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - |
四、天马液晶模组TM121SDSG07电子详情
刷新频率 : | 60Hz |
五、天马液晶模组TM121SDSG07信号详情
信号电气 : | 输入电流 | 270/325mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征: | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420HE | 1.25 mm | 20 pins | 1 pcs | ||
六、天马液晶模组TM121SDSG07发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0V (Typ.) | 输入电流 | TBD | ||
天马液晶模组TM121SDSG07概况：

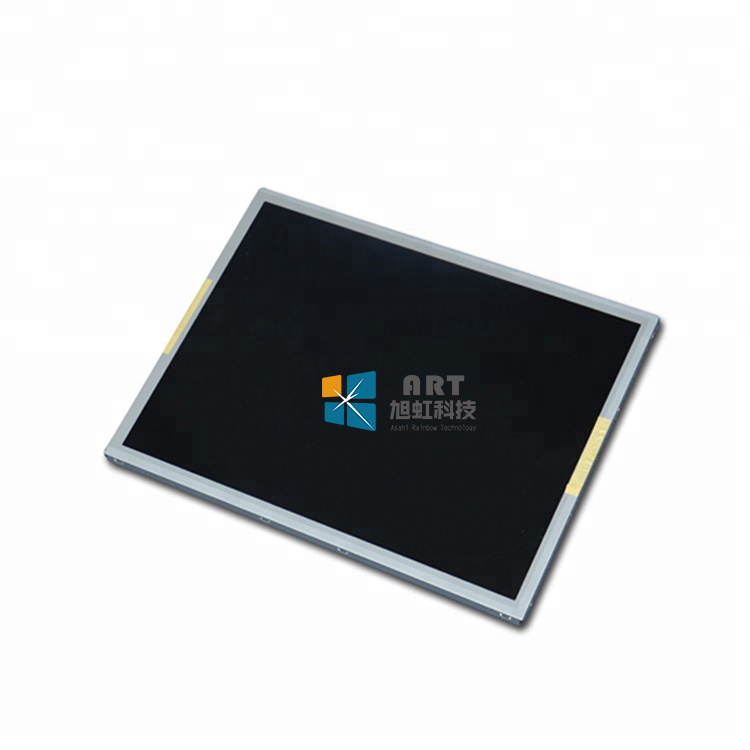

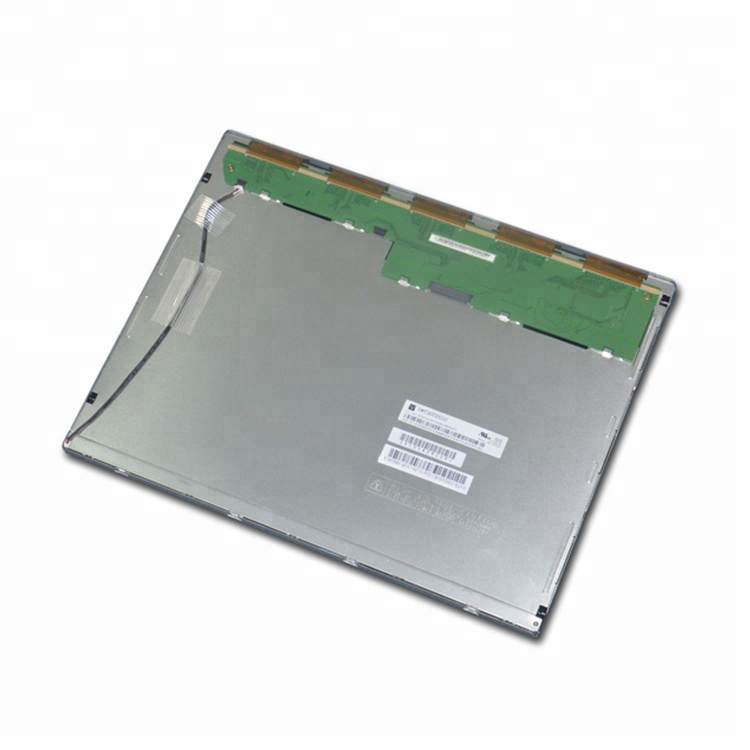

TM121SDSG07是天马 (TIANMA)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM121SDSG07白光LED背光，含LED驱动器，6/8位灰阶可选。TM121SDSG07推荐应用于工业等产品。
TM121SDSG07显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246(宽)×184.5(高) mm。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。TM121SDSG07采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM121SDSG07当前生产状态为量产中。如果开发新产品想采用TM121SDSG07液晶模组，建议多了解一下关于TM121SDSG07的最新的生产状态信息和技术信息，TM121SDSG07所有参数值均以规格书为准，TM121SDSG07规格书和最新价格可以咨询杭州旭虹。
