TM101JDHG30

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 10.1寸 >
  • TM101JDHG30正面图

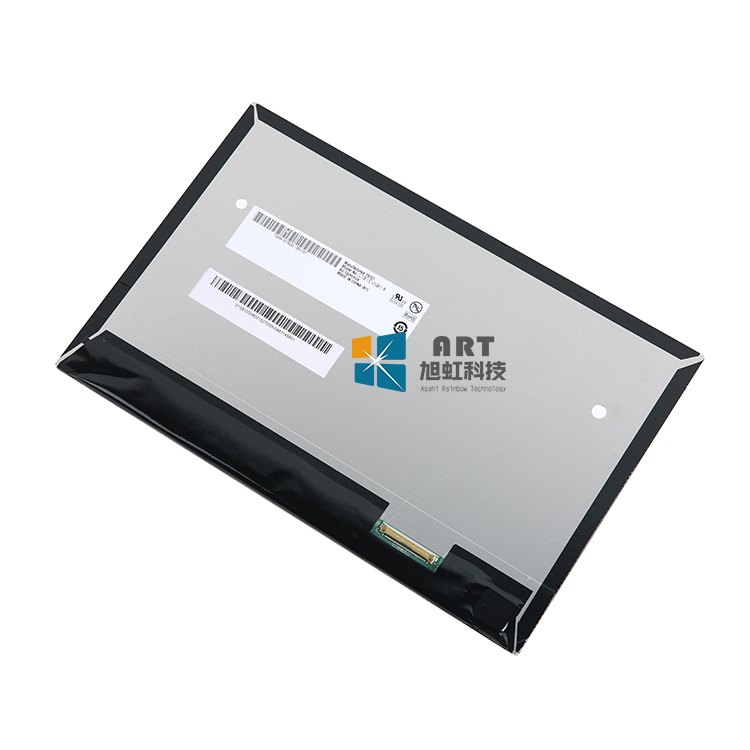

  • TM101JDHG30背面图
  • 型号:TM101JDHG30
  • 品牌:天马/TIANMA
  • 尺寸:10.1寸
  • 分辨率:1280(RGB)×800,WXGA
  • 亮度:500 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM101JDHG30 应用特征

    基本信息 :

    制造商

    天马(TIANMA)

    面板型号

    TM101JDHG30

    面板尺寸

    10.1英寸

    面板应用

    工业,医疗影像,可视电话

    面板类型

    a-Si TFT-LCD , 液晶模组

    应用环境 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    -

    典型特征 :

    白光LED背光   ,背光寿命大于5万小时,含LED驱动器,6/8位灰阶可选,端子倒装


    二、天马液晶模组TM101JDHG30结构特征

    对角尺寸:

    10.1"

    像素特征:

    像素数量

    1280(RGB)×800 , WXGA

    点间距(mm)

    0.0565×0.1695 (H×V)

    像素布局

    RGB垂直条状

    像素间距(mm)

    0.1695×0.1695  (H×V)

    结构尺寸:

    显示区域(W×H)

    216.96×135.6 mm

    可视区域(mm)

    219.96(H) × 138.6(V)

    外观尺寸(W×H)

    231.22(H) × 150.6(V)

    外观厚度

    4.4/6.6 (Typ./Max.)

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景肖像

    宽高比

    16:10 (H:V)

    外观形状

    -

    安装方式 :

    Without

    其它参数 :

    重量

    280g (Typ.)

    表面处理

    Hard coating


    三、天马液晶模组TM101JDHG30 光学特征





    基本信息:

    显示亮度

    显示模式

    对比度

    500 cd/m² (Typ.)

    SFT,常黑显示,透射式

    800:1 (Typ.) (透射)

    推荐视角

    可视角度

    响应时间

    全视角

    85/85/85/85 (Typ.)(CR10)

    10/15 (Typ.)(Tr/Td)

    色彩性能 :

    色温

    支持颜色

    白色坐标

    7125K

    262K/16.7M (6-bit / 8-bit)

    X:0.302; Y:0.327

    1931色域 :

    NTSC比值

    sRGB覆盖率

    Adobe RGB覆盖率

    51%

    72%

    54%

    DCI-P3覆盖率

    Rec.2020覆盖率

    色域说明

    53%

    38%

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

    白场变动 :

    1.25/1.33 (Typ./Max.)(9   points)


    四、天马液晶模组TM101JDHG30电子特征

    帧频率 :

    60Hz

    翻转扫描 :

    No

    驱动IC :

    COG 已邦定 ST5821CA*3 + ST5804CA*1


    五、天马液晶模组TM101JDHG30光源特征

    光源特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    50K(Typ.)

    6S5P

    阵列

    -

    WLED电气 :

    输入电压

    输入电流

    功率消耗

    5.5/12.0/21.0V (Min./Typ./Max.)

    322mA (Typ.)

    3.86W (Typ.)

    接口特征:

    类型

    WLED 驱动



    包含在屏信号接口中

    含LED驱动器



    六、天马液晶模组TM101JDHG30信号特征

    信号电气 :

    输入电压

    输入电流

    功率消耗

    3.3V (Typ.)

    280mA (Typ.)

    924mW (Typ.)

    接口特征 :

    信号类型

    物理类型

    接口位置

    LVDS (1 ch, 6/8-bit)

    端子

    背面

    接口详情 :

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义

    航空电子

    HD1S040HA1

    1 pcs

    40pins

    0.5mm



    七、天马液晶模组TM101JDHG30包装特征

    包装箱 :

    数量

    重量

    尺寸

    19pcs / 箱

    8.37±0.42 Kgs

    544×365×250 mm (L×W×H)



  • 天马液晶模组TM101JDHG30概况:

    TM101JDHG30是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的10.1吋液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸,已邦定ST5821CA*3 + ST5804CA*1驱动IC。工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它白光LED背光,寿命大于5万小时,含LED驱动器,端子倒装,6/8位灰阶可选等特征,TM101JDHG30推荐使用于工业,医疗影像,可视电话等产品。


    TM101JDHG30作为一款SFT,常黑显示,透射式液晶模组产品,TM101JDHG30可以提供500 cd/m²的显示亮度 800:1的透射对比度,以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号,可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了6S5P WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。TM101JDHG30采用了LVDS (1 ch, 6/8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    如果开发新产品想采用TM101JDHG30液晶模组,建议多了解一下关于TM101JDHG30的最新的生产状态信息和技术信息。TM101JDHG30于2016年Q3量产,当前生产状态为量产中。TM101JDHG30所有参数值均以规格书为准,TM101JDHG30规格书和最新价格可以咨询杭州旭虹科技。
