点亮液晶屏需要准备硬件准备清单和点亮操作步

发布时间:2025-05-28

点亮液晶屏(以天马8寸P0840SVN1MB00工业屏为例)需系统化操作,以下是关键步骤与注意事项:

一、硬件准备清单


类别

必需组件

作用说明

核心驱动

1. 液晶屏驱动板(含LVDS解码器)

将信号源转换为屏线可识别的LVDS信号



2. 电源适配器(5V/12V

匹配屏的输入电压(参考规格书)

连接组件

3. LVDS屏线(双通道/单通道)

确保接口匹配(如30pin/40pin



4. 背光逆变器或LED驱动板

为背光灯条提供恒流/恒压供电

信号源

5. 主控板(ARM/FPGA等)

输出RGB/LVDS信号及控制时序

辅助工具

6. 万用表/示波器

检测电压、信号波形是否正常



7. 静电手环

防止ESD击穿液晶模块

二、点亮操作步骤

1.电路连接

o 电源层:驱动板电源输入 → 屏电源引脚(严格核对VCC/GND极性)

o 信号层:主控板LVDS输出 → 驱动板输入 → LVDS屏线 → 液晶屏接口

o 背光层:逆变器输入接驱动板,输出接屏背光灯条(注意高压风险!)

2. 参数配置

o根据规格书设置 电压/电流:

主供电:5V±0.25V(典型值,以规格书为准)

背光电流:根据LED串数计算(如6串LED≈120mA)

o 时序匹配:

 在驱动板固件中配置 分辨率(800×600)、刷新率(60Hz)、LVDS通道数

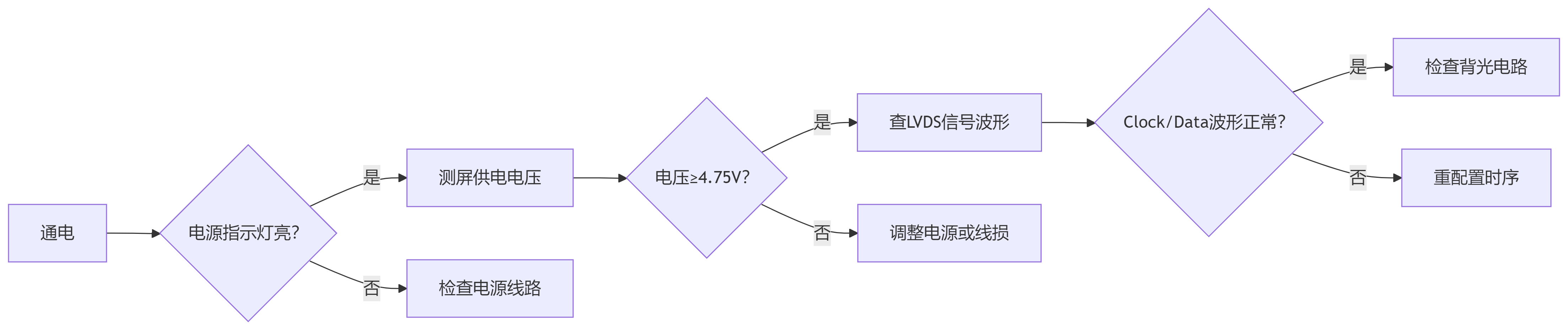

3、上电检测


三、关键注意事项

1.静电防护(ESD)

o 操作全程佩戴静电手环,工作台铺防静电台垫

o 触摸屏线前先触碰接地金属释放静电

2. 接口防呆设计

o LVDS屏线插口有防呆卡扣,禁止强行插入

o 确认屏线方向(如PIN1对屏标记点)

3. 背光安全

o LED背光驱动需限流保护,避免过流烧灯珠

o CCFL背光逆变器输出高压300~800V,严禁带电触碰

4. 信号兼容性

o LVDS差分阻抗需匹配 100Ω±10%(差分对间加并联电阻)

o 时钟信号抖动(Jitter)≤0.3UI(单位间隔)

5. 环境调试

o 首次点亮时逐步调高背光亮度,观察有无局部暗斑

o 高温环境(>60℃)需监测屏温,避免过热导致液晶失效

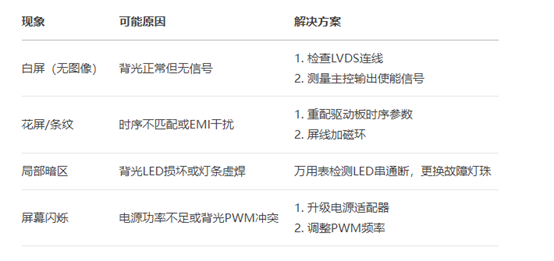

四、常见故障排查

液晶屏点亮常见故障排查 .jpg




五、进阶调试建议

信号完整性优化

LVDS走线长度差≤10mm,避免时钟与数据线时延失配

添加共模扼流圈(CMC)抑制电磁干扰

功耗控制

启用动态背光调节(DBC) 功能,根据环境光自动降功耗

休眠模式下关闭LVDS信号(待机功耗≤0.1W)

可靠性验证

进行 72小时老化测试(-20℃/70℃循环)

振动测试:5Hz~500Hz扫频,振幅1.5mm

重要提醒:始终以天马官方规格书(P0840SVN1MB00-DS-01)为准,本文参数仅供参考。工业屏损坏多因电压反接或ESD导致,操作前务必断电防护!
