我们都知道最小的LVDS接口的工业液晶显示屏是6.5寸的，小于6.5寸工业液晶屏RGB接口居多，比如群创4.3寸工业液晶屏、天马4.3寸工业液晶屏 天马5寸工业液晶屏均是RGB接口的。
如果客户工控主板只有LVDS和edp接口，没有RGB接口的，又选不到4.3~5寸LVDS接口的工业液晶屏，自己有没有能力开发RGB接口的工控主板，我们给出的方案是用我们的用这个转接板把RGB转LVDS。
下面我们来详细介绍一下我们的RGB转LVDS个转接板
1.适用范围
本标准适用于针对AT043TN25 V.2以及TM050RDH03等40PIN接口液晶屏
2．产品功能描述
本产品对工控主板的LVDS信号进行转换成TTL信号，自带背光驱动电路点屏，方便操作。（主板的LVDS输出的分辨率需根据驱动屏的分辨率设置）
3.工作环境
3.1工作温度：-20℃～+70℃
3.2工作湿度： 90%RH（不可有结露）
4.保存环境
4.1保存温度: -20℃～+80℃
4.2保存湿度: 90%RH（不可有结露）
5.产品规格

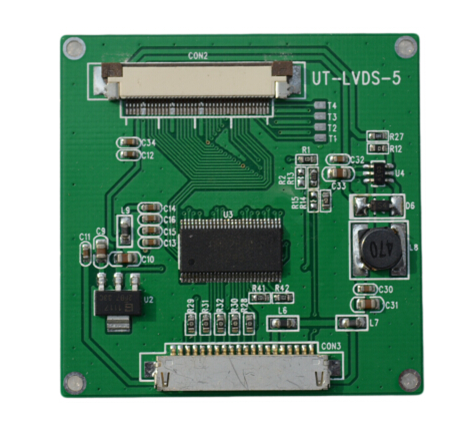

5.1产品外形结构（单位:mm）
5.3产品接口定义
CON2（液晶屏FPC输出接口 ) 40 PIN/0.5mm
Pin No. | Symbol | Function |
1 | VLED- | Power for LED backlight cathode |
2 | VLED+ | Power for LED backlight anode |
3 | GND | Power ground |
4 | VDD | Power voltage |
5 | R0 | Red data (LSB) |
6 | R1 | Red data |
7 | R2 | Red data |
8 | R3 | Red data |
9 | R4 | Red data |
10 | R5 | Red data |
11 | R6 | Red data |
12 | R7 | Red data (MSB) |
13 | G0 | Green data (LSB) |
14 | G1 | Green data |
15 | G2 | Green data |
16 | G3 | Green data |
17 | G4 | Green data |
18 | G5 | Green data |
19 | G6 | Green data |
20 | G7 | Green data (MSB) |
21 | B0 | Blue data (LSB) |
22 | B1 | Blue data |
23 | B2 | Blue data |
24 | B3 | Blue data |
25 | B4 | Blue data |
26 | B5 | Blue data |
27 | B6 | Blue data |
28 | B7 | Blue data (MSB) |
29 | GND | Power ground |
30 | CLK | Pixel clock |
31 | DISP | Display on/off |
32 | NC | No connection |
33 | NC | No connection |
34 | DE | Data Enable |
35 | NC | No Connector |
36 | GND | Power ground |
37 | NC | No Connector |
38 | NC | No Connector |
39 | NC | No Connector |
40 | NC | No Connector |
CON3（LVDS信号输入） 20PIN/DF19 1.0MM
Pin No. | Symbol | Function |
1 | ON/OFF | 背光开关 |
2 | NC | 空 |
3 | NC | 空 |
4 | NC | 空 |
5 | VCC | +5.0V |
6 | VCC | +5.0V |
7 | VCC | +5.0V |
8 | GND | 地 |
9 | RXCLK+ | 时钟输出信号+ |
10 | RXCLK- | 时钟输出信号－ |
11 | RXIN2+ | Channel 2输人信号+ |
12 | RXIN2- | Channel 2输人信号- |
13 | RXIN1+ | Channel 1输人信号+ |
14 | RXIN1- | Channel 1输人信号- |
15 | RXIN0+ | Channel 0输人信号+ |
16 | RXIN0- | Channel 0输人信号－ |
17 | NC | 空 |
18 | NC | 空 |
19 | GND | 地 |
20 | GND | 地 |
6.电气参数（TM050RDH03） (Ta=25℃)
输入电压 （VIN） | 输入电流（IIN） | 备注 | |||
最小值 | 典型值 | 最大值 | 单位 | ||
5V | / | 200 | / | ma | |

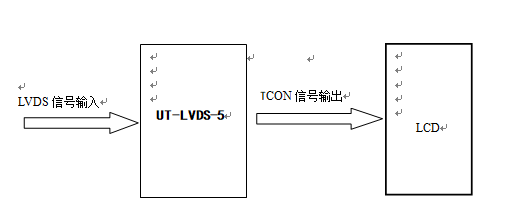

7.电气回路

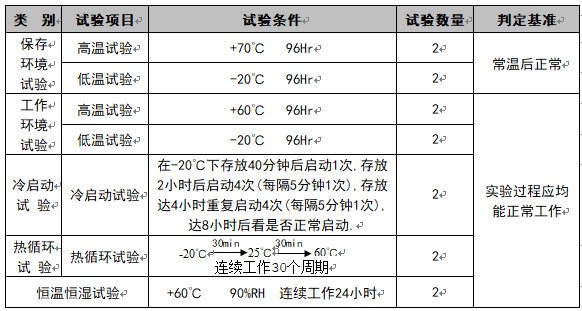

8.可信赖性试验
备注：
1、试验要在无结露状况下实施；
2、试验后需放置在测试箱内，常温常湿下，24小时后才可取该产品；
9.出货检验水准
NO. | 检查项目 | 检验方法 | 抽样水准 | 检验水准 |
1 | 电气性能 | GB2828-2003 | II | 严重缺点：CR=0 |
2 | 尺寸 | 主要缺点：AQL=0.65 | ||
3 | 外观、包装 | 次要缺点：AQL=1.0 |
