工业液晶屏信号线单6线和6/8位接高问题和解决方

发布时间:2020-07-22

  今天给大家分享一下上周我们一个军工客户在我司工控液晶屏选型和后面点屏的信号线遇到的问题:

  客户液晶屏应用在军工户外手持设备

  客户选型要求:10.1寸工业液晶屏,1280*800,LVDS接口,工作温度-30~80摄氏度,原装高亮800亮度以上,性价比高的,交期短,供货稳定的。

  我们推荐的产品:TM101JDHG33+LVDS和背光线。

  推荐理由:客户做的是军工的项目,对液晶屏产品的质量把控非常严格,之前客户是用的三菱10.1寸的AA101TA12,因为三菱液晶屏供货出现了点问题,而且成本也比较昂贵,所以出来询别的品牌的10.1寸可以兼容替代的液晶屏。

  我们按照客户要求给推荐了天马10.1寸的TM101JDHG33。其中TM101JDHG33的显示分辨率为1280(RGB)×800 (WXGA),光源的使用寿命为40K小时,它的工作温度为 -30 ~ 80°C,存储温度为 -40 ~ 80°C。它的亮度达到了900流明,而且成本相对于三菱的AA101TA12要低很多。基于宽温,高亮度,平时TM101JDHG33我们也是推荐使用于工业,医疗设备,户外高亮。


  客户采购我们天马10.1寸TM101JDHG33液晶屏,线材是我司定制的,后面点屏所遇见的问题:客户把他们驱动板的规格资料发给了我们,我们按照客户的要求做了LVDS线和背光线,之后做完发到客户那里去,客户跟我们反馈说主板里面的分辨率 1280*800 单 6 , 正常显示,但亮度很低。分辨率选为 1280*800 ,双8 , 亮度正常,但显示错位,因为客户之前用的是三菱的AA101TA12,可以点亮这个主板,所以客户觉得我们是线没做对。但因为AA101TA12是单6线的屏,而天马的TM101JDHG33是单8线的屏,而客户BIOS主板里面又没有1280×800 单8位的选项,所以会碰到上面的两个问题。如下图:

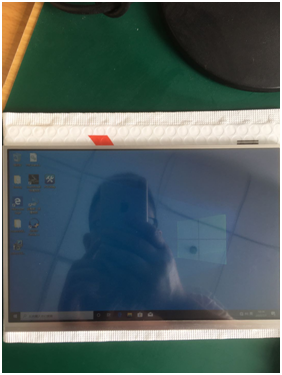

主板里面的分辨率 1280*800 单 6 , 正常显示,但亮度很低主板里面的分辨率 1280*800 单 6 , 正常显示,但亮度很低。

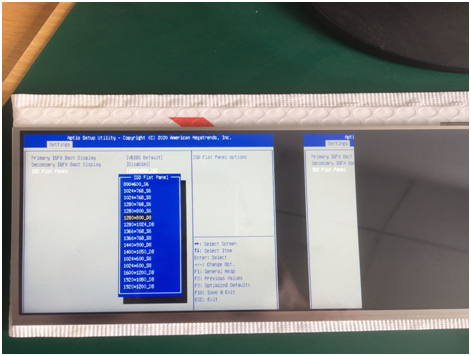

分辨率选为 1280*800 ,双8 , 亮度正常,但显示错位分辨率选为 1280*800 ,双8 , 亮度正常,但显示错位

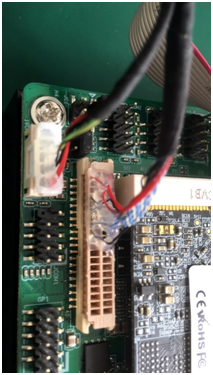

客户的驱动板接线客户的驱动板接线

客户的原BIOS分辨率选择模式客户的原BIOS分辨率选择模式


我们就客户反映的问题提供的解决方案:

1:给客户重新做了一根单6的线,6/8位接高。可以点亮客户单6的主板。

2:让客户重新刷BIOS主板程序,用之前我们做的的线连接1280*800 单8位,可以点亮屏幕,显示正常。





以上即是我们客户的背光线材接6/8位接高的问题和解决方案。后面会继续给大家分享我们客户选工业液晶屏过程中遇到别的问题。
