工业液晶屏常规LVDS接口7种定义

发布时间:2019-07-19

    经常在我们公司网站液晶屏产品选型的上会发现从6.5寸开始很多液晶屏的信号接口是LVDS接口,低于6.5寸液晶屏常见的信号接口是RGB。对于常规工业液晶屏的lvds接口有哪些定义大家是否了解,下面我们就一一来介绍一下LVDS接口液晶屏定义有哪些。

  LVDS是 low voltage difference singnal. 首字母的缩写即低电压差动讯号的, 电流型是一种用来高速传输大量资料的电路,适用于解析度高于svga的TFT LCD显示装置,光纤通讯及电子交换 装置的介面上。基准电平为1.2V,差分幅度输出为350mV~400mV,输入阈值为100mV,它在高速串行数据传输的一 种电平方式,比较常用的还有 PECL CML ,至于是单口还是双口就要拧开螺丝看看里面的电路,一般每对数据线之 间都有一个100欧姆的电阻,看到4个的话就是单口6位颜色的屏,看到8个的话就是双口六位,5个的话一般是单口 8位,有10个一般就是双口8位,也有TMDS也用这种20PIN的连接头的,比如LG的LP141X1,不过基本上很少。

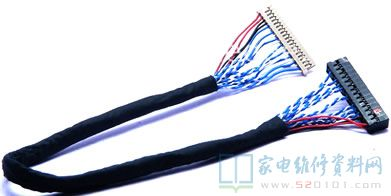

  1.20PIN单6定义

20PIN单6定义

  1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16空 17空 18空 19 空 20空 (每组信号线之间电阻为120欧左右)。

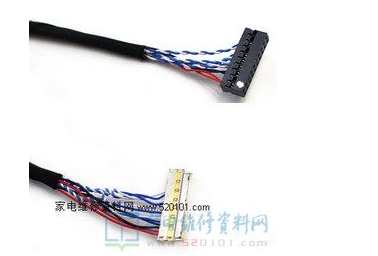

  2.20PIN双6定义

20PIN双6定义

  1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:R1- 8:R1+ 9:R2- 10:R2+ 11:CLK- 12:CLK+13:RO1- 14:RO1+ 15:RO2- 16:RO2+ 17:RO3- 18:RO3+ 19:CLK1- 20:CLK1+ (每组信号线之间电阻为120欧左右)。

  3.20PIN单8定义

20PIN单8定义

  1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16:R3-

  17:R3+ (每组信号线之间电阻为120欧左右)。

  4.30PIN单6定义

30PIN单6定义

  1:空2:电源3:电源 4:空 5:空 6:空 7:空 8:R0- 9:R0+ 10:地 11:R1- 12:R1+ 13:地 14:R2- 15:R2+ 16:地 17:CLK- 18:CLK+ 19:地 20:空- 21:空 22:空 23:空 24:空 25:空 26:空 27:空 28空 29空 30空 (每组信号线之间电阻为120欧左右)。

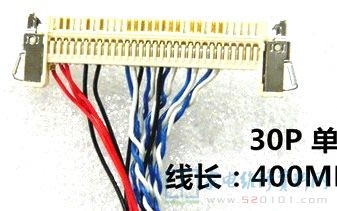

  5.30PIN单8定义

30PIN单8定义

  1:空2:电源3:电源 4:空 5:空 6:空 7:空 8:R0- 9:R0+ 10:地 11:R1- 12:R1+ 13:地 14:R2- 15:R2+ 16:地 17:CLK- 18:CLK+ 19:地 20:R3- 21:R3+ 22:地 23:空 24:空 25:空 26:空 27:空 28空 29空 30空 (每组信号线之间电阻为120欧左右)。

  6.30PIN双6定义

30PIN双6定义

  1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16:地 17:RS0- 18:RS0+ 19:地 20:RS1- 21:RS1+ 22:地 23:RS2- 24:RS2+ 25:地 26:CLK2- 27:CLK2+ (每组信号线之间电阻为120欧左右)。

  7.30PIN双8定义

30PIN双8定义

  1:电源2:电源3:电源 4:空 5:空 6:空 7:地 8:R0- 9:R0+ 10:R1- 11:R1+ 12:R2- 13:R2+ 14:地 15:CLK- 16:CLK+ 17:地 18:R3- 19:R3+ 20:RB0-21:RB0+ 22:RB1- 23:RB1+ 24:地 25:RB2- 26:RB2+ 27:CLK2- 28:CLK2+ 29:RB3- 30:RB3+ (每组信号线之间电阻为120欧左右)




  每组信号线之间电阻为(数字表120欧左右),一般20,30针的是LVDS ,30+45 ,30+50是TTL,40+40,35+35是RSDS。



以上就是工业液晶屏lvds接口的7大定义,如果产品开发遇到关于lvds接口定义的技术问题,可以找我们技术支持。
