G104V1-T03、G104S1-L01、G104AGE-L02、G104X1-L03、G104X1-L

发布时间:2018-10-16

奇美10.4寸液晶屏

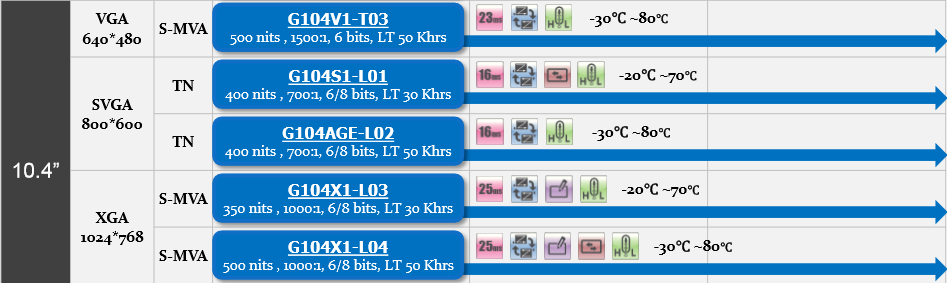

从上图可知奇美10.4寸工业液晶屏 目前量产常出的液晶屏有5款,G104V1-T03G104S1-L01G104AGE-L02G104X1-L03G104X1-L04,这5款液晶屏液晶屏具体有什么区别,做产品选型应该怎么选,,下面我们就列举一下其中的参数对比区别:

型号名称

G104V1-T03

G104S1-L01

G104AGE-L02

G104X1-L03

G104X1-L04

品牌

群创 (Innolux)

群创 (Innolux)

群创 (Innolux)

群创 (Innolux)

群创 (Innolux)

屏幕尺寸

10.4英寸

10.4英寸

10.4英寸

10.4英寸

10.4英寸

屏幕类型

a-Si   TFT-LCD, 液晶模组

a-Si   TFT-LCD, 液晶模组

a-Si   TFT-LCD, 液晶模组

a-Si   TFT-LCD, 液晶模组

a-Si   TFT-LCD, 液晶模组

分辨率

640(RGB)×480     [VGA]

800(RGB)×600     [SVGA]

800(RGB)×600   , SVGA

1024(RGB)×768   , XGA

1024(RGB)×768     [XGA]

像素配置

RGB垂直条状

RGB垂直条状

RGB垂直条状

RGB垂直条状

RGB垂直条状

显示尺寸

211.2   × 158.4 mm (H×V)

211.2   × 158.4 mm (H×V)

211.2(宽)×158.4(高) mm

210.4(W)×157.8(H)   mm

210.4(横)×157.8(竖) mm

外观尺寸

225.5   × 176.3 × 9.34 mm (H×V×D)

243   × 184 × 7.3 mm (H×V×D)

243(宽)×184(高) mm

238.6(W)×175.8(H)   ×7.97(D) mm

225.5(横)×176.3(竖) ×9.2(厚) mm

可视尺寸

215.4   × 161.8 mm (H×V)

214.8   × 162.7 mm (H×V)

214.8(宽)×162.7(高) mm

215.4(W)×161.8(H)   mm

215.4(横)×161.8(竖) mm

表面处理

雾面 (Haze 25%),Hard coating (3H)

雾面,Hard coating (3H)

雾面,Hard coating (3H)

雾面

雾面

亮度

500   cd/m² (Typ.)

400   cd/m² (Typ.)

400   cd/m² (Typ.)

350   cd/m² (Typ.)

500   cd/m² (Typ.)

对比度

1500:1   (Typ.) (透射)

700:1   (Typ.) (透射)

700:1   (Typ.) (TM)

1000:1   (Typ.) (透射)

1000:1   (Typ.) (透射)

最佳角度

全视角

-

-

全视角

全视角

可视角度

88/88/88/88   (Typ.)(CR≥10)

80/80/70/70   (Typ.)(CR≥10)

80/80/70/70   (Typ.)(CR≥10)

88/88/88/88   (Typ.)(CR≥10)

88/88/88/88   (Typ.)(CR≥10)

光学模式

Super   MVA,常黑显示,透射式

TN,常白显示,透射式

TN,常白显示,透射式

Super   MVA,常黑显示,透射式

Super   MVA,常黑显示,透射式

响应速度

14/9   (Typ.)(Tr/Td) ms

5/11   (Typ.)(Tr/Td) ms

5/11   (Typ.)(Tr/Td) ms

14/11   (Typ.)(Tr/Td) ms

14/11   (Typ.)(Tr/Td) ms

背光类型

WLED   , 50K小时   , 含LED驱动器

WLED   , 30K小时   , 含LED驱动器

WLED   , 50K小时   , 含LED驱动器

WLED   , 30K hours , 含LED驱动器

WLED   , 50K小时   , 含LED驱动器

屏幕重量

395±50g

355g   (Typ.)

505/540g   (Typ./Max.)

280g   (Typ.)

430±50g

适用于

工业

工业

工业

工业

工业

刷新频率

60Hz

60Hz

60Hz

60Hz

60Hz

触摸功能

无触摸

无触摸

无触摸

无触摸

无触摸

支持颜色

262K   , 55% [CIE1931]

262K/16.2M   , 53% [CIE1931]

262K/16.2M   , 53% (CIE1931)

262K/16.2M   , 53% (CIE1931)

262K/16.2M   , 55% (CIE1931)

信号系统

CMOS/TTL   (1 ch, 6-bit) , 端子 , 31 pins

LVDS   (1 ch, 6/8-bit) , 端子 , 20 pins

LVDS   (1 ch, 6/8-bit) , 20 pins , 端子

LVDS   (1 ch, 8-bit) , 30 pins , 端子

30   pins   LVDS (1 ch, 6/8-bit) , 端子

供应电压

3.3/5.0V   (Typ.)(VCC)

3.3V   (Typ.)

3.3V   (Typ.)

3.3V   (Typ.)

3.3V   (Typ.)

温度

存储温度: -30 ~ 80 °C    工作温度: -30 ~ 80 °C

存储温度: -40 ~ 80 °C    工作温度: -20 ~ 70 °C

工作: -30 ~ 85 °C ; 存储:   -30 ~ 85 °C

工作温度: -20 ~ 70 °C ; 存储温度: -20 ~ 70 °C

工作温度: -30 ~ 70 °C ; 存储温度: -30 ~ 80 °C

生产状态

量产

量产

量产

量产

量产



从上图和表格来看奇美10.4寸工业液晶屏分辨率,显示亮度,对比度,视角,背光寿命,信号接口和工作温度是有区别的,有3个分辨率,640×480和800×600、1024×768   , ,其中640×480的只有一款G104V1-T03,800×600有2款G104S1-L01和G104AGE-L02,1024×768   , XGA分辨率的有G104X1-L03和G104X1-L04,显示亮度不同,分别为500   cd/m² (Typ.),400   cd/m² (Typ.),400   cd/m² (Typ.),350   cd/m² (Typ.),500   cd/m² (Typ.),对比度也分别是:1500:1  ,700:1  ,700:1  ,1000:1 ,1000:1  ,视角 88/88/88/88  ,80/80/70/70,80/80/70/70,88/88/88/88 ,88/88/88/88 ,背上寿命分别是50K小时,30K小时,50K小时,30K小时,50K小时,G104V1-T03接口:CMOS/TTL ,其余4款信号接口:LVDS,工作温度分别是-30 ~ 80 °C,-20 ~ 70 °C,-30 ~ 85 °C,-20 ~ 70 °C,-30 ~ 70 °C,如果要选群创10.4寸液晶屏,可以先确定好分辨率,然后根据应用环境选型合适的显示亮度和视角,温宽等参数要求。来选合适的液晶屏型号。
