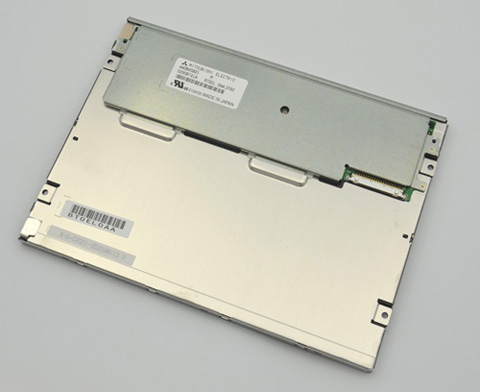

AA084VM01

您现在的位置:首页 > 液晶屏产品 > 三菱液晶屏 > 8.4寸 >
  • AA084VM01
  • AA084VM01三菱代理商
  • 型号:AA084VM01
  • 品牌:三菱/MITSUBISHI
  • 尺寸:8.4寸
  • 分辨率:640(RGB)×480 , VGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:50/35/25/50 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:150 : 1 (Typ.) (透射)
  • 工作温度:-30 ~ 80 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、三菱8.4寸宽温液晶屏液晶模组AA084VM01应用特征



    基本信息:

    制造商

    MITSUBISHI

    面板型号

    AA084VM01

    面板尺寸

    8.4英寸

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境:

    工作温度

    -30 ~ 80 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    --

    典型特征:

    6/8位灰阶可选,风景模式,宽温,白光LED背光



    二、三菱8.4寸宽温液晶模组AA084VM01结构详情

    像素特征 :

    像素数量

    640(RGB)×480 , VGA

    点间距

    0.089×0.267mm (H×V)

    像素布局

    RGB垂直条状

    像素间距

    0.267×0.267mm (H×V)

    结构尺寸 :

    显示区域

    170.88 × 128.16mm (H×V)

    可视区域

    --

    外观尺寸

     199.5× 149  (H×V) mm

    外观厚度

    9.7 mm(Typ.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    其它特征 :

    重量

    --

    表面处理

    --



    三、三菱8.4寸宽温液晶模组AA084VM01光学详情



    基础信息 :

    面板亮度

    400 cd/m² (Typ.)

    对比度

    150 : 1 (Typ.) (透射)

    可视角度

    50/35/25/50 (Typ.)(CR≥10)

    光学模式

    TN,常白显示,透射式

    最佳视角

    --

    反应时间

    --

    色彩性能 :

    白色色度

    --

    显示颜色

    262K/16.7M (6-bit / 6-bit + Hi-FRC )

    色域

    --

    亮度变动

    --

    显示性能 :

    室外可视





    四、三菱8.4寸宽温液晶模组AA084VM01电子详情

    工作频率 :

    60Hz



    五、三菱8.4寸宽温液晶模组AA084VM01背光详情

    背光特征 :

    灯管类型

    WLED

    位置

    侧入式光源


  • 三菱8.4寸宽温液晶模组AA084VM01概况:

    AA084VM01是三菱 (Mitsubishi)推出的一款8.4英寸a-Si TFT-LCD液晶模组产品,AA084VM01装配有WLED背光,含LED驱动器背光驱动,无触摸。AA084VM01工作温度为 -30 ~ 80°C,存储温度为 -30 ~ 80°C。AA084VM01的典型特征屏库总结为: 6/8位灰阶可选,风景模式,宽温,半透射半反射式,白光LED背光, Transflective。AA084VM01推荐应用于工业。



    AA084VM01作为一款TN,常白显示,透反射式液晶模组产品,AA084VM01可以提供400 cd/m²的显示亮度 130:1的透射对比度,以及50/35/25/50 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为6 o'clock,它的响应时间为4/16 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,AA084VM01可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了38% (CIE1931)。AA084VM01背光采用了WLED发光的侧入式光源,光源的使用寿命为10K小时,含LED驱动器。AA084VM01采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    AA084VM01于2017年Q3量产,当前生产状态为量产中。如果开发新产品想采用AA084VM01液晶模组,建议多了解一下关于AA084VM01的最新的生产状态信息和技术信息,AA084VM01所有参数值均以规格书为准,AA084VM01规格书和价格可以咨询杭州旭虹。
