AA050MG03-DA1

您现在的位置:首页 > 液晶屏产品 > 三菱液晶屏 > 5.0寸 >

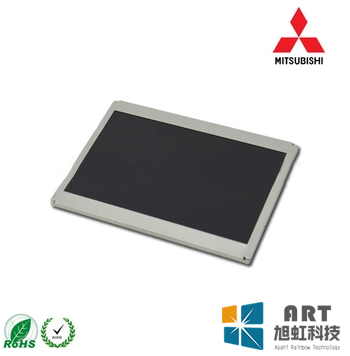

  • AA050MG03-DA1正面图
  • AA050MG03-DA1反面图
  • 型号:AA050MG03-DA1
  • 品牌:三菱/MITSUBISHI
  • 尺寸:5.0寸
  • 分辨率:800(RGB)×480 [WVGA]
  • 亮度:720 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:CMOS
  • 对比度:1000:1 (Typ.) (透射)
  • 工作温度:-30 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、三菱5寸带触摸工控液晶模组AA050MG03-DA1应用详情



    基本信息 :


    面板品牌三菱(MITSUBISHI)面板型号AA050MG03-DA1
    面板尺寸5.0英寸面板应用工业
    面板类型a-Si TFT-LCD , 液晶模组

    工作环境 :

    工作温度-30 ~ 70 °C存储温度 -30 ~ 80 °C
    RoHS状态RoHS耐振动性1.0G (9.8 m/s²)
    典型特征 :广视角,风景模式,宽温,带触摸屏,高亮度,白光LED背光,宽屏,180°翻转显示
    生产状况2014,Q2量产


    二、三菱5寸带触摸工控液晶模组AA050MG03-DA1光学详情



    基础信息 :

    亮度720cd/m² (Typ.)对比度1000:1 (Typ.) (透射)
    可视角度85/85/85/85 (Typ.)(CR≥10)响应速度12/12 (Typ.)(Tr/Td) ms
    最佳角度全视角光学模式IPS,常黑显示,透射式

    色彩性能 :

    色度
    Wx:0.313; Wy:0.329颜色数量16.7M (8-bit)
    色域50% NTSC (CIE1931)白场变动1.30 (Max.)(5 points)
    显示性能 :室外可视


    三、三菱5寸带触摸工控液晶模组AA050MG03-DA1结构详情

    像素特征 :

    分辨率800(RGB)×480 , WVGA像素配置RGB垂直条状
    点间距(W×H)0.045×0.135 mm (H×V)像素间距(W×H)0.135×0.135 mm (H×V)

    物理尺寸 :

    显示尺寸129.1×95.3 mm (H×V)外观尺寸129.1×95.3 mm (H×V)
    可视尺寸110.0×66.8 mm (H×V)外观厚度10.5±0.5 mm

    外观特征 :

    物理形状平面矩形风景肖像风景模式
    宽高比(W:H)15:9

    触摸面板 :

    同时触点信号类型控制器触摸技术
    2点触摸USB / UART含控制器带触摸屏 (投射电容式)
    安装孔位 :No monuting hole
    其它细节 :重量TBD表面处理Clear,Hard coating (5H)


    四、三菱5寸带触摸工控液晶模组AA050MG03-DA1电子详情

    刷新频率 :60Hz
    翻转扫描 :翻转 (180°)


    五、三菱5寸带触摸工控液晶模组AA050MG03-DA1信号详情

    信号电气 :

    输入电流140/280mA (Typ./Max.)输入电压3.3V (Typ.)
    信号接口CMOS (1 ch, 8-bit)
    逻辑电压 :0≤VIL≤0.8V; 2.0V≤VIH≤VCC
    接口特征 :类型FPC


    信号详情 :品牌 型号脚距脚数数量


    0.45 mm45 pins1pcs


    六、三菱5寸带触摸工控液晶模组AA050MG03-DA1发光详情

    灯管特征 :

    灯管类型WLED数量4 strings位置侧入式光源
    灯管形状4串



    灯管电气 :输入电压 24.0/27.6V (Typ./Max.)输入电流

    15/20mA (Typ./Max.)

    接口特征 :

    类型包含在屏信号接口中
    灯管驱动 :


  • 三菱5寸带触摸工控液晶模组AA050MG03-DA1概况:

    AA050MG03-DA1是三菱 (Mitsubishi)推出的一款5.0英寸a-Si TFT-LCD液晶模组产品,AA050MG03-DA1装配有WLED背光,无背光驱动,带触摸屏 (投射电容式)。AA050MG03-DA1工作温度为 -30 ~ 70°C,存储温度为 -30 ~ 80°C,耐振动性为1.0G (9.8 m/s²)。AA050MG03-DA1特征为: 广视角,风景模式,宽温,带触摸屏,高亮度,白光LED背光,宽屏,180度翻转显示, without NCM, Tape bonding PCAP。AA050MG03-DA1推荐应用于工业。


    AA050MG03-DA1作为一款IPS,常黑显示,透射式液晶模组产品,AA050MG03-DA1可以提供720 cd/m²的显示亮度 1000:1的透射对比度,以及85/85/85/85 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为12/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,AA050MG03-DA1可以显示16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。AA050MG03-DA1背光采用了4 strings WLED发光的侧入式光源,不含背光驱动。AA050MG03-DA1采用了CMOS (1 ch, 8-bit)信号接口,总共45 pins,采用FPC连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    AA050MG03-DA1于2017年Q1量产,当前生产状态为量产中。如果开发新产品想采用AA050MG03-DA1液晶模组,建议多了解关于AA050MG03-DA1的最新的生产状态信息和技术信息,AA050MG03-DA1所有参数值均以规格书为准,AA050MG03-DA1的规格书和价格可以咨询杭州旭虹。
