AA057QD01

您现在的位置:首页 > 液晶屏产品 > 三菱液晶屏 > 5.7寸 >
  • AA057QD01正面图

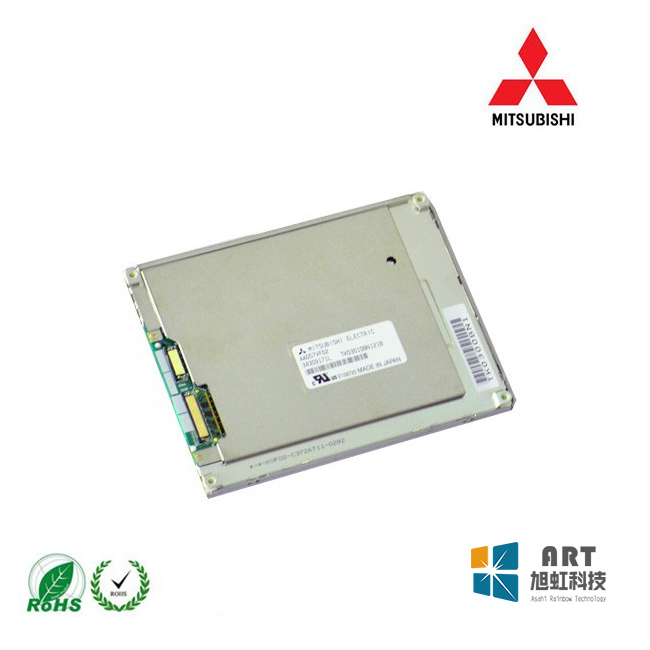

  • AA057QD01反面图
  • 型号:AA057QD01
  • 品牌:三菱/MITSUBISHI
  • 尺寸:5.7寸
  • 分辨率:320(RGB)×240 , QVGA
  • 亮度:450 cd/m² (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:CMOS
  • 对比度:800:1 (Typ.) (TM)
  • 工作温度:-30 ~ 80 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、三菱5.7寸工业液晶模组AA057QD01 应用详情



    基本信息 :

    面板品牌三菱(MITSUBISHI)面板型号AA057QD01
    面板尺寸
    5.7英寸面板应用工业
    面板类型a-Si TFT-LCD , 液晶模组


    工作环境 :

    工作温度-30 ~ 80 °C

    存储温度

    -30 ~ 80 °C
    RoHS状态RoHS耐振动性1.0G (9.8 m/s²)
    典型特征 :广视角,风景模式,宽温,白光LED背光,背光寿命大宇10万小时,上/下/左/右翻转显示


    二、三菱5.7寸工业液晶模组AA057QD01结构详情


    像素特征 :

    像素数量

    320(RGB)×240 , QVGA点间距0.120×0.360 mm (H×V)
    像素布局RGB垂直条状像素间距0.360×0.360 mm (H×V)


    结构尺寸 :

    显示区域115.2×86.4 mm (H×V)可视区域119.2×90.4 mm (H×V)
    外观尺寸144×104.6 mm (H×V)外观厚度8.8±0.5 mm


    外观特征 :

    外观形状平面矩形风景肖像风景模式
    宽高比4:3 (H:V)

    安装孔位 :Rear mounting holes (4-Φ2.6)
    其它特征 :重量165g (Typ.)表面处理Clear,Hard coating (3H)


    三、三菱5.7寸工业液晶模组AA057QD01光学详情



    基本信息 :

    面板亮度450 cd/m² (Typ.)对比度800:1 (Typ.) (透射)
    可视角度80/80/80/60 (Typ.)(CR≥10)光学模式TN,常白显示,透射式
    最佳视角12 o'clock反应时间8/22 (Typ.)(Tr/Td) ms


    色彩性能 :

    白色色度Wx:0.313; Wy:0.319显示颜色262K (6-bit)
    色域50% NTSC (CIE1931)亮度变动1.30 (Max.)(5 points)


    四、三菱5.7寸工业液晶模组AA057QD01电子详情

    工作频率 :60Hz
    翻转扫描 :翻转 (水平/垂直)
    功率消耗 :

    1.8W (Typ.)


    五、三菱5.7寸工业液晶模组AA057QD01背光详情


    背光特征:

    灯管类型

    WLED灯管寿命100K(Typ.) (Hours)
    位置侧入式光源


    接口特征 :

    类型端子
    灯管驱动含LED驱动器


    接口详情 :

    品牌型号脚间距脚数数量
    航空电子FI-S6P-HFE1.25 mm6 pins1 pcs
    驱动电气 :电压输入5.0±0.5V电流输入300/400mA (Typ./Max.)


    六、三菱5.7寸工业液晶模组AA057QD01信号详情

    信号系统 :CMOS (1 ch, 6-bit)信号逻辑电压0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
    信号电气 :电压输入3.3V (Typ.)
    电流输入70/100mA (Typ./Max.)
    接口特征 :类型端子
    端子详情 :品牌型号脚间距脚数数量接口定义

    京瓷08-6260-033-340-829+0.5 mm33 pins1 pcsDRGB-33P1C6B-020A


  • 三菱5.7寸工业液晶模组AA057QD01概况:

    AA057QD01是三菱电机株式会社 (三菱,Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的5.7吋液晶模组产品,AA057QD01装配有WLED背光,含LED驱动器背光驱动,无触摸。AA057QD01工作温度为 -30 ~ 80°C,存储温度为 -30 ~ 80°C,耐振动性为1.0G (9.8 m/s²)。基于它广视角,风景模式,宽温,白光LED背光,背光寿命大于10万小时,上/下,左/右翻转显示, without NCM等特征,AA057QD01推荐使用于工业等产品。



    AA057QD01作为一款TN,常白显示,透射式液晶模组产品,AA057QD01可以提供450 cd/m²的显示亮度 800:1的透射对比度,以及80/80/80/60 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为8/22 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号,AA057QD01可以显示262K颜色,其显示的色彩饱和度也达到了50% (CIE1931)。AA057QD01背光采用了WLED发光的侧入式光源,光源的使用寿命为100K小时,含LED驱动器。AA057QD01采用了CMOS (1 ch, 6-bit)信号接口,总共33 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    AA057QD01于2010年Q2量产,当前生产状态为量产中。如果开发新产品想采用AA057QD01液晶模组,建议多了解关于AA057QD01的最新的生产状态信息和技术信息。AA057QD01所有参数值均以规格书为准,AA057QD01的规格书和最新价格可以咨询杭州旭虹。
