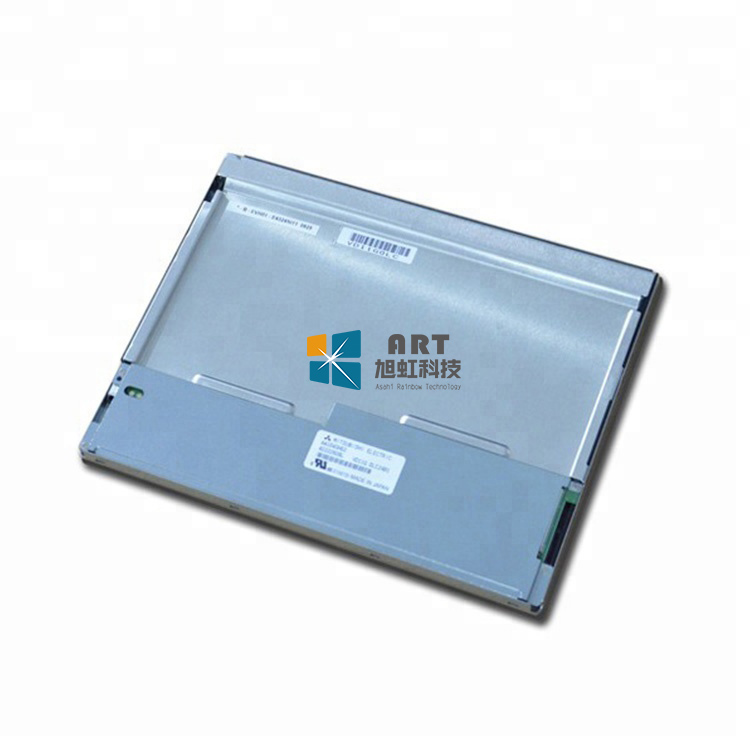

AA121XK01

您现在的位置:首页 > 液晶屏产品 > 三菱液晶屏 > 12.1寸 >
  • AA121XK01
  • AA121XK01
  • 型号:AA121XK01
  • 品牌:三菱/MITSUBISHI
  • 尺寸:12.1寸
  • 分辨率:1024(RGB)×768 , XGA
  • 亮度:500 cd/m² (Typ.)
  • 视角:80/80/60/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:600:1 (Typ.) (透射)
  • 工作温度:-30 ~ 80 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、三菱12.1寸宽温广视角液晶模组AA121XK01应用特征



    基本信息 :

    制造商

    MITSUBISHI

    面板型号

    AA121XK01

    面板尺寸

    12.1英寸

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



     工作环境 :

    工作温度

    -30 ~ 80 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    1.0G (9.8 m/s²)

    典型特征 :

    宽温,背光易换,白光LED背光,背光寿命大于10万小时,6/8位灰阶可选,180度翻转显示,表面雾面



    二、三菱12.1寸宽温广视角液晶模组AA121XK01结构详情

    像素特征 :

    像素数量

    1024(RGB)×768 ,   XGA

    点间距(mm)

    0.080×0.240   (H×V)

    像素布局

    RGB垂直条状

    像素间距(mm)

    0.240×0.240   (H×V)

    结构尺寸 :

    显示区域(mm)

    245.76(H) ×   184.32(V)

    可视区域(mm)

    249.0(H) ×   187.5(V)

    外观尺寸(mm)

    280(H) × 210(V)

    外观厚度(mm)

    12.0 (Typ.)

    外观特征 :



    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装孔位 :

    Face mounting   holes (4-Φ3.5) on left bezel, right slugs

    其它特征 :

    重量

    750g (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、三菱12.1寸宽温广视角液晶模组AA121XK01光学详情



    基础信息 :

    面板亮度

    500 cd/m² (Typ.)

    对比度

    600:1 (Typ.) (透射)

    可视角度

    80/80/60/80   (Typ.)(CR≥10)

    光学模式

    TN,常白显示,透射式

    最佳视角

    6 o'clock

    反应时间

    6/19   (Typ.)(Tr/Td)



    色彩性能 :

    白色色度

    X:0.313; Y:0.329

    显示颜色

    262K/16.7M   (6-bit / 8-bit )

    色温

    6485K

    亮度变动

    1.30 (Max.)(5   points)

    白色坐标

    Wx:0.313;   Wy:0.329

    支持颜色

    262K/16.7M   (6-bit / 8-bit)

    1931色域 :

    NTSC比值

    39%

    sRGB覆盖率

    55%

    Adobe RGB覆盖率

    41%

    DCI-P3覆盖率

    41%

    Rec.2020覆盖率

    29%

    色域说明

    sRGB (Rec.709,   BT.709), Rec.2020 (BT.2020)



    四、三菱12.1寸宽温广视角液晶模组AA121XK01电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率消耗 :

    6.9W (Typ.)



    五、三菱12.1寸宽温广视角液晶模组AA121XK01背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    Replaceable

    灯管寿命

    100K(Typ.)   (Hours)

    数量

    2strings

    灯管形状

    2串

    位置

    侧入式光源(顶部)

    灯管电气 :

    电压输入

    24.0/31.1V   (Typ./Max.)

    电流输入

    120/130mA   (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    接口详情 :

    脚间距

    Pin 数量

    数量

    脚定义

    1.0mm

    6 pins

    1 pcs

    BLE-6PINS-NNCAAC



    六、三菱12.1寸宽温广视角液晶模组AA121XK01信号详情

    信号系统 :

    LVDS (1 ch,   6/8-bit)

    信号电气 :

    输入电流

    320/600mA   (Typ./Max.)

    输入电压

    3.3V (Typ.)

    接口特征 :

    类型

    端子

    端子详情 :

    脚间距

    Pin 数量

    数量

    脚定义

    1.25 mm

    20 pins

    1 pcs

    LVDS-20P1C8B-010H






  • 三菱12.1寸宽温广视角液晶模组AA121XK01概况:

    AA121XK01是三菱 (Mitsubishi)推出的一款12.1英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。此产品工作温度为 -30 ~ 80°C,存储温度为 -30 ~ 80°C,耐振动性为1.0G (9.8 m/s²)。宽温,背光易换,白光LED背光,寿命大于10万小时,180度翻转显示,6/8位灰阶可选,表面雾面, NCM。基于它的特征屏库推荐此型号应用于工业。



    AA121XK01作为一款TN,常白显示,透射式液晶模组产品,AA121XK01可以提供500 cd/m²的显示亮度 600:1的透射对比度,以及80/80/60/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为6 o'clock,它的响应时间为6/19 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号,AA121XK01可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了40% (NTSC)。背光方面此产品采用了2 strings WLED发光的侧入式光源(顶部),光源的使用寿命为100K小时,不含背光驱动。AA121XK01采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    AA121XK01于2009年Q1量产,当前生产状态为量产中。如果开发新产品想采用AA121XK01液晶模组,建议多了解一下关于AA121XK01的最新的生产状态信息和技术信息,AA121XK01所有参数值均以规格书为准,AA121XK01规格书和最新价格可以咨询杭州旭虹。
