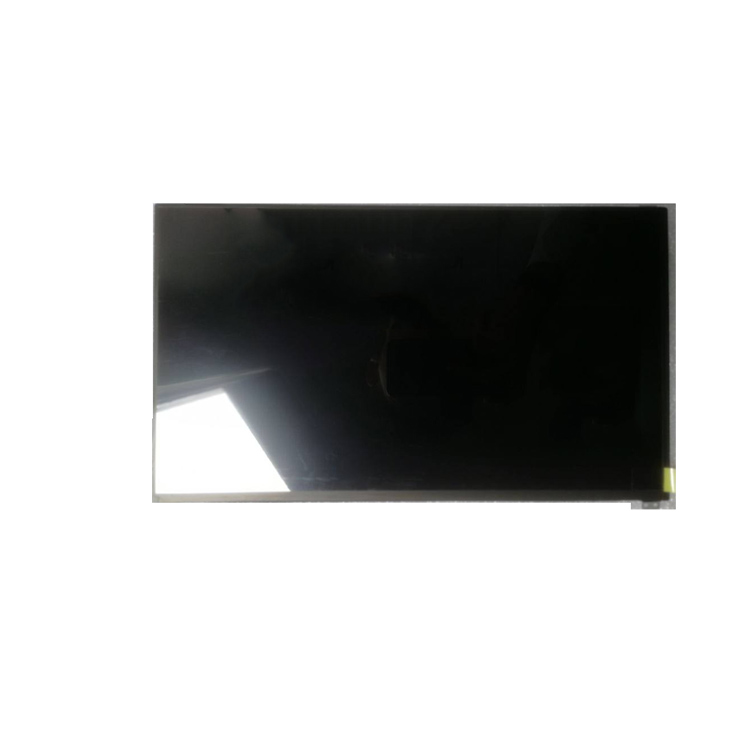

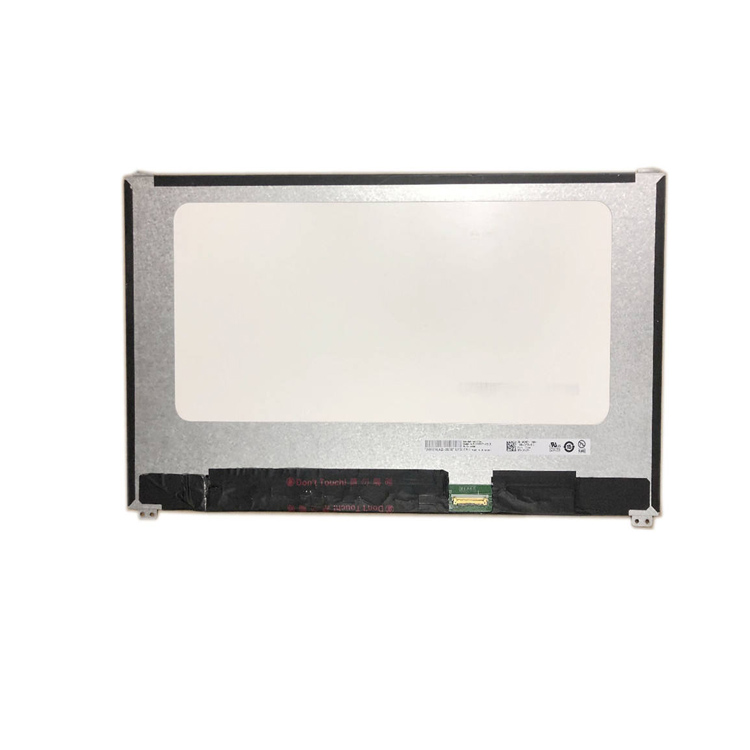

一、群创14.0寸液晶模组N140HCE-G52应用详情
基本信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | N140HCE-G52 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 14吋 | 适用于 | 笔记本 | |
最大额定值 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | Srgb,白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二、群创14.0寸液晶模组N140HCE-G52 光学详情
基本信息 : | 亮度(cd/m²) | 300 (Typ.) | 对比度 | 700 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 14/11 (Typ.)(Tr/Td) (ms) | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透式射 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K (6-bit) |
色温 | 6485K | 白场变动 | 1.25 (Max.)(3 points) | |
1931色域 : | NTSC比值 | 71% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 74% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、群创14.0寸液晶模组N140HCE-G52结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距 | 0.0537×0.1611 (H×V) | 像素间距(W×H) | 0.1611×0.1611 (H×V) [157PPI] | |
结构尺寸 : | 显示尺寸(mm) | 309.31(H) × 173.99(V) | 外观尺寸(mm) | 320.4(H) × 194.65(V) |
可视尺寸(mm) | - | 外观厚度(mm) | 3.0/5.2 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观形状 | 薄屏 (PCBA弯折, 厚度≤3.0mm) | |
安装方式 : | F ace mounting holes (4 pcs) on down slugs | |||
其它详情 : | 重量 | 286/300g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、群创14.0寸液晶模组N140HCE-G52电子详情
刷新频率 : | 60Hz |
翻转扫描: | No |
功率总耗 : | 3.8W (Max.) |
五、群创14.0寸液晶模组N140HCE-G52信号详情
信号电气 : | 输入电流 | 220/272.7mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功耗 | 0.9W (Max.) | 信号接口 | eDP (2 Lanes), eDP1.23 | |||
接口特征 : | 位置 | 屏体下部右边 | 类型 | 端子 | ||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20455-030E-76 | 1pcs | 0.5mm | 30pins | EDP-30P2L-020A | |
六、群创14.0寸液晶模组N140HCE-G52发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | 4string | 灯管形状 | 4串 | 寿命 | 15（Min.）小时 | |
灯管电气 : | 电压供应 | 28.6/31.9/33.0V (Min./Typ./Max.) | 电流供应 | 18.3mA (Typ.) | ||
功耗 | 2.335/2.416W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电流 | 200/225/242mA (Typ./Max.) | 输入电压 | 5.0/12.0/21.0V (Min./Typ./Max.) | ||
功耗 | 2.9W (Max.) | |||||
七、群创14.0寸液晶模组N140HCE-G52包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
20 pcs / 箱 | 435×350×320 mm | - |
群创14.0寸液晶模组N140HCE-G52概况：
N140HCE-G52 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的14.0吋液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3等特征，N140HCE-G52推荐使用于笔记本等产品。
N140HCE-G52作为一款AAS，常黑显示，透射式液晶模组产品，N140HCE-G52可以提供300 cd/m²的显示亮度 700:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为14/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号，此产品可以显示262K颜色，其显示的色彩饱和度也达到了100% (sRGB)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动器。N140HCE-G52采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
N140HCE-G5于2016年Q3量产，当前生产状态为已停产。如果开发新产品想采用N140HCE-G52液晶模组，建议多了解一下关于N140HCE-G52的最新的生产状态信息和技术信息。N140HCE-G5所有参数值均以规格书为准，N140HCE-G5规格书和最新价格可以咨询杭州旭虹科技。
