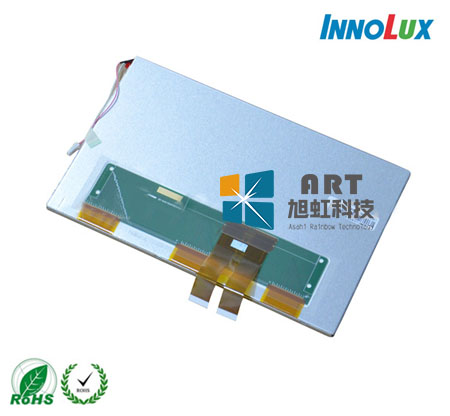

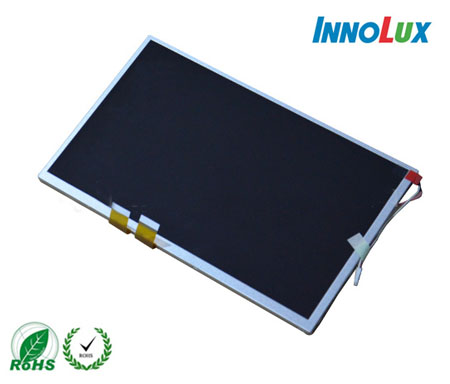

AT102TN03 V.8

您现在的位置:首页 > 液晶屏产品 > 群创液晶屏 > 10.2寸 >
  • AT102TN03 V.8价格
  • AT102TN03 V.8规格书datesheet
  • 型号:AT102TN03 V.8
  • 品牌:群创/INNOLUX
  • 尺寸:10.2寸
  • 分辨率:800(RGB)×480(WVGA)
  • 亮度:350 cd/m² (Typ.)
  • 视角:65/65/45/65 (Typ.)(CR≥10)
  • 接口:TTL
  • 对比度:300 : 1 (Typ.) (透射)
  • 工作温度:30 ~ 85 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司AT102TN03 V.8为群创光电原厂原装全新液晶屏A规液晶屏;质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,

    AT102TN03 V.8配套电阻触摸屏方案介绍:http://www.hzxuhong.com/news/20181225774.html


    一、群创10.2寸工业液晶模组AT102TN03 V.8应用详情

    基本信息:面板品牌群创面板型号AT102TN03 V.8
    面板尺寸10.2"面板应用便携式DVD,数码相框,车载显示
    面板类型a-Si TFT-LCD , 液晶模组
    工作环境:工作温度-30 ~ 85 °C储存温度-30 ~ 85 °C
    ROHS状态ROHS

    典型特征:表面雾面,宽温,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示


    二、群创10.2寸工业液晶模组AT102TN03 V.8结构详情

    像素特征:分辨率800(RGB)×480 , WVGA点间距0.0825×0.2375 mm (H×V)
    像素布局RGB垂直条状像素间距0.2375×0.2375 mm (H×V)
    结构特征:
    显示区域198×111.696 mm(H×V)可视区域201.0×114.7 mm (H×V)
    外观尺寸211.1×126.5 mm(H×V)外观厚度5.9±0.3 mm
    外观特征:
    外观形状平面矩形风景肖像风景模式
    宽高比16:9 (H:V)外观形状-
    其它特征重量253g (Typ.)表面处理雾面


    三、群创10.2寸工业液晶模组AT102TN03 V.8光学详情

    基本信息:面板亮度350 cd/m² (Typ.)对比度
    300:1 (Typ.) (透射)
    可视角度65/65/45/65 (Typ.)(CR≥10)光学模式TN,常白显示,透射式
    最佳视角6 o'clock反应时间15/20 (Typ.)(Tr/Td)
    色彩性能:
    白色色度Wx:0.310; Wy:0.330显示颜色262K (6-bit )
    色域5  0% NTSC (CIE1931)亮度变动1.33/1.43 (Typ./Max.)(9 points)


    四、群创10.2寸工业液晶模组AT102TN03 V.8电子详情

    刷新频率:60Hz
    翻转扫描:翻转 (水平/垂直)
    功率总耗:2.11W (Typ.)
    时序控制 (T-CON) :Need external T-CON


    五、群创10.2寸工业液晶模组AT102TN03 V.8背光详情

    背光特征:灯管类型WLED是否可换-灯管寿命20K(Typ.) (Hours)
    数量3S10P灯管形状阵列位置侧入式光源
    灯管电气:电压输入8.4/9.3/10.5V (Min./Typ./Max.)电流输入200±20mA
    功耗1.86W (Typ.)
    接口特征:类型端子灯管驱动
    接口详情:数量脚间距脚数脚定义


    1pcs3.5mm2pinsBLE-2PINS-AC


    六、群创10.2寸工业液晶模组AT102TN03 V.8信号详情

    信号系统:TTL (1 ch, 6-bit)逻辑电压0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
    信号电气:
    电压输入3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL)电流输入4.0/25/0.3/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL)
    功耗250mW (Typ.)
    接口特征:类型FPC位置-
    FPC详情:
    脚间距脚数数量接口定义
    0.5mm30pins2pcs


    七、群创10.2寸工业液晶模组AT102TN03 V.8包装详情

    包装箱:
    数量重量尺寸 (L×W×H)
    25 pcs / 箱10.96±0.55 Kgs530×355×255 mm (L×W×H)


  • 群创10.2寸工业液晶模组AT102TN03 V.8概况:

    AT102TN03 V.8是群创光电股份有限公司 (群创,Innolux) 推出的一款采用a-Si TFT-LCD技术的10.2吋液晶模组产品,AT102TN03 V.8装配有WLED背光,无背光驱动,无触摸。AT102TN03 V.8工作温度为 -30 ~ 85°C,存储温度为 -30 ~ 85°C。基于它表面雾面,风景模式,宽温,白光LED背光,宽屏,上/下,左/右翻转显示等特征,AT102TN03 V.8推荐使用于车载显示,数码相框,便携式DVD等产品。



    AT102TN03 V.8作为一款TN,常白显示,透射式液晶模组产品,AT102TN03 V.8可以提供350 cd/m²的显示亮度 300:1的透射对比度,以及65/65/45/65 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为15/20 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号,AT102TN03 V.8可以显示262K颜色,其显示的色彩饱和度也达到了50% (CIE1931)。AT102TN03 V.8背光采用了3S10P WLED发光的侧入式光源(顶部),光源的使用寿命为20K小时,不含背光驱动。AT102TN03 V.8采用了TTL (1 ch, 6-bit)信号接口,总共60 pins,采用FPC连接,驱屏电压为3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。



    AT102TN03 V.8于2009年Q3量产,当前生产状态为量产中。如果开发新产品想采用AT102TN03 V.8液晶模组,建议多了解一下关于AT102TN03 V.8的最新的生产状态信息和技术信息。AT102TN03 V.8所有参数值以规格书为准,AT102TN03 V.8规格书和最新价格可以咨询杭州旭虹。
