G070Y3-T01

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 7.0寸 >

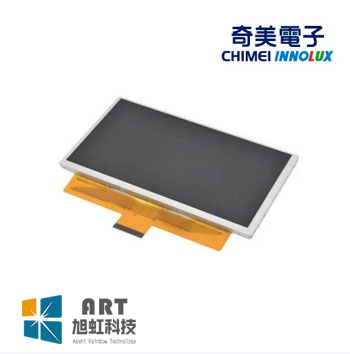

  • G070Y3-T01正面图

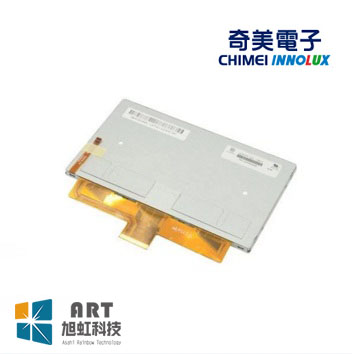

  • G070Y3-T01反面图
  • 型号:G070Y3-T01
  • 品牌:奇美/CHIMEI
  • 尺寸:7.0寸
  • 分辨率:800(RGB)×480 ,WVGA
  • 亮度:600 cd/m² (Typ.)
  • 视角:70/70/60/60 (Typ.)(CR≥10)
  • 接口:TTL
  • 对比度:650:1 (Typ.) (透射)
  • 工作温度:-30 ~ 85 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G070Y3-T01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、奇美7寸液晶模组G070Y3-T01 应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    G070Y3-T01

    面板尺寸

    7.0”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -30 ~ 85 °C

    存储温度

    -40 ~ 95 °C

    RoHS状态

    RoHS

    耐振动性

    3.0G (29.4 m/s²)

    典型特征 :

    表面雾面,风景模式,宽温,高亮度,背光易换,白光LED背光,宽屏,上/下/左/右翻转显示



    二、奇美7寸液晶模组G070Y3-T01结构详情

    像素特征 :

    像素数量

    800(RGB)×480 ,WVGA

    点间距

    0.065×0.1725 mm (H×V)

    像素布局

    RGB垂直条状

    像素间距

    0.1725×0.1725 mm (H×V)

    结构尺寸 :

    显示区域

    156×82.8 mm (H×V)

    可视区域

    159.3×86.0 mm (H×V)

    外观尺寸

    165×94 mm (H×V)

    外观厚度

    5.7/6.65 (Typ./Max.)

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    17:9 (H:V)

    外观形状

    --

    其它特征 :

    重量

    180g (Typ.)

    表面处理

    雾面 (Haze 25%),Hard coating (3H)



    三、奇美7寸液晶模组G070Y3-T01光学详情



     基本信息 :

    面板亮度

    600 cd/m² (Typ.)

    对比度

    650:1 (Typ.) (透射)

    可视角度

    70/70/60/60 (Typ.)(CR≥10)

    光学模式

    TN,常白显示,透射式

    最佳视角

    6 o'clock

    反应时间

    5/11(Typ.)(Tr/Td) (ms)



    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K(6-bit )

    色域

    60% NTSC (CIE1931)

    亮度变动

    1.25/1.40 (Typ./Max.)(5 points)



    四、奇美7寸液晶模组G070Y3-T01电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    时序控制 (T-CON) :

    Need external T-CON



    五、奇美7寸液晶模组G070Y3-T01背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    Replaceable

    灯管寿命

    50K(Typ.) (Hours)

    数量

    9S3P

    灯管形状

    3串

    位置

    侧入式光源(底部)

    灯管电气 :

    电压输入

    26.1/27.9/29.7V (Min./Typ./Max.)

    电流输入

    20mA (Typ.)

    功耗

    1.674W (Typ.)

    接口特征 :

    类型

    端子

    灯管驱动

    接口详情:

    脚数

    数量

    接口定义

    4pins

    1pcs

    BLE-4PINS-ACCC



    六、奇美7寸液晶模组G070Y3-T01信号详情

    信号系统 :

    TTL (1 ch, 6-bit)

    信号电气 :

    电压输入

    3.3/10.5/18/-7V (Typ.)(VCC/AVDD/VGH/VGL)

    电流输入

    2.86/21.0/0.13/0.13mA (Typ.)(ICC/IDD/IGG/IEE)

    信号逻辑电压

    0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

    接口特征 :

    类型

    FPC

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    航空电子


    0.5 mm

    50pins

    1 pcs




    七、奇美7寸液晶模组G070Y3-T01包装详情



    包装箱:

    数量

    重量

    尺寸 (L×W×H)

    40 pcs / 箱

    15.5Kgs

    435×350×265 mm (L×W×H)


  • 奇美7寸液晶模组G070Y3-T01概况:

    奇美 (Chimei Innolux) 推出的G070Y3-T01是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。G070Y3-T01特征为: 表面雾面,风景模式,宽温,高亮度,背光易换,白光LED背光,宽屏,180度翻转显示。它的工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 90°C,耐振动性为3.0G (29.4 m/s²)。G070Y3-T01推荐使用于工业。


    G070Y3-T01作为一款TN,常白显示,透射式液晶模组产品,G070Y3-T01可以提供600 cd/m²的显示亮度 650:1的透射对比度,以及70/70/60/60 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为5/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号,G070Y3-T01可以显示262K颜色,其显示的色彩饱和度也达到了60% (CIE1931)。G070Y3-T01背光采用了9S3P WLED发光的侧入式光源(底部),光源的使用寿命为30K小时,不含背光驱动。G070Y3-T01采用了TTL (1 ch, 6-bit)信号接口,总共50 pins,采用FPC连接,驱屏电压为3.3/10.5/18/-7V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。


    G070Y3-T01于2008年Q1量产,当前生产状态为量产中。如果开发新产品想采用G070Y3-T01液晶模组,建议多了解一下关于G070Y3-T01的最新的生产状态信息和技术信息。G070Y3-T01所有参数值均以规格书为准,G070Y3-T01规格书和最新价格可以咨询杭州旭虹。
