一、群创液晶模组G121XCE-LM1 应用详情
基础信息 : | 制造商 | 群创（INNOLUX） | 型号 | G121XCE-LM1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 12.1" | |||
应用环境 : | 存储温度 | -40 ~ 80 °C | 工作温度 | -30 ~ 75 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，上/下/左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G121XCE-LM1 结构详情
像素特征 : | 解析度 | 1024(RGB)×768, XGA | 点间距(mm) | 0.080×0.240 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.240×0.240 (H×V) [105PPI] | |
结构尺寸 : | 显示区域(mm) | 245.76(H) × 184.32(V) | 开口区域(mm) | 249.0(H) × 187.5(V) |
外观尺寸(mm) | 260.5(H) × 204(V) | 外观厚度(mm) | 8.4/8.9 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它参数 : | 重量 | 490/510g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、群创液晶模组G121XCE-LM1 光学详情
基础信息 : | 显示亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.40 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 93% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
四、群创液晶模组G121XCE-LM1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗: | TBD |
五、群创液晶模组G121XCE-LM1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 520/620mA (Typ./Max.) | ||
功率消耗 | 1.72/2.05W (Typ./Max.) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
庆良 | 076B20-0048RA-G4 | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-160A | |
六、群创液晶模组G121XCE-LM1 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 |
是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
宏致 | 91208-01001-H01 | 1.0 mm | 10pins | 1pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 1.00/1.16A (Typ./Max.) | ||
功率消耗 | 12.0/13.9W (Typ./Max.) | |||||
七、群创液晶模组G121XCE-LM1 包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
18 pcs / box | 10.9 Kgs (Typ.) | 465×362×314 mm (L×W×H) |
群创液晶模组G121XCE-LM1概况：

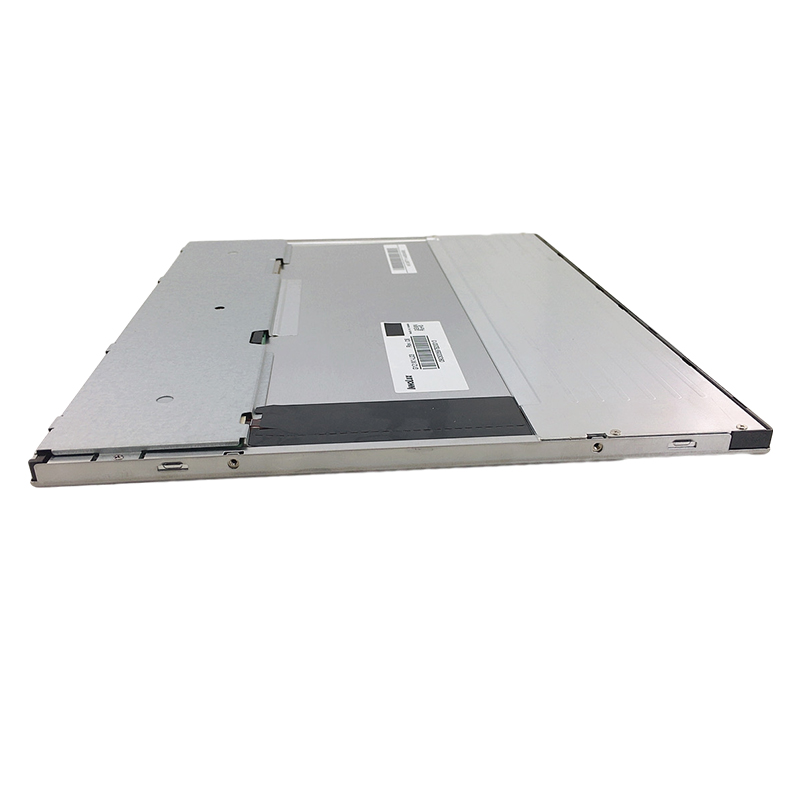

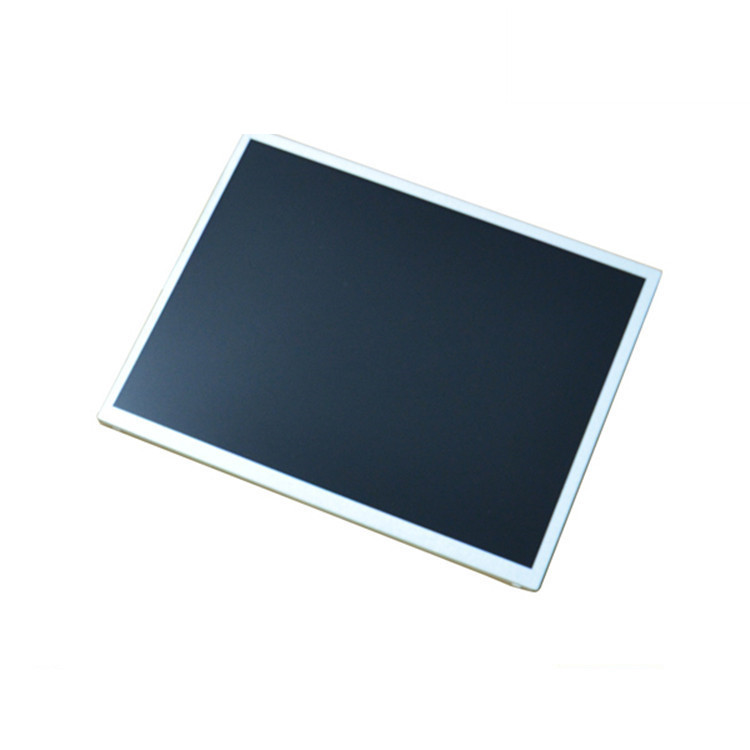

G121XCE-LM1 (群创，Innolux) 推出的一款采用a-Si
TFT-LCD技术的12.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -30 ~ 75°C，存储温度为 -40 ~
80°C，耐振动性为1.5G (14.7
m/s²)。基于它宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，G121XCE-LM推荐使用于工业。
G121XCE-LM1显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为260.5×204 (宽×高)×8.9(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重490/510g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G121XCE-LM1采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用G121XCE-LM1液晶模组，建议多了解一下关于G121XCE-LM1的最新的生产状态信息和技术信息。G121XCE-LM1所有参数值均以规格书为准，G121XCE-LM1规格书和最新价格可以咨询杭州旭虹科技。
