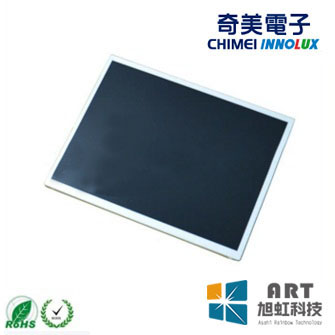

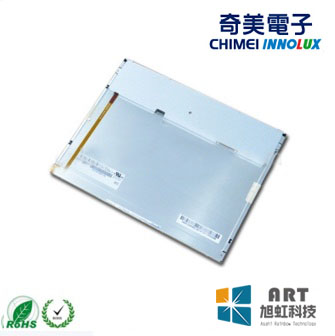

G121ICE-L01

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 12.1寸 >
  • G121ICE-L01
  • G121ICE-L01
  • 型号:G121ICE-L01
  • 品牌:奇美/CHIMEI
  • 尺寸:12.1寸
  • 分辨率:1280(RGB)×800, WXGA, 124PPI
  • 亮度:600 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.) (TM)
  • 工作温度: -20 ~ 80 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、群创液晶模组G121ICE-L01 应用详情

    基础信息:

    品牌

    群创INNOLUX

    型号名称

    G121ICE-L01

    屏幕类型

    a-Si TFT-LCD , 液晶模组

    其他名称

    -

    屏幕尺寸

    12.1

    适用于

    工业

    最大额定 :

    工作温度

    -20 ~ 80 °C

    存储温度

    -30 ~ 85 °C

    RoHS

    RoHS

    抗振能力

    1.5G (14.7 m/s²)

    典型特征:

    高亮度,白光LED背光,背光寿命大于5万小时,含LED驱动器,6/8位灰阶可选,表面雾面


    二、群创液晶模组G121ICE-L01 光学详情

    基础信息 :

    亮度(cd/m²)

    600 (Typ.)

    对比度

    1000:1 (Typ.) (透射

    最佳角度

    全视角

    响应速度

    15/12 (Typ.)(Tr/Td) ms

    可视角度

    88/88/88/88 (Typ.)(CR10)

    光学模式

    AAS常黑显示,透射式

    色彩性能 :

    色度

    Wx:0.313; Wy:0.329

    颜色数量

    262K/16.7M (6-bit / 8-bit)

    色温

    6485K

    白场变动

    1.25 (Typ.)(5 points)

    1931色域 :

    NTSC比值

    72%

    sRGB覆盖率

    94%

    Adobe RGB覆盖率

    73%

    DCI-P3覆盖率

    75%

    Rec.2020覆盖率

    54%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)


    三、群创液晶模组G121ICE-L01 结构详情

    像素特征:

    分辨率

    1280(RGB)×800, WXGA

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.068×0.204 mm

    像素间距(W×H)

    0.204×0.204 mm  [124PPI]

    物理尺寸 :

    显示尺寸

    261.12(W)×163.2(H) mm

    外观尺寸

    278(W)×184(H) mm

    可视尺寸

    264.12(W)×166.2(H) mm

    外观厚度

    7.6/11 (Typ./Max.) mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    16:10

    外观样式

    -

    安装方式 :

    Side mounting holes (4-M2) on left, right bezel

    其它细节 :

    重量

    455g (Typ.)

    表面处理

    雾面,Hard coating (3H)


    四、群创液晶模组G121ICE-L01 电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    No


    五、群创液晶模组G121ICE-L01 信号详情

    信号电气 :

    输入电流

    TBD

    输入电压

    3.3V (Typ.)

    功率消耗

    -

    信号接口

    LVDS (1 ch, 6/8-bit)

    接口特征 :

    位置

    -

    类型

    端子

    信号详情 :

    品牌

    型号

    脚距

    脚数

    数量

    禾昌

    187114-30091

    1.0 mm

    30 pins

    1 pcs


    六、群创液晶模组G121ICE-L01 发光详情

    灯管特征 :

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    50K(Min.) (Hours)

    接口特征 :

    位置

    -

    类型

    包含在屏信号接口中

    灯管驱动 :

    LED驱动器

    驱动电气 :

    输入电压

    12.0±1.2V

    输入电流

    260±20mA

    功率消耗

    9.2W (Typ.)


    七、群创液晶模组G121ICE-L01 包装详情

    包装箱 :


    数量

    尺寸 (L×W×H)

    重量

    20 pcs /

    465×362×314 mm

    17 Kgs




  • 群创液晶模组G121ICE-L01概况:

    G121ICE-L01是群创光电股份有限公司 (群创,Innolux) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。G121ICE-L01工作温度为 -20 ~ 80°C,存储温度为 -30 ~ 85°C,耐振动性为1.5G (14.7 m/s²)。基于它高亮度,白光LED背光,寿命大于5万小时,含LED驱动器,6/8位灰阶可选,表面雾面等特征,G121ICE-L01推荐使用于工业。


    G121ICE-L01显示分辨率为1280(RGB)×800 (WXGA),宽高比为16:10 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为261.12×163.2 (宽×高) mm,可视尺寸为264.12×166.2 (宽×高) mm,外观尺寸为278×184 (宽×高)×11(厚) mm,表面处理为雾面,Hard coating (3H),产品净重455g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G121ICE-L01采用了LVDS (1 ch, 6/8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G121ICE-L01于2019年Q3量产,当前生产状态为量产中。如果开发新产品想采用G121ICE-L01液晶模组,建议多了解一下G121ICE-L01的最新的生产状态信息和技术信息。G121ICE-L01所有参数值均以规格书为准,G121ICE-L01规格书和最新价格可以咨询杭州旭虹。
