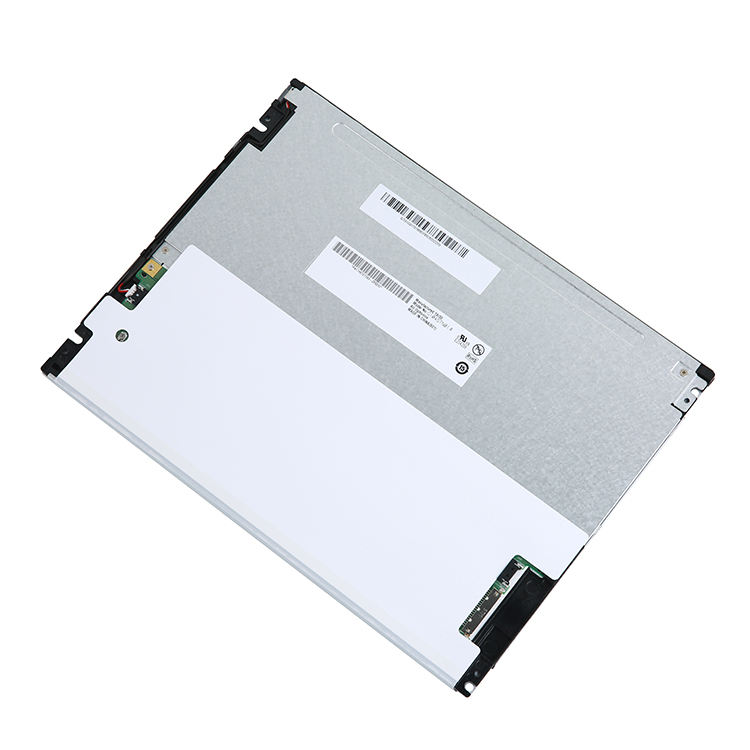

G104XCE-LM1

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 10.4寸 >
  • G104XCE-LM1
  • G104XCE-LM1
  • 型号:G104XCE-LM1
  • 品牌:奇美/CHIMEI
  • 尺寸:10.4寸
  • 分辨率:1024×768
  • 亮度:350 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、群创液晶模组G104XCE-LM1 应用详情

    基本信息 :

    面板品牌

    群创(INNOLUX)

    面板型号

    G104XCE-LM1

    面板尺寸

    10.4英寸

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -20 ~ 70 °C

    RoHS状态

    RoHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征 :

    白光LED背光,寿命大于5万小时,含LED驱动器,180度翻转显示,6/8位灰阶可选,表面雾面


    二、群创液晶模组G104XCE-LM1 结构详情

    像素特征 :

    像素数量

    1024(RGB)×768, XGA

    点间距

    0.0685×0.2055 mm (H×V)

    像素布局

    RGB垂直条状

    像素间距

    0.2055×0.2055 mm (H×V)  [123PPI]

    结构尺寸 :

    显示区域

    210.4×157.8 mm (H×V)

    可视区域

    215.4×161.8 mm (H×V)

    外观尺寸

    238.6×175.8 mm (H×V)

    外观厚度

    6.0/7.97 (Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    -

    安装孔位 :

    Face mounting holes (4- Φ2.8) on left,   right slugs

    其它特征 :

    重量

    280/291g (Typ./Max.)

    表面处理

    雾面


    三、群创液晶模组G104XCE-LM1 光学详情

    基本信息 :

    面板亮度

    350 cd/m² (Typ.)

    对比度

    1000:1 (Typ.) (透射)

    可视角度

    88/88/88/88 (Typ.)(CR10)

    光学模式

    AAS,常黑显示,透射式

    最佳视角

    全视角

    反应时间

    13/12 (Typ.)(Tr/Td) (ms)

    色彩性能 :


    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K/16.2M (6-bit / 6-bit + FRC)

    色温

    6485K

    亮度变动

    1.25/1.39 (Typ./Max.)(5 points)

    1931色域 :

    NTSC比值

    72%

    sRGB覆盖率

    95%

    Adobe RGB覆盖率

    73%

    DCI-P3覆盖率

    75%

    Rec.2020覆盖率

    54%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)


    四、群创液晶模组G104XCE-LM1 电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率消耗 :

    6.17W (Typ.)


    五、群创液晶模组G104XCE-LM1 背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    -

    灯管寿命

    50K (Min.) 小时

    数量

    -

    灯管形状

    -

    位置

    侧入式光源

    接口特征 :

    类型

    端子

    位置

    -

    灯管驱动

    LED驱动器

    接口详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    宏致

    91208-01001-H01

    1.0 mm

    10 pins

    1 pcs


    驱动电气 :

    电压输入

    12±1.2V


    电流输入

    0.38/0.44A (Typ./Max.)

    功耗

    4.5/5.3W (Typ./Max.)


    六、群创液晶模组G104XCE-LM1 信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)

    信号逻辑电压

    -


    信号电气 :

    电压输入

    3.3V (Typ.)


    电流输入

    505/610mA (Typ./Max.)

    功耗

    1.67/2.01W (Typ./Max.)

    接口特征 :

    类型

    端子


    位置

    -


    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    信盛精工

    MSCK2407P30D

    1.0 mm

    30 pins

    1 pcs

    LVDS-30P1C8B-085A


    七、群创液晶模组G104XCE-LM1 包装详情

    包装箱 :

    数量

    重量

    尺寸 (L×W×H)

    24 pcs / 箱

    13.1 Kgs

    490×350×320 mm


  • 群创液晶模组G104XCE-LM1概况:

    G104XCE-LM1是群创 (Innolux)推出的一款10.4英寸a-Si TFT-LCD液晶模组,装配有WLED背光,含LED驱动器背光驱动。工作温度为 -20 ~ 70°C,存储温度为 -20 ~ 70°C,耐振动性为1.5G (14.7 m/s²)。白光LED背光,寿命大于5万小时,含LED驱动器,180度翻转显示,6/8位灰阶可选,表面雾面。G104XCE-LM1建议推荐应用于工业。


    G104XCE-LM1作为一款AAS,常黑显示,透射式液晶模组产品,G104XCE-LM1可以提供350 cd/m²的显示亮度 1000:1的透射对比度,以及88/88/88/88 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为13/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号,此产品可以显示262K/16.2M颜色,其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G104XCE-LM1采用了LVDS (1 ch, 6/8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G104XCE-LM1于2022年Q2量产,当前生产状态为量产中。如果开发新产品想采用G104XCE-LM1液晶模组,建议多了解一下关于G104XCE-LM1的最新的生产状态信息和技术信息,G104XCE-LM1所有参数值均以规格书为准,G104XCE-LM1规格书和最新价格可以咨询杭州旭虹科技。
