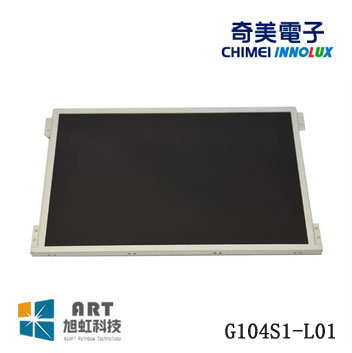

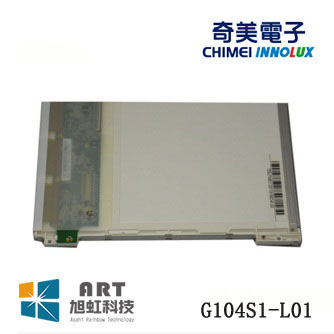

  • G104S1-L01
  • G104S1-L01
  • 型号:G104S1-L01
  • 品牌:奇美/CHIMEI
  • 尺寸:10.4寸
  • 分辨率:800(RGB)×600 , SVGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:80/80/70/70(Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:700:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G104S1-L01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、奇美10.4寸液晶模组G104S1-L01 应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    G104S1-L01

    面板尺寸

    10.4”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -40 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征 :

    表面雾面,6/8位灰阶可选,广视角,风景模式,背光易换,白光LED背光,180°翻转显示



    二、奇美10.4寸液晶模组G104S1-L01 结构详情

    像素特征 :

    像素数量

    800(RGB)×600 , SVGA

    点间距

    0.088×0.264 (H×V) mm

    像素布局

    RGB垂直条状

    像素间距

    0.264×0.264 mm (H×V)

    结构尺寸 :

    显示区域

    211.2(H) × 158.4(V)mm

    可视区域

    214.8(H) × 162.7(V)mm

    外观尺寸

    243(H) × 184(V) mm

    外观厚度

    7.0/7.3 (Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装方式

    Face mounting holes (2-Φ3.5, 2-R1.75) on left, right slugs

    其它特征 :

    重量

    355g (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、奇美10.4寸液晶模组G104S1-L01光学详情



    基本信息 :

    面板亮度

    400 cd/m² (Typ.)

    对比度

    700:1 (Typ.) (透射)

    可视角度

    80/80/70/70(Typ.)(CR≥10)

    光学模式

    TN,常白显示,透射式

    最佳视角

    -

    反应时间

    5/11(Typ.)(Tr/Td) (ms)

     色彩性能 :

    白色色度

    Wx:0.292; Wy:0.3344

    显示颜色

    262K/16.2M (6-bit / 6-bit + FRC)

    色域

    53% NTSC (CIE1931)

    亮度变动

    1.25/1.40(Typ./Max.)(5 points)



    四、奇美10.4寸液晶模组G104S1-L01电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率总耗

    4.8W(Typ.)



    五、奇美10.4寸液晶模组G104S1-L01背光详情

    背光特征 :

    灯管类型

    WLED

    灯管寿命

    30K(Typ.) (Hours)

    数量

    -

    位置

    侧入式光源

    WLED驱动电气 :

    电压输入

    12.0±5.0V

    电流输入

    0.25/0.3A (Typ./Max.)

    功率消耗

    3.0/3.6W (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    含LED驱动器



    接口详情

    数量

    脚数

    脚间距

    1pcs

    5pins

    1.25mm



    六、奇美10.4寸液晶模组G104S1-L01信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)

    信号电气 :

    电压输入

    3.3V (Typ.)

    电流输入

    540/650mA (Typ./Max.)

    功率消耗

    2.0W (Typ.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    庆良

    107A20-0022RA-G3-R

    1.0 mm

    20pins

    1 pcs

    LVDS-20P1C8B-080A



    七、奇美10.4寸液晶模组G104S1-L01包装详情



    包装箱:

    数量

    重量

    尺寸 (L×W×H)

    16 pcs / 箱

    11.7 Kgs

    570×450×320mm (L×W×H)



  • 奇美10.4寸液晶模组G104S1-L01概况:

    奇美 (Chimei Innolux) 推出的G104S1-L01是一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。G104S1-L01典型特征为: 表面雾面,6/8位灰阶可选,广视角,风景模式,背光易换,白光LED背光,180度翻转显示。它的工作温度为 -20 ~ 70°C,存储温度为 -40 ~ 80°C,耐振动性为1.5G (14.7 m/s²)。G104S1-L01推荐使用于工业。


    G104S1-L01作为一款TN,常白显示,透射式液晶模组产品,G104S1-L01可以提供400 cd/m²的显示亮度 700:1的透射对比度,以及80/80/70/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,它的响应时间为5.0/11.0 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号,G104S1-L01可以显示262K/16.2M颜色,其显示的色彩饱和度也达到了53% (CIE1931)。G104S1-L01背光采用了WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。G104S1-L01采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G104S1-L01于2011年Q1量产,当前生产状态为量产中。如果开发新产品想采用G104S1-L01液晶模组,建议多了解一下关于G104S1-L01的最新的生产状态信息和技术信息。G104S1-L01所有参数值均以规格书为准,G104S1-L01规格书和最新价格可以咨询杭州旭虹。
