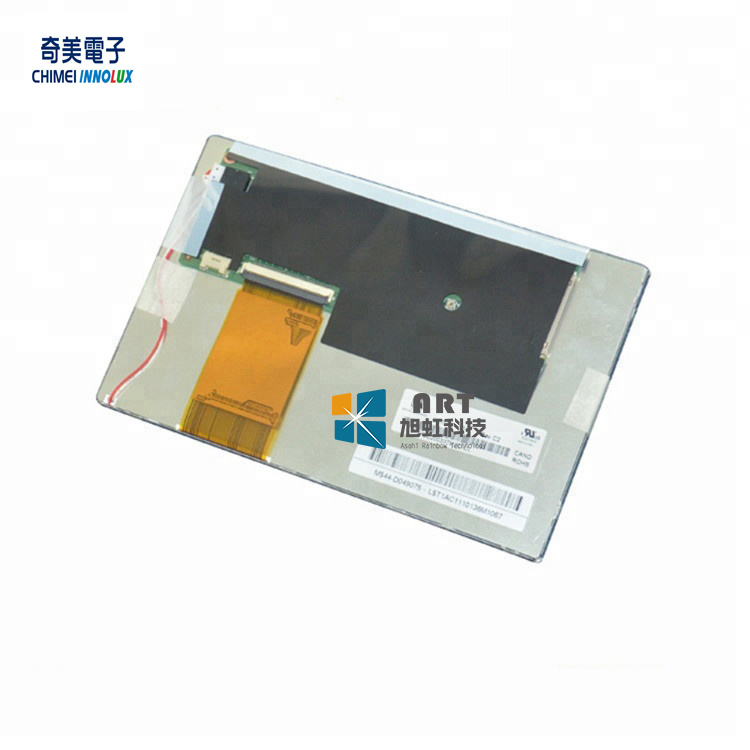

一、群创奇美10.1寸工业液晶模组N101ICG-L11应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | N101ICG-L11 | a-Si TFT-LCD , 液晶模组 | CMN1041 | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -20 ~ 70 °C | - | |
适用于： | 工业，平板电脑，医疗保健 | |||
典型特征： | 表面雾面，广视角，风景模式，白光LED背光，宽屏，信号端子倒装 | |||
二、群创奇美10.1寸工业液晶模组N101ICG-L11结构特征
屏幕尺寸： | 10.1吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1280(RGB)×800 , WXGA | RGB垂直条状 | 0.0565×0.1695 | 0.1695×0.1695 | |
结构尺寸： | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
216.96(H) × 135.6(V) | 219.31(H) × 138.25(V) | 227.42(H) × 147.69(V) | 2.16/4.58W (Typ./Max.) mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:10(H:V) | 风景模式 | - | |
安装孔位： | Without | |||
其他参数： | 重量 | 表面处理 | ||
120/135g (Typ./Max.) | 雾面，Hard coating (3H) | |||
三、群创奇美10.1寸工业液晶模组N101ICG-L11光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
350 cd/m² (Typ.) | AAS，常黑显示，透射式 | 800:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
89/89/89/89 (Typ.)(CR≥10) | 全视角 | 14/11 (Typ.)(Tr/Td) | |
色度 | X:0.308; Y:0.324 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K (6-bit) | 1.11/1.25 (Typ./Max.) | |
四、群创10.1寸工业液晶模组N101ICG-L11电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
功率总耗： | 2.96W (Max.) |
五、群创奇美10.1寸工业液晶模组N101ICG-L11信号详情
信号电气： | 输入电流 | 185/220/265mA (Min./Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.76W (Max.) | 信号接口 | LVDS (1 ch, 6-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-040E-12 | 0.5 mm | 40pins | 1 pcs | ||
六、群创奇美10.1寸工业液晶模组N101ICG-L11发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 3 strings | 位置 | 侧入式光源 | ||
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 12K(Min.) | |||
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||||
8.4/9.0/9.9V (Min./Typ./Max.) | 178.4mA (Typ.) | 1.61/1.77W (Typ./Max.) | ||||||
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||||
灯管驱动 | 含LED驱动器 | |||||||
驱动电气： | 电压供应 | 电流供应 | 功率消耗 | |||||
3.7±0.5V | 450/532/609mA (Min./Typ./Max.) | 2.2W (Max.) | ||||||
七、群创奇美10.1寸工业液晶模组N101ICG-L11包装特征
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
30 pcs / 箱 | 7.2 Kgs |
群创奇美10.1寸工业液晶模组N101ICG-L11概况：
N101ICG-L11 (产品代码: CMN1041)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。N101ICG-L11的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。基于它表面雾面，广视角，风景模式，白光LED背光，宽屏，信号端子倒装等特征，此型号推荐使用于工业，平板电脑，医疗保健等产品。
N101ICG-L11作为一款AAS，常黑显示，透射式液晶模组产品，N101ICG-L11可以提供350 cd/m²的显示亮度 800:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为14/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号，N101ICG-L11可以显示262K颜色，其显示的色彩饱和度也达到了50% (CIE1931)。N101ICG-L11背光采用了3 strings WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动器。N101ICG-L11采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
N101ICG-L11于2013年Q4量产，当前生产状态为量产中。如果开发新产品想采用N101ICG-L11液晶模组，建议多了解关于N101ICG-L11的最新的生产状态信息和技术信息。N101ICG-L11所有参数值均以规格书为准，N101ICG-L11规格书和最新价格可以咨询杭州旭虹科技。
