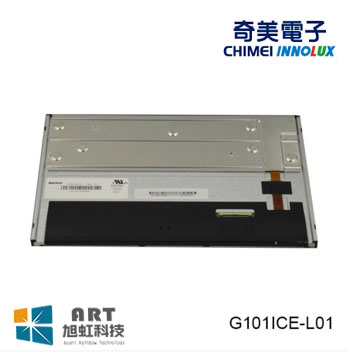

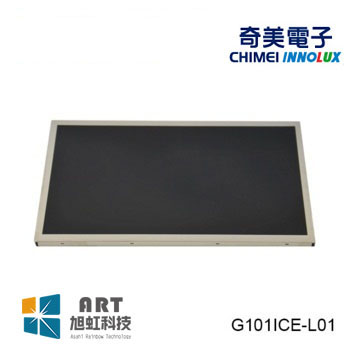

G101ICE-L01

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 10.1寸 >
  •  G101ICE-L01
  • G101ICE-L01
  • 型号:G101ICE-L01
  • 品牌:奇美/CHIMEI
  • 尺寸:10.1寸
  • 分辨率:1280(RGB)×800 , WXGA
  • 亮度:500 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G101ICE-L01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、奇美10.1寸液晶模组G101ICE-L01 应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    G101ICE-L01

    面板尺寸

    10.1”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -25 ~ 70 °C

    RoHS状态

    RoHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征 :

    表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于5万小时,上/下/左/右翻转显示



    二、奇美10.1寸液晶模组G101ICE-L01结构详情

    像素特征 :

    像素数量

    1280(RGB)×800 , WXGA

    点间距

    0.0565×0.1695 (H×V) mm

    像素布局

    RGB垂直条状

    像素间距

    0.1695×0.1695 mm (H×V)

    结构尺寸 :

    显示区域

    216.96(H) × 135.6(V)mm

    可视区域

    218.96(H) × 137.6(V)mm

    外观尺寸

    230.7(H) × 152.55(V) mm

    外观厚度

    6.5±0.5mm(Typ./Max.)

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    16:10 (H:V)

    外观形状

    --

    安装方式

    Side mounting holes (4-M2) on left, right bezel

    其它特征 :

    重量

    360/375g (Typ./Max.)

    表面处理

    雾面,Hard coating (3H)



    三、奇美10.1寸液晶模组G101ICE-L01光学详情



    基本信息 :

    面板亮度

    500 cd/m² (Typ.)

    对比度

    800:1 (Typ.) (透射)

    可视角度

    85/85/85/85 (Typ.)(CR≥10)

    光学模式

    AAS,常黑显示,透射式

    最佳视角

    全视角

    反应时间

    14/11(Typ.)(Tr/Td) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K/16.7M (6-bit / 8-bit )

    色域

    52% NTSC (CIE1931)

    亮度变动

    1.43(Max.)(5 points)



    四、奇美10.1寸液晶模组G101ICE-L01电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗

    6.18W (Typ.)



    五、奇美10.1寸液晶模组G101ICE-L01背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    -

    灯管寿命

    50K(Typ.) (Hours)

    数量

    -

    灯管形状

    阵列

    位置

    侧入式光源(底部)

    灯管电气 :

    电压输入

    12.0V (Typ.)

    电流输入

    0.42/0.50A (Typ./Max.)

    功耗

    5.0/5.8W (Typ./Max.)

    接口特征 :

    类型

    包含在屏信号接口中

    灯管驱动

    含LED驱动器



    六、奇美10.1寸液晶模组G101ICE-L01信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)

    信号电气 :

    电压输入

    3.3V (Typ.)

    电流输入

    2.65/320mA (Typ./Max.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    I-PEX

    20455-040E-12

    0.5 mm

    40pins

    1 pcs




    七、奇美10.1寸液晶模组G101ICE-L01包装详情



    包装箱:

    数量

    重量

    尺寸 (L×W×H)

    28 pcs / 箱

    12.02 Kgs

    435×350×275 mm (L×W×H)


  • 奇美10.1寸液晶模组G101ICE-L01概况:

    群创 (Innolux) 推出的G101ICE-L01是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品,G101ICE-L01装配有WLED背光,含LED驱动器背光驱动,无触摸。G101ICE-L01典型特征为: 表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏。它的工作温度为 -20 ~ 70°C,存储温度为 -25 ~ 70°C,耐振动性为1.5G (14.7 m/s²)。G101ICE-L01推荐使用于工业。



    G101ICE-L01作为一款AAS,常黑显示,透射式液晶模组产品,G101ICE-L01可以提供500 cd/m²的显示亮度 800:1的透射对比度,以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为14/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号,G101ICE-L01可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了52% (CIE1931)。G101ICE-L01背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G101ICE-L01采用了LVDS (1 ch, 6/8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G101ICE-L01于2015年Q3量产,当前生产状态为量产中。如果开发新产品想采用G101ICE-L01液晶模组,建议多了解一下关于G101ICE-L01的最新的生产状态信息和技术信息。G101ICE-L01所有参数值均以规格书为准,G101ICE-L01规格书和最新价格可以咨询杭州旭虹。
