EJ101IA-01G群创10.1寸液晶屏变更FOG通知

发布时间:2022-09-07

  變更主题

  Subject of Change

  EE101IA-01D 設計變更

  EE101IA-01D design change.

  變更原因

  Reason of Change

  因 Himax IC EOL,玻璃進版搭配新 IC

  Due to Himax IC EOL, INX need to change panel design and match with new IC.



變更内容

Item

Detail

Before

After

Remark

1

Up-POL

矢印 Mark J

矢印 Mark R


厚度 135um

厚度 130um


2

Down-POL

矢印 Mark J

矢印 Mark R


厚度 135um

厚度 130um


3

銀漿點

無點銀漿

有點銀漿


4

UV 膠

無塗 UV 膠

有塗 UV 膠


5

元件高度

元件高度最高1.3mm

元件高度增加最高 1.45mm


6

手拉焊對位線

無對位線

增加對位線


7

電性規格

 Electrical specification

VGH = 22V

VGL = -7V


VGH = 15V

VGL = -13V


VGH&VGL 電壓變更

VGH&VGL change voltage

8

IC

HX8288+ HX8695

EK79202+GOP

變更IC 供應商及型號 Change IC supplier and type

9

PCB

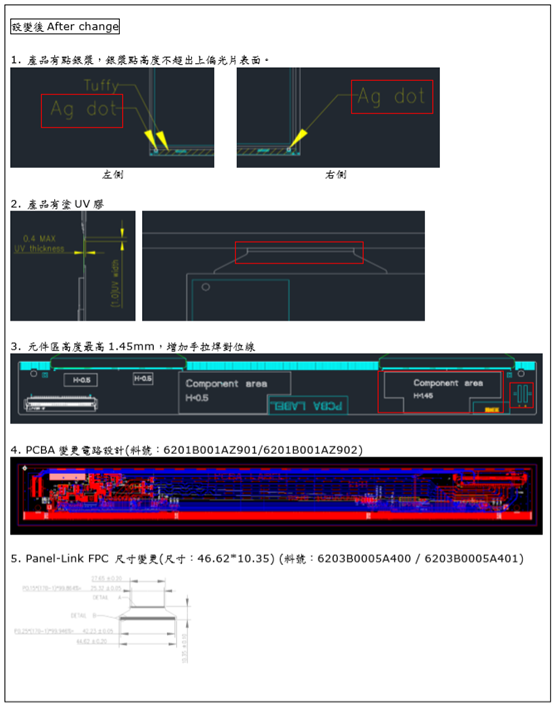

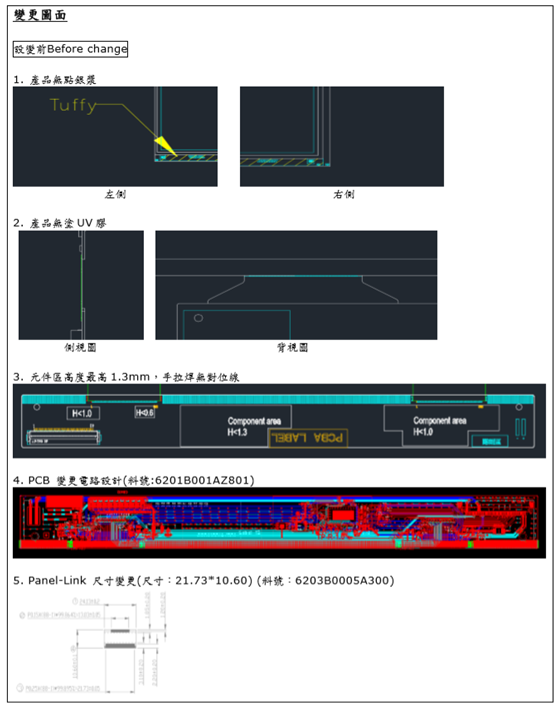

如圖所示 Reference picture

PCBA 变更電路設計 PCBA change   circuit design

PCB 尺寸和元件區未 變更,依 IC 設計要求 變更元器件 PCB size and component area arent changed, but   circuit is changed for new driver IC.

10

Panel-Link FPC

如圖所示 Reference picture

Panel-Link FPC 尺寸變 Panel-Link FPC change size


尺寸由 21.73*10.60 變爲 46.62*10.35   Panel-Link FPC size change from 21.73*10.60 to 46.62*10.35


11

Pin Assignment

No.1 : Vcom No.4&5&6   : NC

No.1 NC,客戶端無需   輸入 Vcom No.4&5&6 INX OTP Test,客戶端不輸入信號 No.1 is   NC , customer dont need provide   Vcom, No.4&5&6 are INX OTP Test, customer dont input


INX OTP VCOM






■The same box   □The different box Contents of Change

 1外觀差異 Look difference

 Yes   No

2功能差異 Function difference

Yes   No



變更管理

 Change Control

1、規劃時間 Planning Time:  2022 2

2切換時間 Switching Time:  2022 3

3產品包装 Product Package

4、產品规格書 Product Spec

□No change      ■Change




EJ101IA-01G群创10.1寸液晶屏变更FOG,外观有变化,功能没变化,选型和批量在用的客户,可以让我们业务给你们发一份最新EJ101IA-01G的规格书。




EJ101IA-01G:http://www.hzxuhong.com/qunchuang/10.1inch/EJ101IA-01G.html

群创液晶屏:http://www.hzxuhong.com/qunchuang/
