液晶UT-TCON-N1.1逻辑板适用于AT070TN92/EJ080NA-05B

发布时间：2022-03-24

　　液晶屏选型经常会遇到液晶屏接口和板子不一样，液晶屏其他参数都满足，如果选择接口合适的液晶屏，价格成本会高很多，这个时候我们可以通过TCON转换板来实现。

　　TCON一般指逻辑板。

　　逻辑板也叫屏驱动板，中心控制板，TCON板。逻辑板的作用是把数字板送来的LVDS图像数据输入信号(输入信号包含RGB数据信号、时钟信号、控制信号三类信号)通过逻辑板处理后，转换成能驱动液晶屏的LVDS信号，再直接送往液晶屏的LVDS接收芯片。

　　今天我们就来介绍一款UT-TCON-N1.1逻辑板

　　1. 适用范围

　　1.本标准适用于AT070TN92/EJ080NA-05B等通用50PIN接口以及LSA40AT9001/A104SN03 V.1等通用

　　2. 产品功能描述

　　2.1     LVDSL转TTL

　　2.1.1  把单6位的LVDS信号转成TTL信号直接驱动TFT液晶屏

　　2.1.2  自带液晶屏背光驱动电路

　　2.2    TTL转TTL

　　2.2.1  用AT070TN83 /AT070TN83 V.1屏 40PTTL信号转成50P或60P TTL信号直接驱动屏

　　2.2.2   自带背光驱动电路无需外配LED驱动

　　  注意转换时两种转换只能选一种

　　3. 工作环境

　　3.1  工作温度：-20℃～+70℃

　　3.2  工作湿度： 90%RH(不可有结露)

　　4.  保存环境

　　4.1  保存温度: -20℃～+80℃

　　4.2 保存湿度: 90%RH(不可有结露)

　　5.产品规格

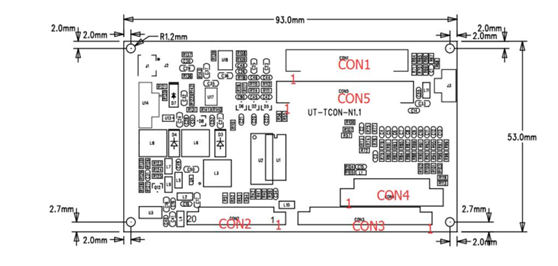

　　5.1产品外形结构(单位:mm)

　　5.2产品实物图片

　　关于具体UT-TCON-N1.1产品接口定义CON1( 液晶屏FPC接口 ) 50 PIN/0.5m、

　　CON1( 液晶屏FPC接口 ) 50 PIN/0.5mm、CON4(TTL信号输入AT070TN83 V.1)40PIN /0.5mm、CON4(TTL信号输入AT070TN83 V.1)40PIN /0.5mm、CON3(TTL信号输入) 30PIN /1.0、CON2(LVDS信号输入) 20PIN/1.0、J2(LED背光输出)2PIN、电气参数 (LSA40AT9001)电气回路等其他信息可以问杭州旭虹科技要一份产品详细的规格书。

AT070TN83 V.1：http://www.hzxuhong.com/qunchuang/7inch/AT070TN83_V.1.html

群创7寸液晶屏：http://www.hzxuhong.com/qunchuang/7inch/
