EJ080NA-04B兼容替代型号不是EJ080NA-05B是TM080SDHG01

发布时间:2021-05-17

EJ080NA-04B是群创8寸液晶屏,早在2013年Q2季度就已经停产了,最近有客户来询EJ080NA-04B液晶屏的,可以说EJ080NA-04B市场上已经没有了任何库存了,除非拆机二手的。


EJ080NA-04B单从品牌和型号来我们。我们第一反应是EJ080NA-04B兼容替代型号是EJ080NA-05B,对比EJ080NA-04B和EJ080NA-05B产品规格书可知2个型号不能替代,

EJ080NA-04B和EJ080NA-05B对比:


EJ080NA-04B

EJ080NA-05B

像素数量

1024(RGB)×768, XGA, 160PPI

800(RGB)×600, SVGA, 125PPI

显示区域

162.048()×121.536() mm

162()×121.5() mm

外观尺寸183()×141() mm×5.9() mm183()×141(×5.9() mm

可视区域

165.2(宽)×124.7(高) mm

164.8()×124.3() mm

面板亮度

300 cd/m² (Typ.)

250 cd/m² (Typ.)

可视角度

75/75/75/75 (Typ.)(CR10)

70/70/50/70 (Typ.)(CR10)

显示颜色

262K/16.7M , 50% NTSC

262K/16.7M , 50% NTSC

信号接口

LVDS (1 ch, 6/8-bit) , 40 pins , FPC

Parallel RGB (1 ch, 6/8-bit) , 50 pins ,   FPC

驱屏电压

3.3/11.5/22/-7V (Typ.)(VCC/AVDD/VGH/VGL)

3.3/10.4/16.0/-7.0V   (Typ.)(VCC/AVDD/VGH/VG

工作环境

工作: -10 ~ 50 °C ; 存储: -20 ~ 60 °C

工作: -20 ~ 70 °C ; 存储: -30 ~ 80 °C



EJ080NA-04B和EJ080NA-05B像素分辨率不同和型号接口也存在差异,故EJ080NA-04B和EJ080NA-05B不能兼容替代用。我们根据产品详情规格书推荐EJ080NA-04B兼容替代型号的是天马8寸TM080SDHG01液晶屏。


EJ080NA-04B

TM080SDHG01

面板品牌

奇美 (Chimei Innolux)

天马 (TIANMA)

面板尺寸

8.0英寸

8.0英寸

面板类型

a-Si TFT-LCD, 液晶模组

a-Si TFT-LCD, 液晶模组

像素数量

1024(RGB)×768, XGA, 160PPI

1024(RGB)×768   XGA   160PPI

显示区域

162.048(宽)×121.536(高) mm

162.048()×121.536() mm

外观尺寸

183(宽)×141(高) mm

183()×141() ×3.7() mm

开口区域

165.2(宽)×124.7(高) mm

164.65()×124.14() mm

面板亮度

300 cd/m² (Typ.)

400 cd/m² (Typ.)

对比度

700:1 (Typ.) (TM)

700:1 (Typ.) (TM)

光源类型

WLED , 20K小时 , 不含驱动

WLED  [3S9P] , 30K小时 , 无驱动

可视角度

75/75/75/75 (Typ.)(CR10)

80/80/80/80 (Typ.)(CR10)

显示颜色

262K/16.7M , 50% NTSC

262K/16.7M , 50% NTSC

信号接口

LVDS (1 ch, 6/8-bit) , 40 pins , FPC

40 pins LVDS (1 ch, 6/8-bit) , FPC

驱屏电压

3.3/11.5/22/-7V (Typ.)(VCC/AVDD/VGH/VGL)

3.3/11.5/20.0/-7.0V   (Typ.)(DVDD/AVDD/VGH/VGL)

工作环境

工作: -10 ~ 50 °C ; 存储: -20 ~ 60 °C

工作温度: -20 ~ 70 °C ; 存储温度: -30 ~ 80 °C



EJ080NA-04B和TM080SDHG01对比可知,尺寸大小是完全一样,像素分辨率也都是1024*768,其中型号接口也完全一样LVDS (1 ch, 6/8-bit) , 40 pins , FPC,TM080SDHG01相比EJ080NA-04B视角更好一点点,显示亮度也号100 cd/m² (Typ.),背光寿命也高10K小时,工作温度也好一些。TM080SDHG01可以直接替换EJ080NA-04B使用。

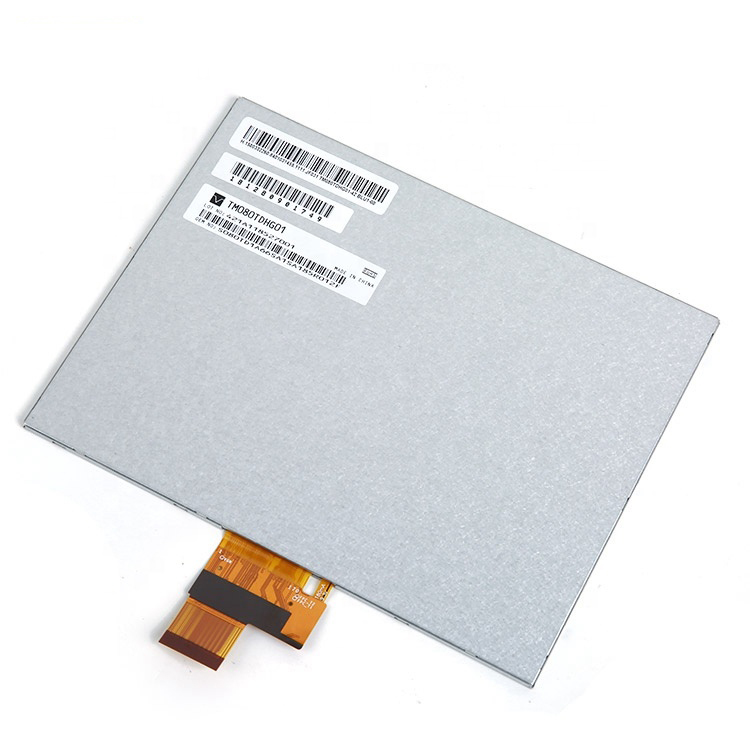

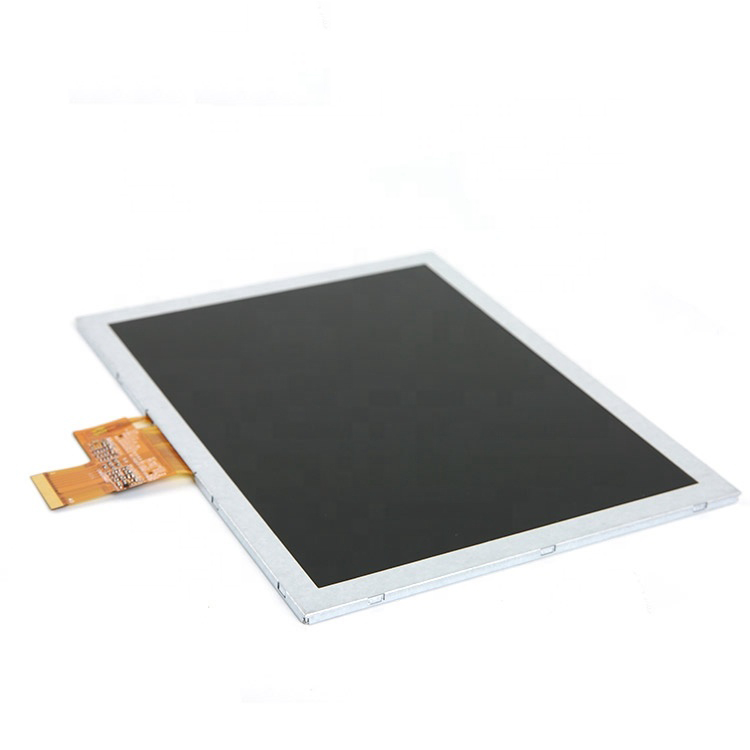

TM080SDHG01产品实物图:

TM080SDHG01

TM080SDHG01

TM080SDHG01
