DM246B兼容VD58液晶驱动板
DM246B是一款液晶显示器驱动主板，适用于接口类型为双口或单口 LVDS的各种液晶显示屏；可实现模拟 R、G、B 信号、DVI 信号处理，最高分辩率可达 UXGA;
DM246B产品特性说明
信号输入 | 模范 R、G、B | 支持模式 | DOS、VGA、SVGA、XGA、SXGA、 UXGA、WXGA、WXGA+、WSXGA+ |
色彩 | 可达 32BIT | ||
行同步范围 | 25KHz-85KHz | ||
场同步范围 | 60-75Hz | ||
电源 | 输入电压 | 10-14v | |
工作功耗 | |||
待机功耗 | |||
屏电压 | 3.3v/5v/12v | ||
电源操作 | 工作模式，待机模式 | ||
其它 | OSD 语言 | 简体中文、英语 | |
OSD 功能 | 自动调整、色彩调整、图像调整等 | ||

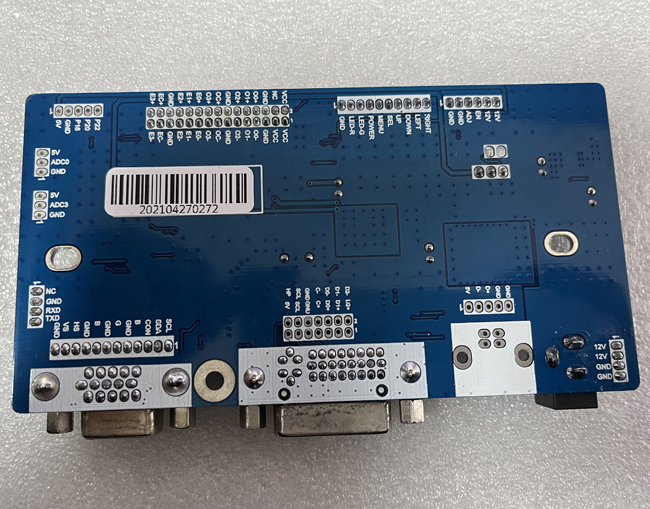

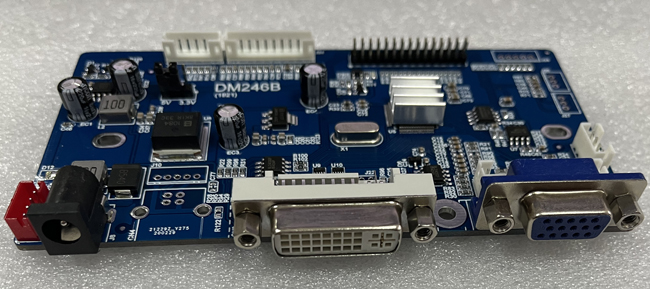

DM246B产品外观

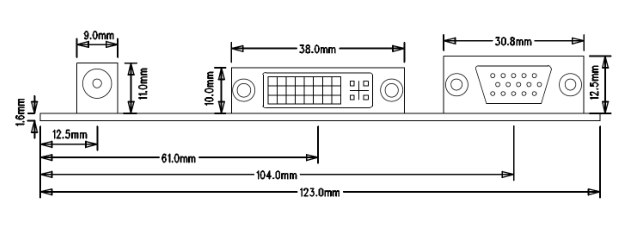

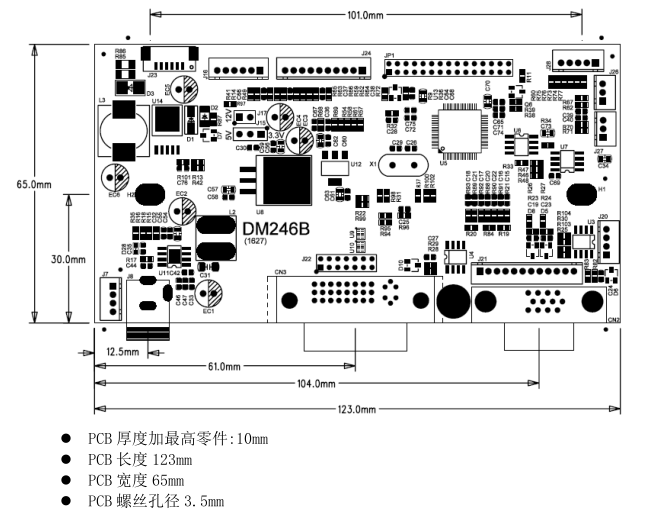

DM246B产品尺寸
DM246B接口示意图：
