超声相控阵探伤仪10.4寸高亮lcd配电阻触摸全贴合

发布时间:2022-06-21

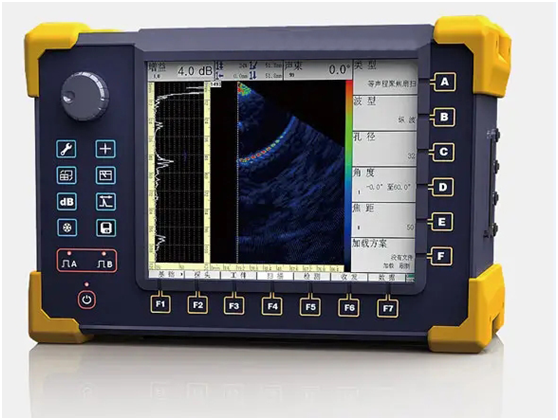

  应用产品:超声相控阵探伤仪

  相控阵成像超声波探伤仪,通过软件可以单独控制相控阵探头中每个晶片的激发时间,从而控制产生波束的角度、聚焦位置和焦点尺寸。



  超声相控阵技术优势:

  1.实时彩色成像,包括A/B/C/D和S-扫描,便于缺陷判读,不会误判或漏判缺陷;

  2.相控阵技术可以实现线性扫查、扇形扫查和动态深度聚焦,从而同时具备宽波束和多焦点的特性,因此检测速度可以更快更准;

  3、相控阵具有更高的检测灵活性,可以实现其它常规检测技术所不能实现的功能,如对复杂工件检测;

  4、容易检测各种走向、不同位置的缺陷,缺陷检出率高,检测范围广,定量、定位精度高;

  5、扫查装置简单,便于操作和维护;使用更便捷,对人体无伤害,对环境无污染;

  6、检测结果受人为因素影响小,数据便于储存、管理和调用,以及连接电脑打印查看。也可以直接连接鼠标在仪器上操作。

  7、可以节省许多成本费用,一探头+各角度楔块的多用处,可以自动生成图文缺陷报告,若有内部网路可以直接发送质检报告到数据中心查阅。





       客户液晶屏选型要求:10.4寸800*600,10.4寸1024*768 亮度1200 配电阻屏

  我们推荐方案:G104STN01.0+AMT9509全贴合,G104XVN01.0+AMT9509全贴合

  G104STN01.0技术参数:G104STN01.0分辨率是800(RGB)×600 SVGA 96PPI,亮度是400 cd/m² (Typ.),对比度700 : 1 (Typ.) (透射),可视角度80/80/60/70(Typ.)(CR≥10) ,工作温度: -30 ~ 80 °C,存储温度: -30 ~ 80 °C,信号系统20 pins LVDS (1 ch,6/ 8-bit) , 端子,背光类型WLED [7S2P] , 50K小时 , 含LED驱动器,响应速度10/5 (Typ.)(Tr/Td) ms。

  G104XVN01.0+AMT9509全贴合

  G104XVN01.0技术参数:G104XVN01.0分辨率是1024(RGB)×768 XGA 123PPI,亮度是470cd/m² (Typ.),对比度3000:1 (Typ.) (透射) ,可视角度89/89/89/89 (Typ.)(CR≥10) ,工作温度: -30 ~ 80 °C,存储温度: -30 ~ 80 °C,信号系统30 pins LVDS (1 ch,6/ 8-bit) , 端子,背光类型WLED [2 strings] , 50K小时 , 含LED驱动器,响应速度20/10 (Typ.)(Tr/Td) ms。

  AMT9509四线电阻触摸屛技术参数:

  1、ITO GLASS THICKNESS:1.10mm

  2、 COVERALL THICKNESS:1.5+0.1mm(WITHOUT LINER)

  3、CONNECTOR AND PINOUT AS INDICATED

  4、FRONT SURFACE:ANTI-GLARE HARDCOAT

  5、TAIL TYPE:IMMERSION GOLD PLATED FPC,ZIF

  6、OTHER SPEC:SEE APPROVAL SHEET

  7、 透光率为87%以上

  8、 工作温度:-40~85°C

  存储温度:-40~85°C

  9、显示区域:211.2(横) *158.8(竖) mm

  可视区域:215.00(横)*162.2(竖)mm

  外观尺寸:225.55(横)×172.95(竖) ×1.5(厚) mm



        友达10.4寸2款工业液晶屏亮度分别是400 cd/m²和470cd/m²,我们是先给液晶屏做加亮,亮度达到1500cd/m²,然后在配AMT9509做全贴合,贴合后亮度1200 cd/m²可以达到要求。

  客户的需求是一套结构可支持两种不同分辨率的选择,我们推荐用友达G104STN01.0和G104XVN01.0两种规格。1200 cd/m2工业级液晶显示屏,该系列还可提供灵活的选择,为四线电阻式触摸屏和增强的处理,如抗反射表面处理和光学粘接解决方案。具有高亮度和宽温,提供优越的阳光可读性,无论是在半室外或室外环境非常适合应用。

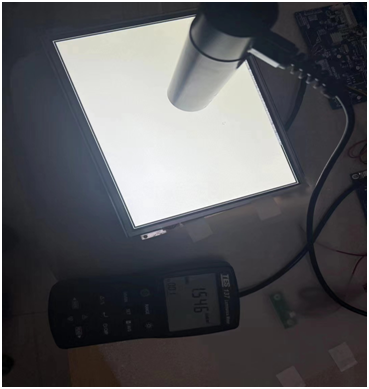

10.4寸,1024X768分辨率,全贴合AMT电阻屏,贴合以后成品实测亮度1546流明如上。




更多超声相控阵探伤仪产品应用的液晶屏方案,可以咨询杭州旭虹。给你推荐性价比最合适的液晶屏方案。



友达液晶屏:http://www.hzxuhong.com/auo/

友达10.4寸液晶屏选型:http://www.hzxuhong.com/auo/10.4inch/
