脉冲热压焊仪器使用7寸液晶屏带Touch方案

发布时间:2020-06-10

  产品名称:热压焊仪器

  热压焊仪器适用范围:

  加热回流焊接方式广泛应用于消费类电子,汽车电子,医疗等行业。

  热压焊仪器技术介绍:

  加热方式是利用脉冲电流流过钼、钛等高电阻材料时产生的焦耳热去加热焊接的方式。此工艺是将预先上好了助焊剂、镀了锡的零件加热到足以使焊锡熔化的温度,冷却固化后,这两个零件就通过固化的焊锡形成一个永久的电气机械连接。

  热压焊仪器构造示意图:


  热压焊仪器液晶屏选型要求:7寸液晶屏+触摸功能,宽温,长期稳定供货,价格实惠

  我们推荐方案:群创7寸原装液晶屏AT070TN92 +7寸四线电阻触摸屏

  AT070TN92分辨率是800(RGB)×480 (WVGA),亮度是250 cd/m² (Typ.),对比度500 : 1 (Typ.) (透射),可视角度70/70/50/70 (Typ.)(CR≥10),工作温度: -20 ~ 70 °C ,存储温度: -30 ~ 80 °C,信号系统Parallel RGB (1 ch, 6/8-bit) , FPC , 50 pins,背光类型3S9P WLED , 20K小时 , 无驱动,响应速度10/15 (Typ.)(Tr/Td) ms。

  7寸电阻触摸屏:外形尺寸277.70*180.60mm,动作区域:263.32*165.40mm,可视区域262.32*164.40(12.1inch),ITO厚度: 0.70mm,TouchIC 触摸 IC:ILI2511,触点数量10 points,驱动板的接口信息:USB/IIC,工作温度:-20℃~80℃,ESD 触摸面(接触 Touch):4kv,ESD 触摸面(空气 Air) :8kv。

  7寸四线电阻触摸屏技术参数:1、结构:film+glass+tail ,Film:雾面防牛(0.188mm),glass:500Ω/口 普通1.1mm,tail:FPC(pitch1.0),产品总厚度:触摸屏 1.45 ± 0.15mm

  2、电路等级:DC5V 1Ma

  3、绝缘阻抗:≥20MΩ(25V DC)

  4、线性:≤1.5%

  5、透光率:≥78%

  6、操作压力:50-120g

  7、使用寿命:≥1.000000次

  8、比划寿命:≥100000次

  9、工作环境:-20 ~ 70 °C

  10、存储温度:-30 ~ 80 °C

  11、X:200-900Ω Y: 200-900Ω

  12:未注尺寸公差按±0.5

  优缺点:客户之前用的是7寸的组装液晶屏,配了4线电阻触摸屏,组装屏需要按单生产,时常容易出现缺货现象,我们根据之前组装液晶屏参数推荐AT070TN92替代,并且对应的7寸国产4线电阻触摸屏。原装液晶供货稳定,质量可靠,不会出现色差,主要供货稳定,并且没有起订量的要求。

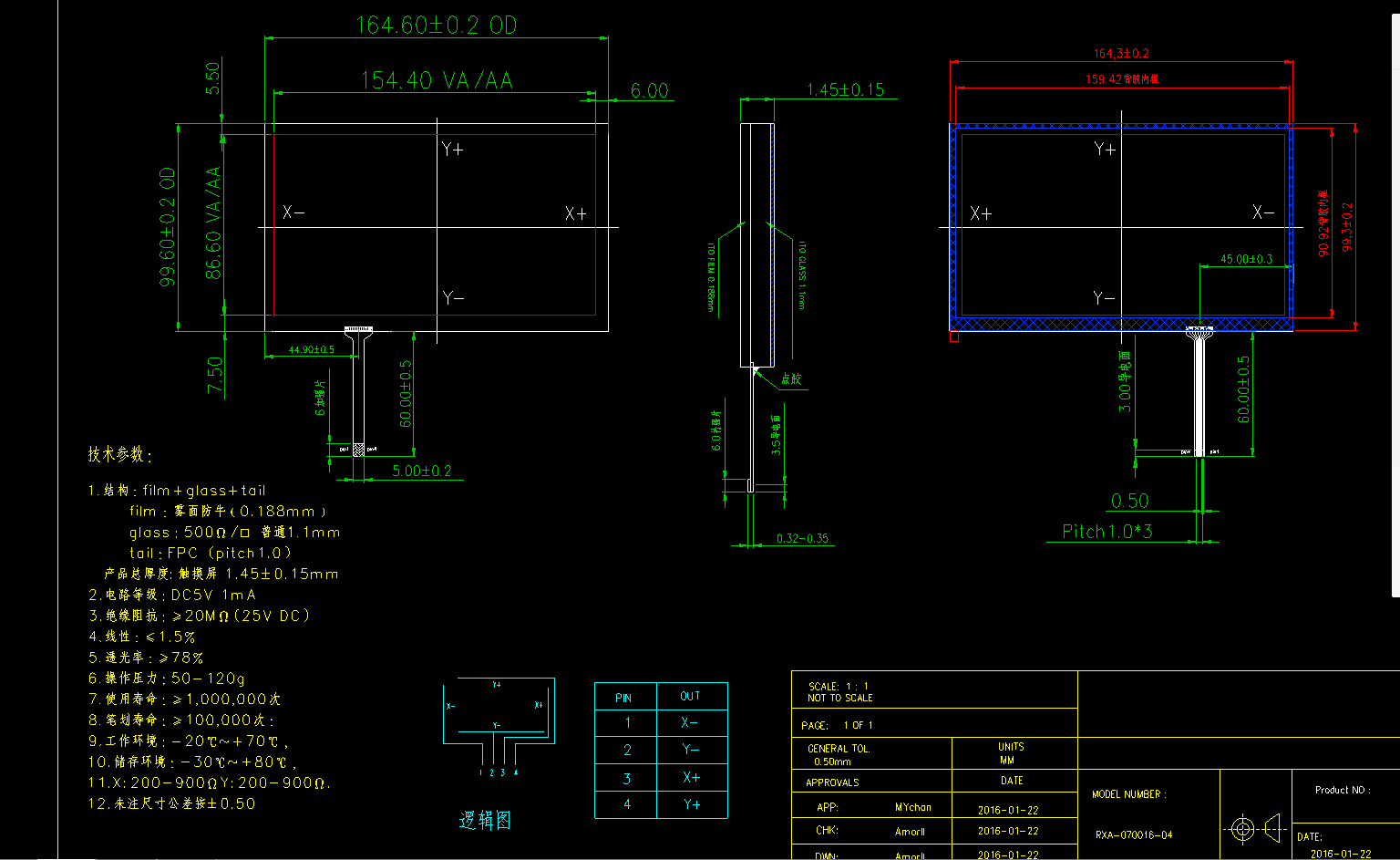

7寸4线电阻触摸屏:

7寸电阻 触摸屏


7寸液晶屏选型:http://www.hzxuhong.com/qunchuang/7inch/

群创液晶屏:http://www.hzxuhong.com/qunchuang/
