考勤机上5-7寸的RGB转lvds接口液晶屏的方案

发布时间:2020-05-15

  我们都知道工业液晶屏最小尺寸的lvds接口的液晶屏都要6.5寸的,故5寸液晶屏没有lvds接口的,其具体型号是G065VN01 V2, G065VN01 V2标准6.5寸工业级液晶屏,闸机、仪表、医疗等行业应用的选择比较多。价格比较贵,7寸lvds接口的液晶屏,也只有友达光电有几款和群创的1款,其型号G070VTN01.0、G070VW01 V0、G070VW01 V002、G070VAN01.0,NJ070NA-23A比如友达7寸G070VTN02.0、G070VVN01.2、G070VTT01.0,还有群创7寸AT070TN84 V.1、AT070TN92、AT070TN83 V.1、AT070TN94。

  很对客户液晶屏选型的时候希望参数要好点,比如宽温,显示亮度好,能应用工业车载环境下,并且对成本有要求的话,就不能直接选用友达和群创的LVDS接口的工业液晶屏。

  下面我们就来分享一个我们用在考勤机上的LVDS接口液晶屏的选型方案

  应用产品:考勤机

  客户液晶屏选型要求:5-7寸工业液晶屏,工作温度宽, LVDS接口,质量稳定,价格实惠

  我们推荐方案:群创7寸AT070TN94+RGB-LVDS 转接板

  推荐理由:客户选型5寸LVDS接口工业屏,5寸液晶屏LVDS接口目前没有,看了客户主板接口是插针式LVDS接口,友达7寸上面介绍的几个LVDS接口液晶屏均可以满足,但是成本高,故我们推荐群创的AT070TN94液晶屏+一个RGB-LVDS转接板,质量稳定,价格低。

  AT070TN94分辨率是800(RGB)×480 (WVGA),亮度是400 cd/m² (Typ.),对比度500 : 1 (Typ.) (透射),可视角度70/70/50/70 (Typ.)(CR≥10),工作温度: -30 ~ 85 °C,存储温度: -30 ~ 85 °C,信号系统Parallel RGB (1 ch, 6/8-bit) , FPC , 50 pins背光类型3S9P WLED , 20K hours , 不含驱动响应速度25 (Typ.)(Tr+Tf) ms。


  RGB-LVDS 的转接板:本转接板主要作用是把TTL 信号转换成LVDS信号(包含 TCON 需要的控制电压),用于 驱动 TTL液晶屏。工作温度范围 -40 到 70℃。其中RGB-LVDS 的转接板实物图:

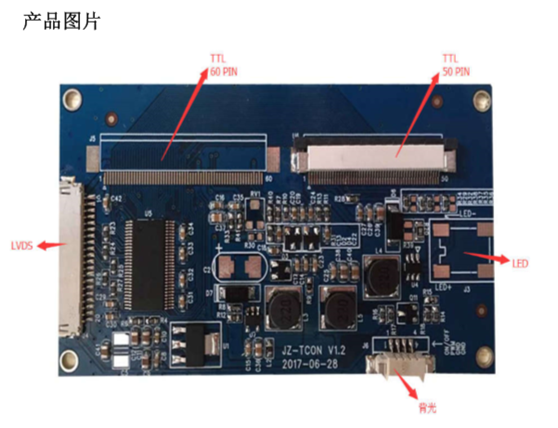

RGB-LVDS 的转接板


  下面AT070TN94+转接板方案实物搭配图:

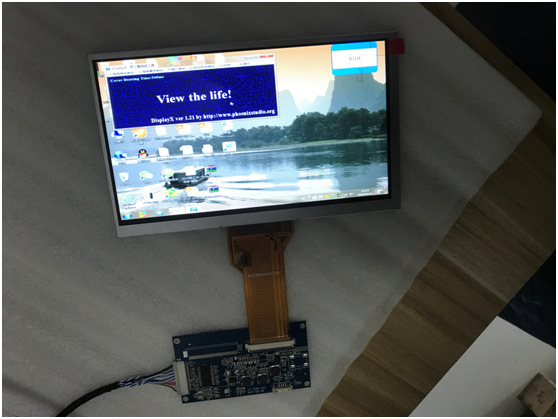

AT070TN94+转接板方案

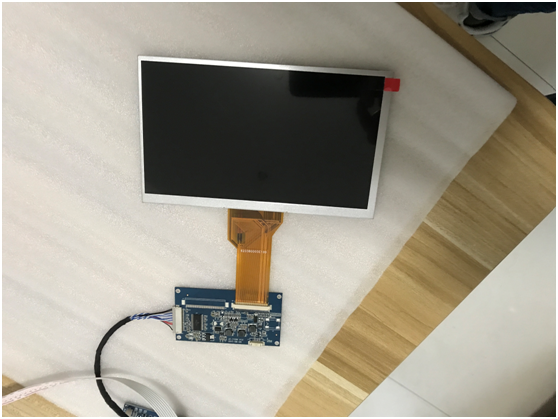

AT070TN94+转接板方案


  AT070TN94群创光电原厂原包7寸液晶屏,工作/存储温度宽,稳定性好,上图我们配好的点亮方案,生产状况2009,Q4开始量产,群创光电已经稳定供货11年,市场用量非常大,价格比较实惠,平时都有现货,所有出货都享受群创原厂一年质保。



更多7寸液晶屏选型方案,可以咨询杭州旭虹。给你推荐性价比最合适的液晶屏方案。



AT070TN94:http://www.hzxuhong.com/qunchuang/7inch/AT070TN94.html

群创7寸液晶屏:http://www.hzxuhong.com/qunchuang/7inch/
