一、友达液晶模组G240UAN01.3 应用详情
基本信息 : | 品牌 | 友达（AUO） | 型号名称 | G240UAN01.3 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 24.0吋 | 适用于 | 工业 | |
最大额定值 | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
抗振能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
典型特征 : | 白光LED背光，表面雾面 | |||
二、友达液晶模组G240UAN01.3 光学详情
基本信息 : | 亮度(cd/m²) | 410 (Typ.) | 对比度 | 1350 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 14 (Typ.)(Tr+Td) (ms) | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.18/1.25 (Typ./Max.)(9 points) |
三、友达液晶模组G240UAN01.3 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1200, WUXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.090×0.270 mm | 像素间距(W×H) | 0.270×0.270 mm [94PPI] | |
结构尺寸 : | 显示尺寸 | 518.4(W)×324(H) mm | 外观尺寸 | - |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观形状 | - | |
其它详情 : | 重量 | - | 表面处理 | 雾面 |
四、友达液晶模组G240UAN01.3 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G240UAN01.3 信号详情
信号电气 : | 输入电流 | - | 输入电压 | 12.0V (Typ.) | ||
功耗 | - | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
航空电子 | FI-RE51S-HF-R1500 | 1 pcs | 0.5 mm | 51 pins | ||
六、友达液晶模组G240UAN01.3 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 30K (Min.) 小时 | |
背光驱动 : | 无 | |||||
友达液晶模组G240UAN01.3概况：

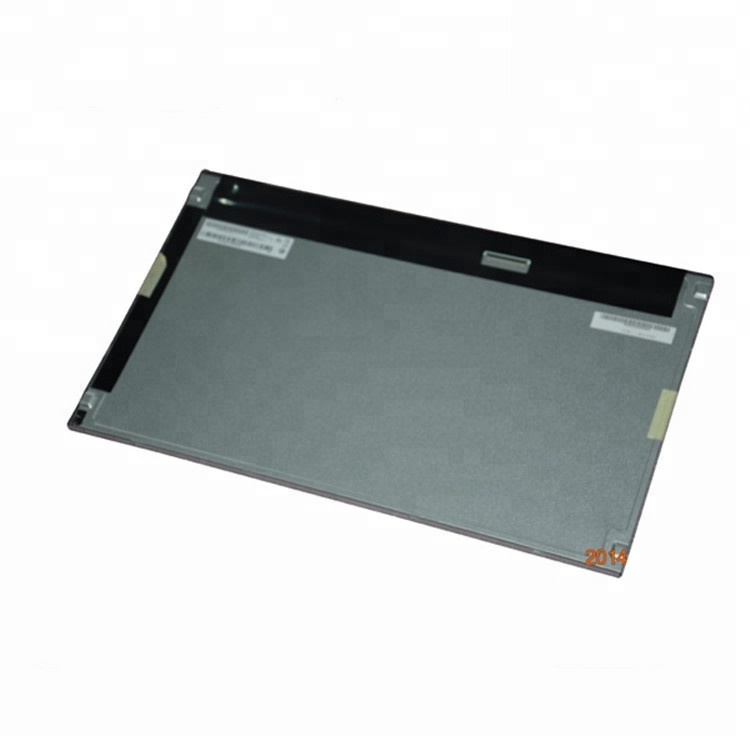

G240UAN01.3是友达 (AUO)推出的一款24.0吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。白光LED背光，表面雾面， 98% DCI-P3。G240UAN01.3推荐应用于工业等产品。
G240UAN01.3显示分辨率为1920(RGB)×1200(WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为518.4(宽)×324(高) mm，表面处理为雾面。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。G240UAN01.3采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G240UAN01.3于2022年Q2量产，当前生产状态为量产中。如果开发新产品想采用G240UAN01.3液晶模组，建议多了解一下关于G240UAN01.3的最新的生产状态信息和技术信息，G240UAN01.3所有参数值均以规格书为准，G240UAN01.3规格书和最新价格可以咨询杭州旭虹。
