G238HAN01.1

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 其他尺寸 >

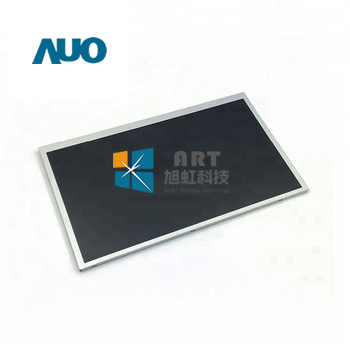

  • G238HAN01.1正面图
  • G238HAN01.1反面图
  • 型号:G238HAN01.1
  • 品牌:友达/auo
  • 尺寸:23.8英寸
  • 分辨率:1920(RGB)×1080 , FHD
  • 亮度:400 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.) (TM)
  • 工作温度:0 ~ 50 °C
  • 技术参数
  • 产品描述
  • 1、我公司G238HAN01.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达23.8寸工业液晶模组G238HAN01.1应用特征

    基本信息

    品牌

    型号

    屏幕类型

    其它名称

    友达

    G238HAN01.1

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    0 ~ 50 °C

    -20 ~ 60 °C

    -

    适用于:

    工业,医疗影像

    典型特征:

    广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏,信号端子倒装



    二、友达23.8寸工业液晶模组G238HAN01.1结构特征

    屏幕尺寸:

    23.8吋

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1920(RGB)×1080 ,   FHD

    RGB垂直条状

    0.0915×0.2745 mm

    0.2745×0.2745 mm

    结构尺寸:

    显示尺寸(H×V)

    可视尺寸(H×V)

    外观尺寸(H×V)

    外观厚度(mm)

    527.04×296.46 mm

    530.2×299.6 mm

    543×317.4 mm

    8.4/11.65   (Typ./.Max.) mm

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    16:9(H:V)

    风景模式

    -

    安装孔位:

    Side mounting holes (4-M3) on left, right   bezel

    其他参数:

    重量

    表面处理

    2.30Kgs (Typ.)

    雾面,Hard coating (3H)



    三、友达23.8寸工业液晶模组G238HAN01.1光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    400 cd/m² (Typ.)

    AHVA,常黑显示,透射式

    1000:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    89/89/89/89   (Typ.)(CR≥10)

    全视角

    14 (Typ.)(G to   G) (ms)

    色度

    Wx:0.313;   Wy:0.329

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    72% NTSC   (CIE1931)

    16.7M (6-bit +   Hi-FRC)

    1.25/1.33   (Typ./Max.)(9 points)



    四、友达23.8寸工业液晶模组G238HAN01.1电子特征

    刷新频率

    60Hz

    翻转扫描:

    No

    功率总耗:

    19.3W (Typ.)



    五、友达23.8寸工业液晶模组G238HAN01.1信号详情

    信号电气:

    输入电流

    0.64/0.76mA   (Typ./Max.)

    输入电压

    5.0V (Typ.)

    功率消耗

    3.2/3.8W   (Typ./Max.)

    信号接口

    LVDS (2 ch,   8-bit)

    接口特征:

    位置

    背面

    类型

    端子

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSBKT2407P30HB

    1.0 mm

    30pins

    1 pcs

    LVDS-30P2C8B-160A



    六、友达23.8寸工业液晶模组G238HAN01.1发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    18S4P

    位置

    侧入式光源

    可换性

    -

    灯管形状

    4

    灯管寿命

    50K(Min.)   (Hours)

    灯管电气:

    输入电流

    70/77mA   (Typ./Max.)

    输入电压

    48.6/57.6/64.8V   (Min./Typ./Max.)

    功耗

    16.1/18.1W   (Typ./.Max.)

    接口特征:

    位置

    背面

    类型

    端子

    接口详情:

    型号

    数量

    脚间距

    脚数

    脚定义

    3707K-S06N-21R

    1pcs

    1.0 mm

    6pins

    BLE-6PINS-CCAACC

    背光驱动:



    七、友达23.8寸工业液晶模组G238HAN01.1 包装详情

    包装箱:

    数量

    重量

    尺寸

    7 pcs / box

    12 Kgs

    610×270×430 mm   (L×W×H)



  • 友达23.8寸工业液晶模组G238HAN01.1概况:

    G238HAN01.1是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的23.8吋液晶模组产品,G238HAN01.1装配有WLED背光,无背光驱动,无触摸。工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。基于它广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏,信号端子倒装, TCO 6.0 Compliance等特征,推荐使用于工业,医疗影像等产品。



    G238HAN01.1作为一款AHVA,常黑显示,透射式液晶模组产品,G238HAN01.1可以提供400 cd/m²的显示亮度 1000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为14 (Typ.)(G to G) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,G238HAN01.1可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。背光方面此产品采用了18S4P WLED发光的侧入式光源(底部),光源的使用寿命为50K小时,不含背光驱动。G238HAN01.1采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G238HAN01.1于2018年Q1量产,当前生产状态为量产中。如果开发新产品想采用G238HAN01.1液晶模组,建议多了解一下关于G238HAN01.1的最新的生产状态信息和技术信息。G238HAN01.1所有参数值均以规格书为准,G238HAN01.1规格书和最新价格可以咨询杭州旭虹。
