G213UAN01.0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 其他尺寸 >

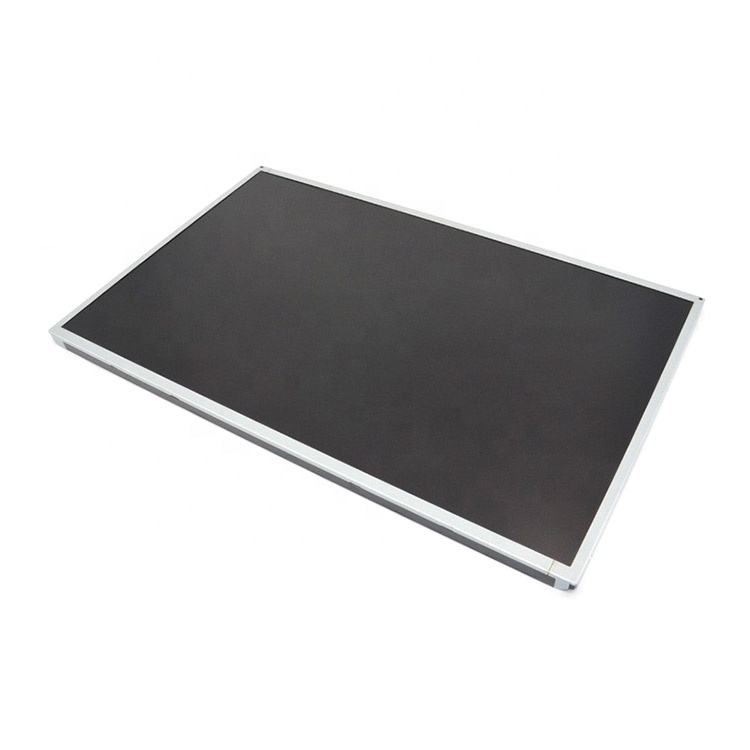

  • G213UAN01.0

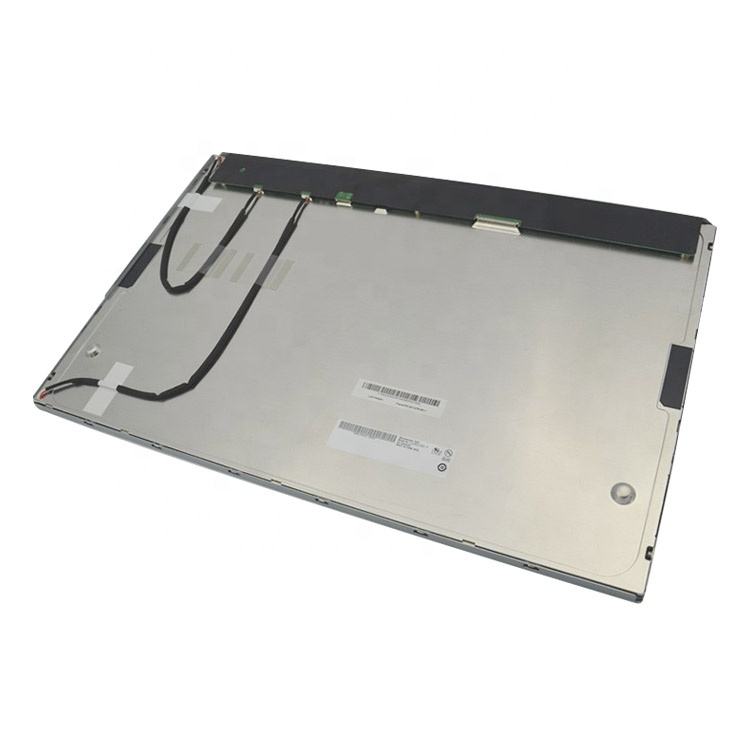

  • G213UAN01.0背面
  • 型号:G213UAN01.0
  • 品牌:友达/auo
  • 尺寸:21.3英寸
  • 分辨率:1600×1200
  • 亮度:500 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)
  • 接口:LVDS
  • 对比度:1800:1 (Typ.)
  • 工作温度: 0 ~ 50 °C
  • 技术参数
  • 产品描述
  • 一、友达液晶模组G213UAN01.0 应用详情

    基础信息 :

    制造商

    友达(AUO

    型号

    G213UAN01.0

    类型

    a-Si TFT-LCD , 液晶模组

    应用产品

    医疗影像

    对角尺寸

    21.3"



    应用环境 :

    存储温度

    -20 ~ 60 °C

    工作温度

    0 ~ 50 °C

    RoHS

    RoHS

    抗振性能

    -

    典型特征 :

    白光LED背光,寿命大于5万小时,表面雾面


    二、友达液晶模组G213UAN01.0 结构详情

    像素特征 :

    解析度

    1600(RGB)×1200, UXGA

    点间距(mm)

    0.090×0.270 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.270×0.270 (H×V)  [94PPI]

    结构尺寸 :

    显示区域(mm)

    432(H) × 324(V)

    开口区域(mm)

    -

    外观特征 :

    物理形状

    平面矩形

    外观样式

    -

    宽高比

    4:3 (H:V)

    风景肖像

    风景模式

    其它参数 :

    重量

    -

    表面处理

    雾面,Hard coating (3H)


    三、友达液晶模组G213UAN01.0 光学详情

    基础信息 :

    显示亮度

    500 cd/m² (Typ.)

    对比度

    1800:1 (Typ.) (透射)

    可视角度

    89/89/89/89 (Typ.)(CR10)

    显示模式

    AHVA,常黑显示,透射式

    推荐视角

    全视角

    响应时间(ms)

    8/8 (Typ.)(Tr/Td)

    色彩性能 :

    白色坐标

    -

    支持颜色

    16.7M (8-bit)

    显示性能 :

    室外可视性

    透射度

    -


    四、友达液晶模组G213UAN01.0 电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No


    五、友达液晶模组G213UAN01.0 信号详情

    信号电气 :

    电压供应

    12.0V (Typ.)

    电流供应

    -


    信号类型 :

    LVDS (2 ch, 8-bit)

    逻辑电压

    -


    接口特征 :

    位置

    -


    类型

    端子


    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    禾昌

    187114-30091

    1.0 mm

    30 pins

    1 pcs



    六、友达液晶模组G213UAN01.0 光源详情

    光源特征 :

    光源类型

    WLED

    数量

    -

    光源寿命

    50K (Min.) 小时

    是否可换

    -

    形状

    -

    光源位置

    侧入式光源

    接口特征 :

    位置

    -


    类型

    端子


    光源驱动 :







  • 友达液晶模组G213UAN01.0概况:

     G213UAN01.0是友达 (AUO)推出的一款21.3吋a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。白光LED背光,寿命大于5万小时,表面雾面。G213UAN01.0推荐应用于医疗影像等产品。


      G213UAN01.0显示分辨率为1600(RGB)×1200 (UXGA),宽高比为4:3 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为432(宽)×324(高) mm,表面处理为雾面,Hard coating (3H)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,不含背光驱动。G213UAN01.0采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


      G213UAN01.0于2023年Q1量产,当前生产状态为量产中。如果开发新产品想采用G213UAN01.0液晶模组,建议多了解一下关于G213UAN01.0的最新的生产状态信息和技术信息,G213UAN01.0所有参数值均以规格书为准,G213UAN01.0规格书和最新价格可以咨询杭州旭虹科技。
