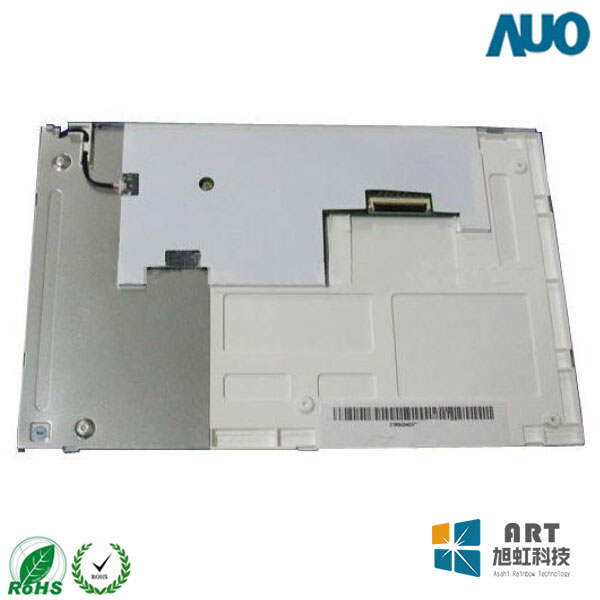

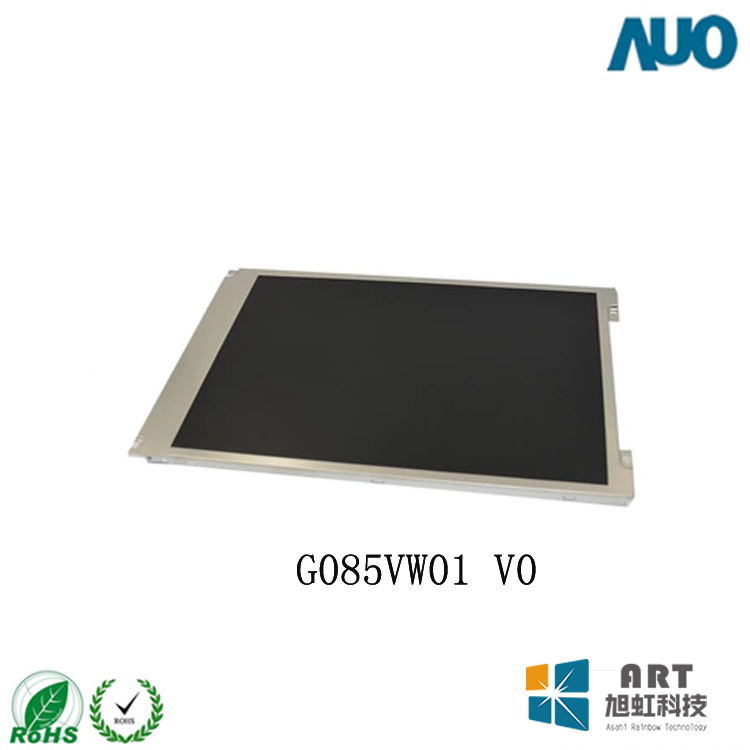

一、龙腾液晶模组G085VW01 V0 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G085VW01 V0 |
面板尺寸 | 8.5英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，背光易换，背光寿命大于5万小时，白光LED背光，含LED驱动器，180度翻转显示，表面雾面 | |||
二、龙腾液晶模组G085VW01 V0结构详情
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 点间距 | 0.077×0.231 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.231×0.231 (H×V) [109PPI] | |
结构尺寸 : | 显示区域（mm） | 184.8(H) × 110.88(V) | 可视区域（mm） | 189.8(H) × 116.0(V) |
外观尺寸（mm） | 210(H) × 134(V) | 外观厚度 | 10.0±0.5 | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 外观形状 | - | |
安装孔位 : | Rear mounting holes (4-Φ1.6) | |||
其它特征 : | 重量 | 250g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、龙腾液晶模组G085VW01 V0 光学详情
基本信息 : | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | 20/10 (Typ.)(Tr/Td)d) | |
色彩性能 : | 白色坐标 | Wx:0.300; Wy:0.320 | 支持颜色 | 262K (6-bit) |
色温 | 7351K | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、龙腾液晶模组G085VW01 V0 电子详情
帧频率： | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗: | 3.5W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、龙腾液晶模组G085VW01 V0信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 135/150/200mA (Min./Typ./Max.) | ||
功率消耗 | 0.5W (Typ.) | |||||
信号类型 : | CMOS (1 ch, 6-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
庆良 | 089H40-001100-G2-R | 0.5mm | 40pins | 1pcs | DRGB-40P1C6B-070A | |
六、龙腾液晶模组G085VW01 V0光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 光源寿命 | 50K (Min.) 小时 | |||||||
是否可换 | Replaceable | 形状 | - | 光源位置 | 侧入式光源 | ||||||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||||||
接口特征 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 | |||||||
恩得利 | 3808K-F05N-02R | 1 pcs | 5 pins | 1.25 mm | |||||||||
背光驱动： | 含LED驱动器 | ||||||||||||
驱动电气 : | 电压供应 | 12.0V (Typ.) | 电流供应 | 0.25A (Typ.) | |||||||||
功耗 | 3W (Typ.) | ||||||||||||
七、龙腾液晶模组G085VW01 V0包装详情
包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
30 pcs / box | 12 Kgs | 520×340×250 mm (L×W×H) |
G085VW01 V0 已2018年正式停产
G085VW01 V0 产品核心卖点
卖点 | 参数 | 客户价值 |
宽温设计 | -30℃ ~ 85℃ | 适应严寒/高温工业环境，满足户外、车载、工控等严苛场景 |
CMOS/TTL接口 | 40-pin Parallel | 兼容老式工业主板，适合老旧设备维修替换 |
适中亮度 | 300 cd/m² | 室内及半户外清晰可见，功耗均衡 |
长背光寿命 | 50,000小时 | 5万小时背光寿命，降低维护成本 |
背光可换 | 可更换式设计 | 延长模组使用寿命，降低维修成本 |
翻转显示 | 支持180°翻转 | 安装方向灵活，适应不同设备结构 |
雾面防眩光 | 3H硬度涂层 | 减少环境光反射 |
含LED驱动器 | 集成驱动 | 无需外置背光驱动板，简化设计 |
宽屏设计 | 15:9宽高比 | 适合视频及图形界面显示 |
停产替代方案建议
G085VW01 V0已停产，以下提供替代选型方案：
替代提示：
同尺寸升级：8.5寸800×480规格仍在产，京瓷TCG085WVLQDPNN-GN00亮度更高（400nit），是较好的替代选择。
不同尺寸，差不多参数和接口的液晶屏。
① G085VW01 V0停产公告
重要通知：G085VW01 V0 已正式停产（约2010年Q2量产，现已EOL）。新项目开发请优先采用替代型号，避免供应链中断风险。
推荐替代方案：
同规格替代：京瓷 TCG085WVLQDPNN-GN00（400nit，8.5寸，800×480，工业级）
维修备货：可联系客服查询G085VW01 V0是否还有现货库存
如需替代型号推荐及技术咨询，请联系客服。
② 产品亮点板块
产品特点：G085VW01 V0 是友达经典8.5寸宽温工业屏，自带LED驱动器，背光可更换，-30~85℃宽温设计，特别适合老旧设备维修替换。
亮点 | 说明 |
-30~85℃宽温 | 适应严寒/高温工业环境 |
CMOS/TTL接口 | 40-pin并行接口，兼容老式工业主板 |
300nit亮度 | 室内及半户外清晰可见 |
5万小时背光 | 长寿命设计，降低运维成本 |
背光可更换 | 可现场更换LED背光条，延长使用寿命 |
180°翻转显示 | 安装灵活，适应不同设备结构 |
含LED驱动器 | 无需外置背光驱动板 |
雾面防眩光 | 3H硬度，减少环境光反射 |
② 规格书下载板块
提供G085VW01 V0规格书PDF下载入口
如需要规格书，可以加我们qq或微信
④ G085VW01 V0应用场景板块
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、自动化设备 | 宽温+CMOS接口+长寿命 |
医疗设备 | 监护仪、医疗推车终端 | 宽温+高可靠性 |
车载显示 | 车载信息终端、工程机械仪表 | -30~85℃宽温+抗震 |
维修替换 | 老旧设备屏幕更换 | 现货库存+背光可换 |
⑤ 同系列选型参考
型号 | 分辨率 | 亮度 | 接口 | 工作温度 | 状态 |
G085VW01 V0 | 800×480 | 300 nits | CMOS | -30~85℃ | 已停产 |
G085VW01 V3 | 800×480 | 200 nits | CMOS | -30~85℃ | 已停产 |
京瓷TCG085WVLQDPNN-GN00 | 800×480 | 400 nits | LVDS | -20~ 70 °C | 量产 |
G085VW01 V0技术亮点详解
宽温设计
G085VW01 V0的-30~85℃宽温设计是其核心卖点之一，比普通消费级屏幕（0~50℃）适应范围广115℃。
环境类型 | 温度范围 | G085VW01 V0适用性 |
极寒环境 | -30℃以下 | 完全匹配 |
高温环境 | 85℃以下 | 完全匹配 |
户外终端 | 全年温差 | 完全匹配 |
工业车间 | 温差波动 | 完全匹配 |
背光可换设计
G085VW01 V0的背光可更换设计（Replaceable LED Backlight）是其区别于同类产品的核心优势：
特性 | 说明 | 客户价值 |
背光可换 | 支持现场更换LED背光条 | 屏显寿命可远超常规5万小时，大幅降低更换屏幕的成本 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计 |
维修友好 | 适合长周期维护设备 | 矿山设备、户外终端等难以频繁整屏更换的场景 |
