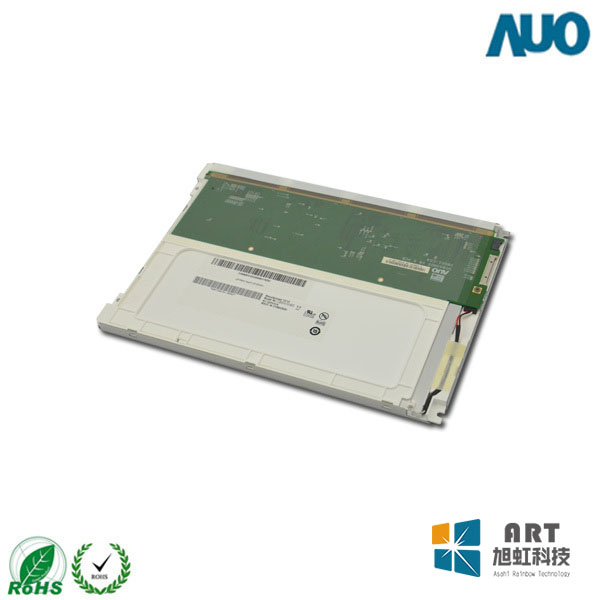

G084SN05 V9 友达8.4寸宽温工业液晶屏 | -30~85℃ 450nit LVDS接口（已停产）-升级替代G084SAN01.0
一、友达8.4寸宽温工控液晶屏G084SN05 V9基本参数
品牌 | 友达 (AUO) | 型号名称 | G084SN05 V9 |
屏幕尺寸 | 8.4英寸 | 屏幕类型 | 液晶模组, a-Si TFT-LCD |
分辨率 | 800(RGB)×600 [SVGA] | 像素配置 | RGB垂直条状 |
显示尺寸 | 170.4 × 127.8 mm (H×V) | 外观尺寸 | 203*142.5*8 mm (H×V×D) |
可视尺寸 | 174.15 × 131.2 mm (H×V) | 表面处理 | 雾面，Hard coating (3H) |
亮度 | 450 (cd/m²)(Typ.) | 对 比 度 | 600 : 1 (Typ.) [透射] |
最佳角度 | 6 o'clock | 光学模式 | TN，常白显示，透射式 |
可视角度 | 80/80/80/60 (Typ.(CR≥10) | 响应速度 | 20/10 (Typ.)(Tr/Td) ms |
颜色数量 | 262K/16.2M , 45%[CIE1931] | 背光类型 | 2 strings WLED , 50K小时 , 含LED驱动器 |
屏幕重量 | 250g (Typ.) | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无 |
信号系统 | LVDS (1 ch, 6/8-bit) , 端子 , 20 pins | 功耗 | 2.94W (Typ.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 存储温度: -30 ~ 85 °C 工作温度: -30 ~ 85 °C |
二、友达8.4寸宽温工控液晶屏G084SN05 V9信号详情
接口类型 | LVDS (1 ch, 6/8-bit) | |||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 270/330mA (Typ./Max.) |
FPC详情 : | 脚间距 | 1.0 mm | 数量 | 1 pcs |
脚数 | 20 pins | 信号电气功耗 | ||
三、友达8.4寸宽温工控液晶屏G084SN05 V9背光详情
背光类型 | WLED | 是否可换 | Replaceable |
背光数量 | 2 strings | 灯管形状 | 2串 |
背光寿命 | 50K(Min.) (Hours) | 位置 | 侧入式光源(底部) |
电压输入 | 电流输入 | ||
灯管电气功耗 | 1.92W (Typ.) | 类型 | 端子 |
驱动电气功耗 | 2.04/2.14W(Typ./Max.) | 背光驱动 | 含LED驱动器 |
四、友达8.4寸宽温工控液晶屏G084SN05 V9包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
30 pcs / 箱 | 12.0 Kgs | 405×328×301 mm |
如需要此款产品规格书和其他规格需求请联系我司业务部，我们将竭诚为您服务。
我司可以按客户的要求定制开模（包括更改背光，FPC，触摸屏等），并支持小量订单、长期供货。
G084SN05 V9 已正式停产，官方升级替代型号为G084SAN01.0。
G084SN05 V9 产品核心卖点
卖点 | 参数 | 客户价值 |
宽温设计 | -30℃ ~ 85℃ | 适应铸造车间、油田钻探等极端高温环境，85℃持续运行 |
高亮度 | 450 cd/m² | 室内及半户外清晰可见，可定制防眩光玻璃，适配强光环境 |
LVDS接口 | 20 pins，6/8-bit | 工业主板主流接口，抗干扰能力强，支持200米长线传输 |
长背光寿命 | 50,000小时 | 降低维护成本 |
背光可换 | 可更换式背光设计 | 延长模组使用寿命，降低维修成本 |
翻转显示 | 支持上/下、左/右翻转 | 安装方向灵活，适应不同设备结构 |
含LED驱动器 | 集成驱动 | 无需外置背光驱动板，简化设计 |
工业级可靠 | 雾面防眩光，1.5G抗震 | 通过MIL-STD-810G抗冲击认证，完美匹配工程机械驾驶舱震动场景 |
停产升级替代型号：G084SAN01.0
根据友达官方于2025年4月30日发布的产品升级公告，G084SN05 V9将于2024年Q4起逐步停产，由G084SAN01.0全面替代。
替代时间节点
时间节点 | 事项 |
2024年Q4 | G084SN05 V9逐步停产 |
2024年10月31日 | 最后下单日期（LTB）截止 |
2024年12月31日 | 旧型号库存清货期结束 |
2024年Q3起 | G084SAN01.0优先排产，标准交期缩短至4周 |
核心参数全面对比
对比项 | G084SN05 V9（原型号） | G084SAN01.0（升级款） | 升级说明 |
生产状态 | 已停产 | 量产中 | 长期供货保障 |
显示技术 | TN | AHVA（IPS级全视角） | 核心升级 |
可视角度 | 80/80/80/60° | 89/89/89/89°（全视角） | ⬆ 大幅提升 |
对比度 | 600:1 | 1000:1 | ⬆ 提升67% |
亮度 | 450 cd/m² | 450 cd/m² | 保持不变 |
分辨率 | 800×600 | 800×600 | 保持不变 |
接口 | LVDS 20 pins | LVDS 20 pins | 完全兼容 |
工作温度 | -30~85℃ | -30~85℃ | ⬆ 上限提升5℃ |
背光寿命 | 50,000小时 | 70,000小时 | ⬆ 延长40% |
功耗 | 2.94W | 降低15% | ⬆ 能效优化 |
MTBF | - | 80,000小时 | ⬆ 可靠性增强 |
尺寸/安装 | 203×142.5 mm | 203×142.5 mm | 完全一致 |
替代提示：
G084SAN01.0与G084SN05 V9外形尺寸、接口引脚定义完全一致，可实现Direct Replacement（直接替换），无需修改硬件；
升级后显示效果从TN提升至IPS全视角级别，彻底解决大视角灰阶反转问题；
背光寿命延长40%，功耗降低15%，MTBF提升至8万小时；
可选项丰富：支持电容触摸(CTP)/电阻触摸(RTP)，支持AG/AR/AF表面处理工艺
G084SN05 V9 → G084SAN01.0 升级核心价值
客户价值 | 说明 |
无需改版 | 引脚定义、尺寸、安装孔位完全兼容，可直接替换 |
显示效果质变 | TN升级AHVA全视角，89°全视角无偏色，彻底解决TN屏视角问题 |
对比度提升 | 从600:1提升至1000:1，提升67% |
维护成本降低 | 背光寿命从5万小时延长至7万小时，维护周期延长40% |
能效提升 | 功耗降低15%，适合电池供电设备 |
可靠性增强 | MTBF提升至80,000小时，通过工业级振动冲击测试 |
功能扩展 | 可选配触摸功能及AG/AR/AF表面处理 |
长期供货保障 | G084SAN01.0为量产型号，无停产风险 |
① 停产公告
重要通知：G084SN05 V9 已正式停产（2024年Q4 EOL，最后下单日2024/10/31）。如您正在使用该型号，建议尽快评估升级方案。新项目请直接采用最新升级替代型号G084SAN01.0。
官方推荐升级替代型号：G084SAN01.0
分辨率：800×600 SVGA（保持不变）
亮度：450 cd/m²（保持不变）
显示技术：AHVA全视角（TN→IPS升级）
可视角度：89°/89°/89°/89°全视角（大幅提升）
对比度：1000:1（提升67%）
背光寿命：70,000小时（延长40%）
功耗：降低15%
MTBF：80,000小时（可靠性增强）
引脚完全兼容，可直接替换，无需改板
如需替代型号推荐及技术咨询，请联系客服。
② 规格书下载板块
提供G084SN05 V9规格书PDF下载入口
同时提供替代型号G084SAN01.0规格书
如需要规格书，可以加我们qq或微信
③ 替代升级价值总结
客户价值 | 说明 |
无需改板 | 引脚定义、尺寸、安装孔位完全兼容，可直接替换 |
显示效果质变 | TN升级AHVA全视角，89°全视角无偏色，彻底解决TN屏视角问题 |
对比度提升 | 从600:1提升至1000:1，提升67% |
维护成本降低 | 背光寿命从5万小时延长至7万小时，维护周期延长40% |
长期供货保障 | G084SAN01.0为量产型号，无停产风险 |
④ 应用场景板块
G084SN05 V9及其替代型号广泛应用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | 宽温+LVDS接口+长寿命 |
铸造车间 | 近炉监控、高温环境设备 | 85℃高温持续运行 |
油田钻探 | 钻探台强光环境 | 450nit亮度+可定制防眩光 |
工程机械 | 驾驶舱仪表、车载终端 | 通过MIL-STD-810G抗冲击认证 |
户外终端 | 充电桩、快递柜 | 宽温+高亮 |
军工设备 | 便携终端、指挥系统 | 宽温+高可靠性 |
