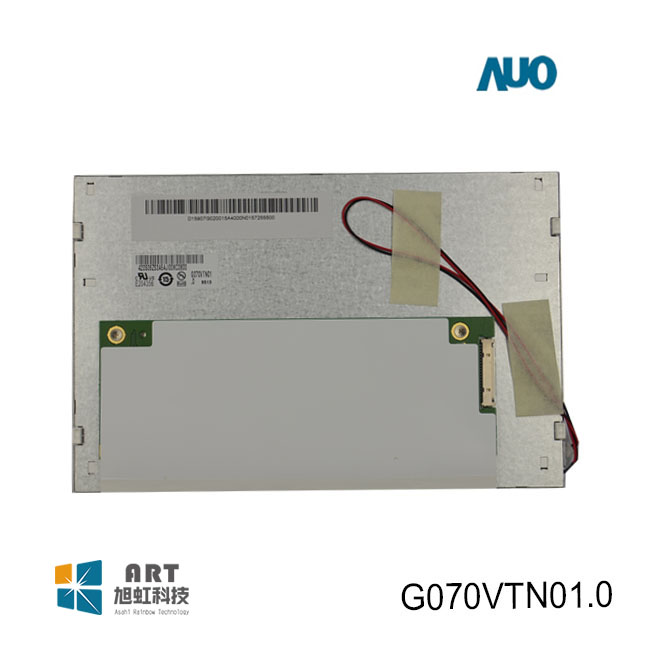

G070VTN01.0是友达7寸工业级液晶屏的主流型号，自2014年Q1量产以来，凭借稳定的性能和良好的性价比，广泛应用于工业HMI、车载终端、医疗设备、充电桩等领域。
一、友达7寸工业液晶屏G070VTN01.0基本参数
品牌 | 友达 (AUO) | 型号名称 | G070VTN01.0 |
屏幕尺寸 | 7.0英寸 | 屏幕类型 | 液晶模组, a-Si TFT-LCD |
分辨率 | 800×480(RGB) [WVGA] | 像素配置 | RGB水平条状 |
显示尺寸 | 152.4 × 91.44 mm (H×V) | 外观尺寸 | 170 × 111 × 8.3 mm (H×V×D) |
可视尺寸 | 155.2 × 92.84 mm (H×V) | 表面处理 | 雾面，Hard coating (3H) |
亮度 | 300 (Typ.) | 对 比 度 | 500 : 1 (Typ.) [透射] |
最佳角度 | 6 o'clock | 光学模式 | TN，常白显示，透射式 |
可视角度 | 65/65/50/60 (Typ.)(CR≥10) | 响应速度 | 12/18 (Typ.)(Tr/Td) ms |
颜色数量 | 262K/16.2M , 50% [CIE1931] | 背光类型 | 3S7P WLED , 30K小时 , 无驱动 |
屏幕重量 | 180g | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无 |
信号系统 | LVDS (1 ch, 6/8-bit) , 端子 , 20 pins | 功耗 | 1.80W (Typ.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C |
二、友达7寸工业液晶屏G070VTN01.0信号详情
接口类型 | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | ||
信号电气 | 电压输入 | 3.3V (Typ.) | 电流输入 | 100/120mA (Typ./Max.) |
FPC详情 | 脚间距 | 1.0 mm | 数量 | 1 pcs |
脚数 | 20 pins | 信号电气功耗 | 0.33/0.43W (Typ./Max.) | |
三、友达7寸工业液晶屏G070VTN01.0背光详情
背光类型 | WLED | 是否可换 | |
背光数量 | 3S7P | 灯管形状 | 阵列 |
背光寿命 | 30K(Min.) (Hours) | 位置 | 侧入式光源(底部) |
电压输入 | 9.6/10.5V (Typ./Max.) | 电流输入 | 140mA (Typ.) |
背光功耗 | 1.218/1.344/1.47W (Min./Typ./Max.) | 类型 | 端子 |
接口位置 | 背光驱动 | 无 |
四、友达7寸工业液晶屏G070VTN01.0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm |
G070VTN01.0是友达7寸工业级液晶屏的主流型号，自2014年Q1量产以来，凭借稳定的性能和良好的性价比，广泛应用于工业HMI、车载终端、医疗设备、充电桩等领域。
一、友达7寸工业液晶屏G070VTN01.0基本参数
品牌 | 友达 (AUO) | 型号名称 | G070VTN01.0 |
屏幕尺寸 | 7.0英寸 | 屏幕类型 | 液晶模组, a-Si TFT-LCD |
分辨率 | 800×480(RGB) [WVGA] | 像素配置 | RGB水平条状 |
显示尺寸 | 152.4 × 91.44 mm (H×V) | 外观尺寸 | 170 × 111 × 8.3 mm (H×V×D) |
可视尺寸 | 155.2 × 92.84 mm (H×V) | 表面处理 | 雾面，Hard coating (3H) |
亮度 | 300 (Typ.) | 对 比 度 | 500 : 1 (Typ.) [透射] |
最佳角度 | 6 o'clock | 光学模式 | TN，常白显示，透射式 |
可视角度 | 65/65/50/60 (Typ.)(CR≥10) | 响应速度 | 12/18 (Typ.)(Tr/Td) ms |
颜色数量 | 262K/16.2M , 50% [CIE1931] | 背光类型 | 3S7P WLED , 30K小时 , 无驱动 |
屏幕重量 | 180g | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无 |
信号系统 | LVDS (1 ch, 6/8-bit) , 端子 , 20 pins | 功耗 | 1.80W (Typ.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C |
二、友达7寸工业液晶屏G070VTN01.0信号详情
接口类型 | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | ||
信号电气 | 电压输入 | 3.3V (Typ.) | 电流输入 | 100/120mA (Typ./Max.) |
FPC详情 | 脚间距 | 1.0 mm | 数量 | 1 pcs |
脚数 | 20 pins | 信号电气功耗 | 0.33/0.43W (Typ./Max.) | |
三、友达7寸工业液晶屏G070VTN01.0背光详情
背光类型 | WLED | 是否可换 | |
背光数量 | 3S7P | 灯管形状 | 阵列 |
背光寿命 | 30K(Min.) (Hours) | 位置 | 侧入式光源(底部) |
电压输入 | 9.6/10.5V (Typ./Max.) | 电流输入 | 140mA (Typ.) |
背光功耗 | 1.218/1.344/1.47W (Min./Typ./Max.) | 类型 | 端子 |
接口位置 | 背光驱动 | 无 |
四、友达7寸工业液晶屏G070VTN01.0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
