一、友达7寸工业液晶模组B070ATN01.0应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | B070ATN01.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 60 °C | -30 ~ 70 °C | - | |
适用于： | 数码相框，便携式DVD,工业，平板电脑 | |||
典型特征： | 表面镜面，6/8位灰阶可选，风景模式，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、友达7寸工业液晶模组B070ATN01.0结构特征
屏幕尺寸： | 7.0吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1024(RGB)×600 , WSVGA | RGB垂直条状 | 0.050×0.150 mm | 0.150×0.150 mm | |
结构尺寸： | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
153.6×90 mm | 155.6×92.0 mm | 167.25×104.65 mm | 2.9/4.8 (Typ./Max.) mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 17:10 (H:V) | 风景模式 | - | |
安装孔位： | Without | |||
其他参数： | 重量 | 表面处理 | ||
100g | 镜面 (Haze 0%)，Hard coating (3H)，反射率 4.3% (Typ.) | |||
三、友达7寸工业液晶模组B070ATN01.0光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
350 cd/m² (Typ.) | TN，常白显示，透射式 | 700:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
75/75/70/75 (Typ.)(CR≥10) | - | 16 (Typ.)(Tr+Td) (ms) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + FRC) | 1.17/1.25 (Typ./Max.)(5 points) | |
四、友达7寸工业液晶模组B070ATN01.0电子特征
刷新频率： | 60Hz |
翻转扫描： | 翻转 (水平/垂直) |
功率总耗： | 2.30W (Typ.) |
五、友达7寸工业液晶模组B070ATN01.0信号详情
信号电气： | 输入电流 | 139mA (Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.5W (Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | - | 类型 | FPC | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.3 mm | 39pins | 1 pcs | - | |||
六、友达7寸工业液晶模组B070ATN01.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 4S6P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 15K(Min.) | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
12.4/13.2V (Typ./Max.) | 120mA (Typ.) | 1.488/1.584W (Typ./Max.) | ||||
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 | 无 | |||||
七、友达7寸工业液晶模组B070ATN01.0包装特征
包装箱： | 数量 | 重量 | 尺寸 |
78 pcs / box | 11.0 Kgs | 584×379×226 mm (L×W×H) |
友达7寸工业液晶模组B070ATN01.0概况：

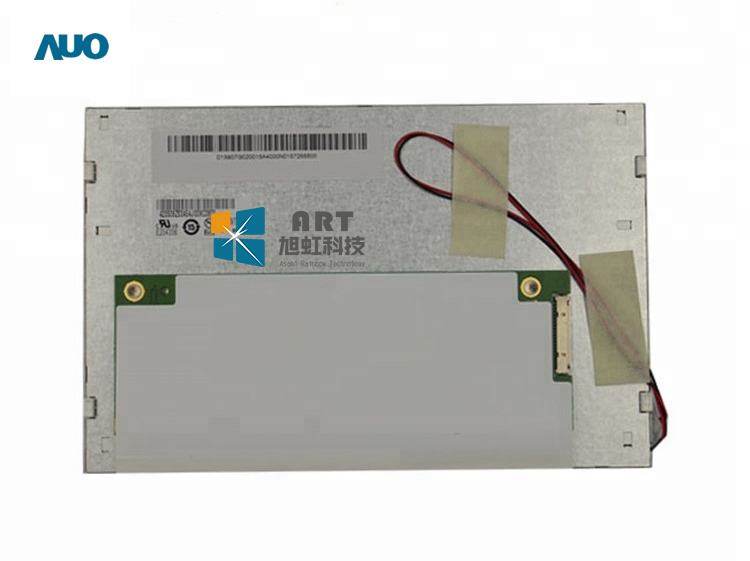

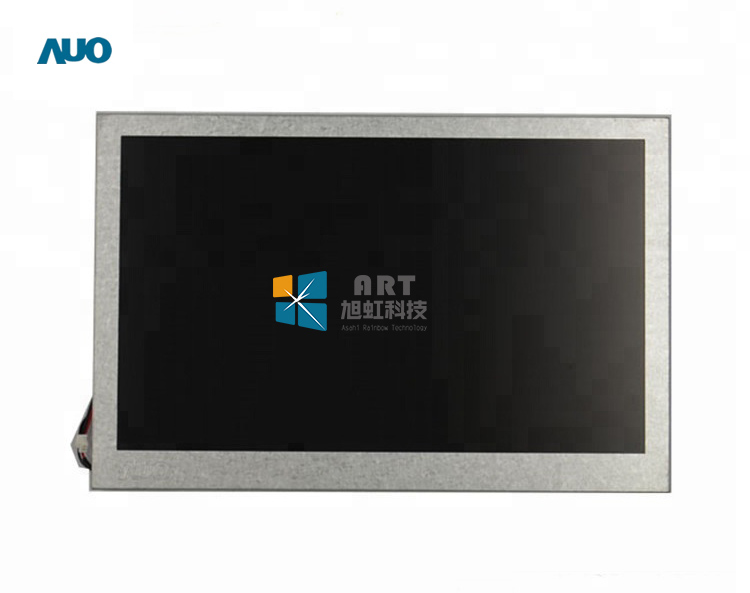

B070ATN01.0是友达 (AUO)推出的一款7.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。表面镜面，6/8位灰阶可选，风景模式，白光LED背光，宽屏，上/下,左/右翻转显示。推荐应用于平板电脑，工业，数码相框，便携式DVD。
B070ATN01.0作为一款TN，常白显示，透射式液晶模组产品，B070ATN01.0可以提供350 cd/m²的显示亮度 700:1的透射对比度，以及75/75/70/75 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为16 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，此产品可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。背光方面此产品采用了4S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。B070ATN01.0采用了LVDS (1 ch, 6/8-bit)信号接口，总共39 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
B070ATN01.0于2014年Q4量产，于2019年Q4停产，当前生产状态为量产中。如果开发新产品想采用B070ATN01.0液晶模组，建议多了解一下关于B070ATN01.0的最新的生产状态信息和技术信息，B070ATN01.0所有参数均以规格书为准，B070ATN01.0规格书和最新价格可以咨询杭州旭虹。
