1、我公司G050VTN01.0 为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达液晶模组G050VTN01.0 应用详情
基本信息 : | 品牌 | 友达(AUO) | 型号名称 | G050VTN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 5.0吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -20~ 70 °C | 存储温度 | -30 ~ 80 °C |
抗振能力 | 2.0G (19.6 m/s²) | RoHS | RoHS | |
典型特征 : | 白光LED背光，表面镜面 | |||
二、友达液晶模组G050VTN01.0 光学详情
基本信息 : | 亮度(cd/m²) | 370 (Typ.) | 对比度 | 600 : 1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
可视角度 | 75/75/65/75 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.310; Wy:0.330 | 颜色数量 | 16.2M (6-bit + FRC) |
色温 | 6638K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 53% | sRGB覆盖率 | 75% |
Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 55% | |
Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G050VTN01.0 结构详情
像素特征 : | 分辨率 | 800(RGB)×480, WVGA | 像素配置 | RGB垂直条状 |
点间距 | 0.045×0.135 mm (H×V) | 像素间距(W×H) | 0.135×0.135 mm (H×V) [188PPI] | |
结构尺寸 : | 显示尺寸 | 108×64.8 mm (H×V) | 外观尺寸 | 120.7×76.3 mm (H×V) |
可视尺寸 | 111.25×68.7 mm (H×V) | 外观厚度 | 3.1±0.2 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 15:9 | 外观形状 | - | |
安装孔位 : | Without | |||
其它详情 : | 重量 | 58.0±2.0g | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
四、友达液晶模组G050VTN01.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
时序控制 (T-CON) : | TBD |
五、友达液晶模组G043FTT01.0 信号详情
信号电气 : | 输入电流 | 75/90mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功耗 | 0.25/0.3W (Typ./Max.) | 信号接口 | TTL (1 ch, 8-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
1 pcs | 0.5 mm | 40 pins | ||||
六、友达液晶模组G050VTN01.0 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | 9S1P | 灯管形状 | 阵列 | 寿命 | 20K (Min.) 小时 | |
灯管电气 : | 输入电流 | 60mA (Typ.) | 输入电压 | 8.4/9.0/9.9V (Min./Typ./Max.) | ||
功耗 | 0.5/0.54/0.59W (Min./Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、友达液晶模组G050VTN01.0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
120 pcs / 箱 | 520×340×250 mm (L×W×H) | 13 Kgs (Max.) |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准！

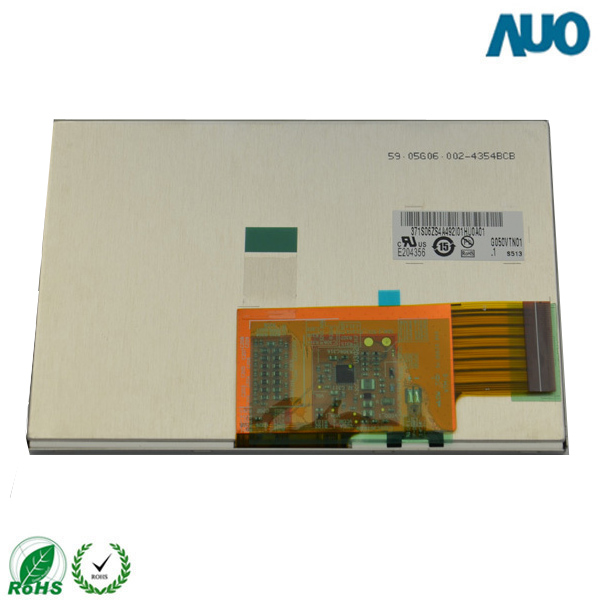

友达5寸工业液晶面板G050VTN01.0概况：
G050VTN01.0是友达光电 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的5.0吋液晶模组产品，G050VTN01.0装配有WLED背光，无背光驱动，无触摸。作为一款TN，常白显示，透射式液晶模组产品，G050VTN01.0可以提供370 cd/m²的显示亮度 600:1的透射对比度，以及75/75/65/75 (Typ.)(CR≥10)(L/R/U/D)的可视角度，G050VTN01.0响应时间为20 (Typ.)(Tr+Td) ms。
由于G050VTN01.0每个像素点采用了6-bit + Dithering灰阶信号，G050VTN01.0可以显示16.2M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。背光方面G050VTN01.0采用了3S3P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。G050VTN01.0采用了TTL (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。G050VTN01.0的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用G050VTN01.0液晶模组，所有的参数都以规格书为准！G050VTN01.0产品于2015年Q3量产，当前生产状态为量产中。G050VTN01.0的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。基于G050VTN01.0表面镜面，风景模式，白光LED背光，宽屏等特征，G050VTN01.0型号推荐使用于工业等产品。
