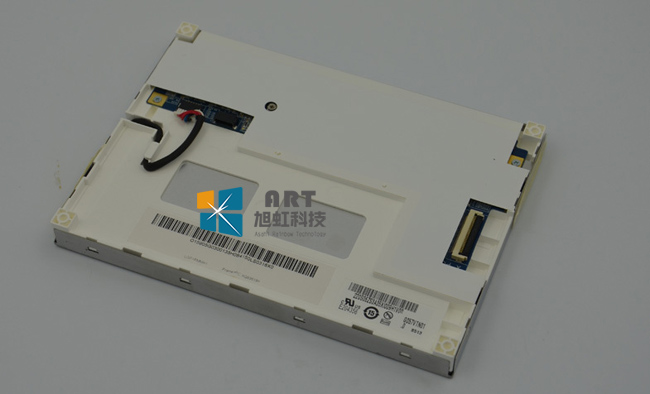

一、友达5.7寸工业液晶屏G057VTN01.0基本参数
品牌 | 友达 (AUO) | 型号名称 | G057VTN01.0 |
屏幕尺寸 | 5.7 inch | 屏幕类型 | 液晶模组 , a-Si TFT-LCD |
分辨率 | 640(RGB)×480 (VGA) | 像素配置 | RGB垂直条状 |
显示尺寸 | 115.2 × 86.4 (H×V) mm | 外观尺寸 | 144 × 104.6 × 12.8 (H×V×D) mm |
可视尺寸 | 118.2 × 89.4 (H×V) mm | 表面处理 | 雾面，Hard coating (3H) |
亮度 | 530 cd/m² (Typ.) | 对 比 度 | 800 : 1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 光学模式 | TN，常白显示，透射式 |
可视角度 | 80/80/70/70 (Typ.)(CR≥10) | 响应速度 | 15/10 (Typ.)(Tr/Td) ms |
颜色数量 | 262K , 50% (CIE1931) | 背光类型 | WLED , 50K hours , 含LED驱动器 |
屏幕重量 | 150/165g (Typ./Max.) | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无触摸 |
信号系统 | CMOS (1 ch, 6-bit) , 端子 , 33 pins | 功耗 | 3.6W (Typ.) |
供应电压 | 3.3V (Typ.) | 工作温度 | -30 ~ 85 °C |
存储温度 | -30 ~ 85 °C | 抗振能力 | 6.8G (66.64 m/s²) |
二、友达5.7寸工业液晶屏G057VTN01.0信号详情
接口类型： | CMOS (1 ch, 6-bit) | 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 150/165mA (Typ./Max.) |
FPC详情 : | 脚间距 | 0.5 mm | 数量 | 1 pcs |
脚数 | 33 pins | 信号电气功耗 | 0.50/0.55W (Typ./Max.) | |
三、友达5.7寸工业液晶屏G057VTN01.0背光详情
背光类型 | WLED | 是否可换 | No |
背光数量 | - | 灯管形状 | - |
背光寿命 | 50K(Min.) (Hours) | 位置 | 侧入式光源 |
电压输入 | 32/40V (Typ./Max.) | 电流输入 | 80mA (Typ.) |
背光功耗 | 2.56/3.2W (Typ./Max.) | 类型 | 端子 |
接口位置 | 背光驱动 | 含LED驱动器 |
四、友达5.7寸工业液晶屏G057VTN01.0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 12.95 Kgs | 520×340×250 mm |
1.G057VTN01.0产品核心卖点
卖点 | 参数 | 客户价值 |
超宽温 | -30℃ ~ 85℃ | 适应严寒/高温环境稳定运行 |
高亮度 | 530 cd/m² | 半户外及强光环境清晰可视 |
超强抗震 | 6.8G | 远超常规1.5G标准，适应重型机械、车载等振动环境 |
TTL接口 | CMOS 33-pin | 标准接口，兼容主流工控主板 |
含LED驱动器 | 集成驱动 | 简化背光电路设计 |
长背光寿命 | 50,000小时 | 降低维护成本 |
2.停产替代型号：G057VN01 V220
2.1 核心替代推荐：G057VN01 V220
G057VN01 V220 是友达推出的VGA分辨率（640×480）升级款，主要面向需要更高分辨率的应用场景。
对比项 | G057VTN01.0（原型号） | G057VN01 V220（升级款） | 升级说明 |
生产状态 | ❌ 已停产 | ✅ 量产中 | 长期供货保障 |
尺寸 | 5.7英寸 | 5.7英寸 | 相同 |
分辨率 | 640×480 (VGA) | 640×480 (VGA) | 相同 |
亮度 | 530 cd/m² | 700 cd/m² | ⬆ 提升 |
显示技术 | TN | AHVA（IPS级全视角） | 核心升级 |
可视角度 | 80/80/70/70 | 89/89/89/89（全视角） | ⬆ 大幅提升 |
对比度 | 800:1 | 1000:1 | ⬆ 提升25% |
背光寿命 | 50,000小时 | 70,000小时 | ⬆ 延长40% |
接口 | CMOS 33-pin | CMOS 33-pin | 完全兼容 |
工作温度 | -30℃ ~ 85℃ | -30℃ ~ 85℃ | 相同 |
尺寸/安装 | 144×104.6 mm | 144×104.6 mm | 完全一致 |
2.2 技术升级核心优势
升级项 | G057VTN01.0规格 | G057VN01 V220规格 | 客户价值 |
显示技术 | TN（常白显示） | AHVA（常黑显示） | 黑色更深邃，侧看无色偏 |
可视角度 | 80/80/70/70 | 89/89/89/89（全视角） | 多人共视体验提升 |
背光寿命 | 50,000小时 | 70,000小时 | 维护周期延长40% |
驱动IC | 旧版IC | 新一代IC | 信号处理更稳定 |
替代提示：G057VN01 V220 的尺寸、接口引脚定义及安装孔位与 G057VTN01.0 完全一致，可实现直接替换，无需修改硬件设计。此外，该型号采用AHVA全视角技术（AUO自主优化的IPS衍生结构），具备更高透光率与更低驱动功耗，同时维持全视角特性。
3. 同系列替代选项对比
为便于客户根据项目需求选型，以下是友达5.7寸系列完整替代路径：
型号 | 分辨率 | 亮度 | 视角 | 背光寿命 | 接口 | 状态 | 推荐场景 |
G057VTN01.0 | 640×480 | 530 cd/m² | TN 80/80/70/70 | 50K h | CMOS | ❌ 已停产 | |
G057VN01 V220 | 640×480 | 700 cd/m² | AHVA全视角 | 70K h | CMOS | ✅ 量产中 | 首选替代（高分辨率保留） |
G057VTN01.0库存 | 640×480 | 530 cd/m² | TN 80/80/70/70 | 50K h | CMOS | 尾货 | 紧急采购过渡 |
选型提示：
如需保留VGA高分辨率：推荐 G057VN01 V220，分辨率完全一致，且显示效果和背光寿命全面升级
如需更高亮度（户外场景）：可考虑 AHVA 高亮系列
如可接受分辨率降低：可考虑 QVGA 系列（320×240），如 G057QAN01.0/1.1/1.4
3.停产公告和规格书申请
① G057VTN01.0停产公告
重要通知：G057VTN01.0 于2012年Q4量产，于2021年Q3停产，当前生产状态为已停产。如您正在使用该型号或计划新项目采用，建议尽快评估替代方案。官方推荐升级替代型号为 G057VN01 V220（640×480 VGA保留 + AHVA全视角 + 700nit高亮 + 7万小时背光）。如需替代型号推荐及技术咨询，请联系客服。
②规格书下载板块
提供G057VTN01.0规格书PDF
同时提供替代型号G057VN01 V220规格书
如需要规格书，可以加我们qq或微信
③ 替代升级价值总结
客户价值 | 说明 |
无需改板 | 引脚定义、尺寸、安装孔位完全兼容，可直接替换 |
显示效果提升 | TN升级AHVA全视角，89°全视角无偏色 |
亮度提升 | 从530nit提升至700nit，强光下更清晰 |
维护成本降低 | 背光寿命从5万小时延长至7万小时，维护周期延长40% |
长期供货保障 | G057VN01 V220为量产型号，无停产风险 |
④ 应用场景板块
G057VTN01.0及其替代型号广泛应用于以下场景
应用领域 | 具体场景 | 选型理由 |
工业HMI | PLC操作面板、自动化设备、数控机床 | 宽温、抗震、长寿命 |
切割机设备 | 激光切割机、石材切割机控制终端 | 6.8G抗震，适应振动环境 |
车载显示 | 工程机械仪表、农机导航 | -30~85℃宽温，适应户外作业 |
医疗设备 | 病人监护仪、医疗推车终端 | 高对比度、色彩准确 |
能源终端 | 充电桩、电力监控设备 | 宽温、高可靠性 |
