G057QN01 V2

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 5.7寸 >
  • G057QN01 V2正面图

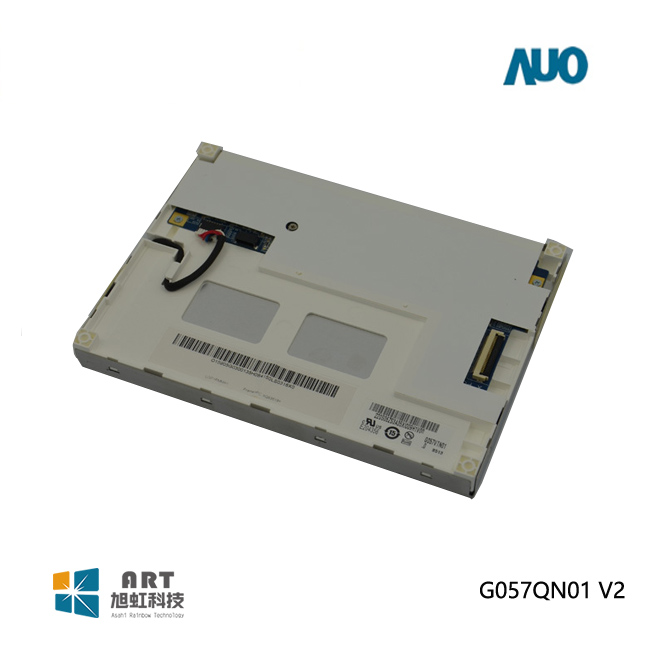

  • G057QN01 V2背面图
  • 型号:G057QN01 V2
  • 品牌:友达/auo
  • 尺寸:5.7寸
  • 分辨率:320×240
  • 亮度:800 cd/m²(Typ.)
  • 视角:80/80/70/70 (Typ.)(CR≥10)
  • 接口:CMOS
  • 对比度:800 : 1 (Typ.)
  • 工作温度:-30 ~ 85 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G057QN01 V2为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达液晶模组G057QN01 V2 应用详情

    基本信息 :

    品牌

    友达(AUO)

    型号名称

    G057QN01 V2

    屏幕类型

    a-Si TFT-LCD , 液晶模组



    屏幕尺寸

    5.7

    适用于

    工业,户外高亮

    最大额定值 :


    工作温度

    -30~ 85 °C

    存储温度

    -30 ~ 85 °C

    抗振能力

    1.5G (14.7 m/s²)

    RoHS

    RoHS

    典型特征 :

    宽温,高亮度,背光易换,白光LED背光,寿命大于5万小时,含LED驱动器,上/下,左/右翻转显示,表面雾面



    二、友达液晶模组G057QN01 V2光学详情

    基本信息 :

    亮度(cd/m²)

    800 (Typ.)

    对比度

    800 : 1 (Typ.) (透射)

    最佳角度

    12 o'clock

    响应速度

    15/10 (Typ.)(Tr/Td) ms

    可视角度

    80/80/70/70 (Typ.)(CR10))

    光学模式

    TN,常白显示,透射式

    色彩性能 :


    色度

    Wx:0.313 Wy:0.329

    颜色数量

    262K (6-bit)

    色温

    6485K

    白场变动

    1.30 (Max.)(5 points)

    1931色域 :

    NTSC比值

    49%

    sRGB覆盖率

    69%

    Adobe RGB覆盖率

    52%

    DCI-P3覆盖率

    51%

    Rec.2020覆盖率

    37%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

    显示性能 :

    室外可视性

    透射度

    -


    三、友达液晶模组G057QN01 V2 结构详情

    像素特征 :

    分辨率

    320(RGB)×240, QVGA

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.120×0.360 mm

    像素间距(W×H)

    0.360×0.360 mm  [70PPI]]

    结构尺寸 :

    显示尺寸

    115.2(W)×86.4(H) mm

    外观尺寸

    144(W)×104.6(H) mm

    可视尺寸

    118.2(W)×89.4(H) mm

    外观厚度

    12.3/12.8 (Typ./Max.) mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    4:3

    外观形状

    -

    安装孔位 :

    Rear mounting holes (4-Φ2.6)

    其它详情 :

    重量

    150/165g (Typ./Max.)

    表面处理

    雾面,Hard coating (3H)


    四、友达液晶模组G057QN01 V2 电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    翻转 (水平/垂直)

    功率总耗

    3.37W (Typ.)

    时序控制 (T-CON) :

    Embedded T-CON


    五、友达液晶模组G057QN01 V2 信号详情

    信号电气 :

    输入电流

    115/130mA (Typ./Max.)

    输入电压

    3.3V (Typ.)

    功率消耗

    0.46/0.51W (Typ./Max.)

    信号接口

    CMOS (1 ch, 6-bit)

    逻辑电压 :

    0VIL0.3VDD; 0.7VDDVIHVDD

    接口特征 :

    位置

    -


    类型

    端子


    信号接口 :

    品牌

    型号

    数量

    脚间距

    脚数

    脚定义

    庆良

    089H33-000100-G2-R

    1 pcs

    0.5 mm


    33pins

    DRGB-33P1C6B-010A


    六、友达液晶模组G057QN01 V2发光详情

    灯管特征:

    灯管类型

    WLED

    背光可换性

    Replaceable

    位置

    侧入式光源

    数量

    -

    灯管形状

    -

    寿命

    50K (Min.) 小时

    灯管电气 :

    输入电流

    100mA (Typ.)

    输入电压

    25.6/29.2V (Typ./Max.)

    功耗

    2.56/2.92W (Typ./Max.)

    接口特征 :

    位置

    -


    类型

    端子

    背光驱动 :

    含LED驱动器

    信号详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    日压端子

    SM06B-SRKS-G-TB

    1.0 mm

    6 pins

    1 pcs


    驱动电气 :

    输入电压

    9.0/12.0/20.0V (Min./Typ./Max.)

    输入电流

    0.24/0.29A (Typ./Max.)

    功率消耗

    2.88/3.48W (Typ./Max.)

    七、友达液晶模组G057QN01 V2包装详情

    包装箱 :

    数量

    尺寸 (L×W×H)

    重量

    60pcs /

    520×340×250 mm

    12.95 Kgs (Max.)




  • 友达5.7寸液晶屏G057QN01 V2概况:

    G057QN01 V2 (别名: G057QN01 V.2)是友达光电推出的一款采用a-Si TFT-LCD技术的5.7寸液晶模组产品,G057QN01 V2工作温度为 -30 ~ 85°C,存储温度为 -30 ~ 85°C,耐振动性为1.5G (14.7 m/s²)。基于它表面雾面,广视角,风景模式,宽温,高亮度,背光易换,白光LED背光,背光寿命大于5万小时,上/下,左/右翻转显示等特征,G057QN01 V2推荐使用于工业,户外高亮等产品。


    G057QN01 V2装配有WLED背光,含LED驱动器背光驱动,无触摸。G057QN01 V2作为一款TN,常白显示,透射式液晶模组产品,G057QN01 V2可以提供800 cd/m²的显示亮度 800:1的透射对比度,以及80/80/70/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为15/10 (Typ.)(Tr/Td) ms。G057QN01 V2每个像素点采用了6-bit灰阶信号,G057QN01 V2可以显示262K颜色,其显示的色彩饱和度也达到了50% (CIE1931)。G057QN01 V2背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G057QN01 V2采用了CMOS (1 ch, 6-bit)信号接口,总共33 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G057QN01 V2于2011年Q4量产,当前生产状态为量产中。如果开发新产品想采用G057QN01 V2液晶模组,建议多了解关于G057QN01 V2的最新的生产状态信息和技术信息。
