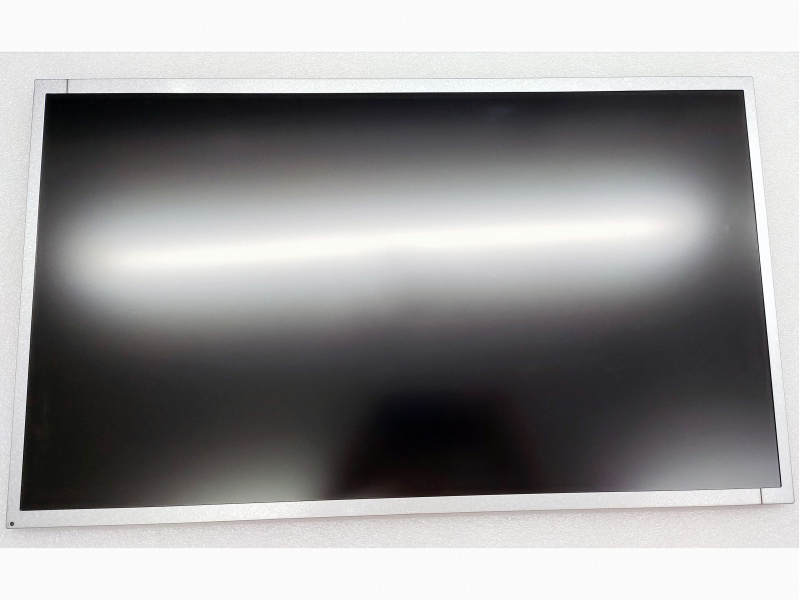

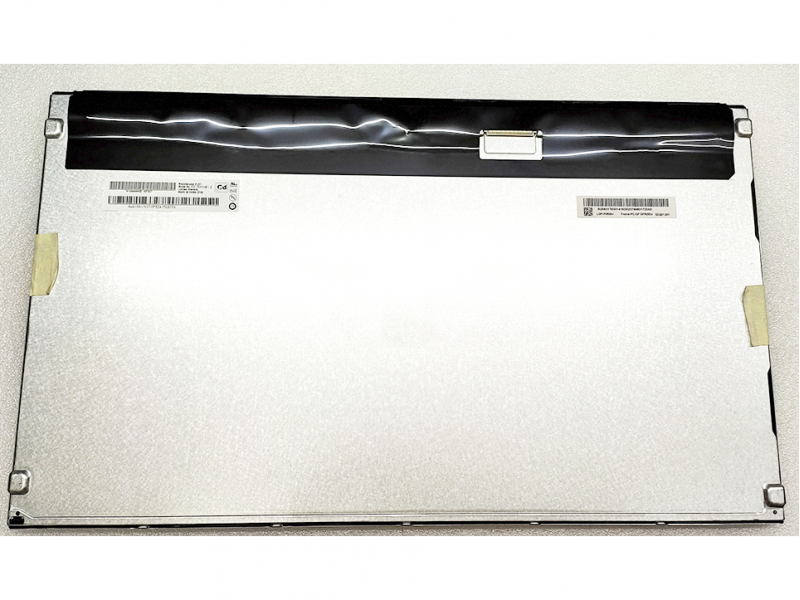

P215HVN01.2

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 21.5寸 >
      • 型号:P215HVN01.2
      • 品牌:友达/auo
      • 尺寸:21.5寸
      • 分辨率:1920×1080
      • 亮度:250 cd/m² (Typ.)
      • 视角:89/89/89/89 (Typ.)(CR≥10)
      • 接口:LVDS
      • 对比度:3000:1 (Typ.) (透射)
      • 工作温度:0 ~ 50 °C
      • 是否量产:量产中
      • 技术参数
      • 产品描述
      • 一、友达液晶模组P215HVN01.2应用详情

        基础信息 :

        品牌

        友达(AUO

        型号名称

        P215HVN01.2

        屏幕类型

        a-Si TFT-LCD , 液晶模组



        屏幕尺寸

        21.5吋

        适用于

        数字标牌

        最大额定 :

        工作温度

        0 ~ 50 °C

        存储温度

        -20 ~ 60 °C

        RoHS

        RoHS

        抗振能力

        1.5G (14.7 m/s²)

        典型特征 :

        白光LED背光,端子正装,表面雾面



        二、友达液晶模组P215HVN01.2 光学详情

        基础信息 :

        亮度(cd/m²)

        250 (Typ.)

        对比度

        3000:1 (Typ.) (透射)

        最佳角度

        全视角

        响应速度

        13/5 (Typ.)(Tr/Td) ms

        可视角度

        89/89/89/89 (Typ.)(CR10)

        光学模式

        VA,常黑显示,透射式

        色彩性能 :

        色度

        Wx:0.313; Wy:0.329

        颜色数量

        16.7M (8-bit)

        色温

        6485K

        白场变动

        1.25/1.33 (Typ./Max.)(9 points)

        1931色域 :

        NTSC比值

        74%

        sRGB覆盖率

        96%

        Adobe RGB覆盖率

        74%

        DCI-P3覆盖率

        77%

        Rec.2020覆盖率

        55%

        色域说明

        sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)



        三、友达液晶模组P215HVN01.2 结构详情

        像素特征 :

        分辨率

        1920(RGB)×1080, FHD

        像素配置

        RGB垂直条状

        点间距(W×H)

        0.08275×0.24825 mm

        像素间距(W×H)

        0.24825×0.24825 mm [102PPI]

        物理尺寸 :

        显示尺寸

        476.64×268.11 mm (H×V)

        外观尺寸

        495×292.2 mm (H×V)

        可视尺寸

        479.84×271.31 mm (H×V)

        外观厚度

        7.4/11 (Typ./Max.) mm

        外观特征 :

        物理形状

        平面矩形

        风景肖像

        风景模式

        宽高比(W:H)

        16:9

        外观样式

        -

        安装方式 :

        Side mounting holes (4-M3) on left, right   bezel

        其它细节 :

        重量

        1.67Kgs (Typ.)

        表面处理

        雾面,Hard coating (3H)



        四、友达液晶模组P215HVN01.2 电子详情

        刷新频率 :

        60Hz

        翻转扫描 :

        No

        功率总耗 :

        14.3W (Typ.)



        五、友达液晶模组P215HVN01.2信号详情

        信号电气 :

        输入电流

        0.62/0.74A (Typ./Max.)

        输入电压

        5.0V (Typ.)

        功率消耗

        3.1/3.7W (Typ./Max.)

        信号接口

        LVDS (2 ch, 8-bit)

        接口特征 :

        位置

        背面

        类型

        端子

        接口详情 :

        品牌

        型号

        脚距

        脚数

        数量

         脚定义

        禾昌

        AL230F-A0G1D-P

        1.0 mm

        30 pins

        1 pcs

        LVDS-30P2C8B-160A



        六、友达液晶模组P215HVN01.2 发光详情

        光源特征 :

        灯管类型

        WLED

        数量

        15S4P

        位置

        -

        可换性

        -

        灯管形状

        4串

        灯管寿命

        30K (Min.) 小时

        灯管电气 :

        输入电压

        46.5/51V (Typ./Max.)

        输入电流

        60/66mA (Typ./Max.)

        功率消耗

        11.2W (Typ.)

        接口特征 :

        位置

        背面

        类型

        端子

        接口详情 :

        品牌

        型号

        脚距

        脚数

        数量

        脚定义

        恩得利

        3707K-S06N-21R

        1.0 mm

        6 pins

        1 pcs

        BLE-6PINS-CCAACC

        灯管驱动 :



        七、友达液晶模组P215HVN01.2包装详情

        包装箱 :

        数量

        尺寸 (L×W×H)

        重量

        13 pcs / 箱

        565×345×375 mm

        24 Kgs


      • 友达液晶模组P215HVN01.2概况:

        P215HVN01.2 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的21.5英寸液晶模组,装配有WLED背光,无背光驱动,无触摸。工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光,端子正装,表面雾面, TCO 7.0 Compliance等特征,P215HVN01.2推荐使用于数字标牌。


        P215HVN01.2显示分辨率为1920(RGB)×1080 (FHD),宽高比为16:9 (宽:高),像素采用RGB垂直条状排列。显示区域尺寸为476.64×268.11 (宽×高) mm,可视尺寸为479.84×271.31 (宽×高) mm,外观尺寸为495×292.2 (宽×高)×11(厚) mm,表面处理为雾面,Hard coating (3H),产品净重1.67Kgs (Typ.)。背光方面此产品采用了15S4P WLED发光,光源的使用寿命为30K小时,不含背光驱动。P215HVN01.2采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


        如果开发新产品想采用P215HVN01.2液晶模组,建议多了解关于P215HVN01.2的最新的生产状态信息和技术信息。P215HVN01.2所有参数值均以规格书为准,P215HVN01.2规格书和最新价格可以咨询杭州旭虹科技。
