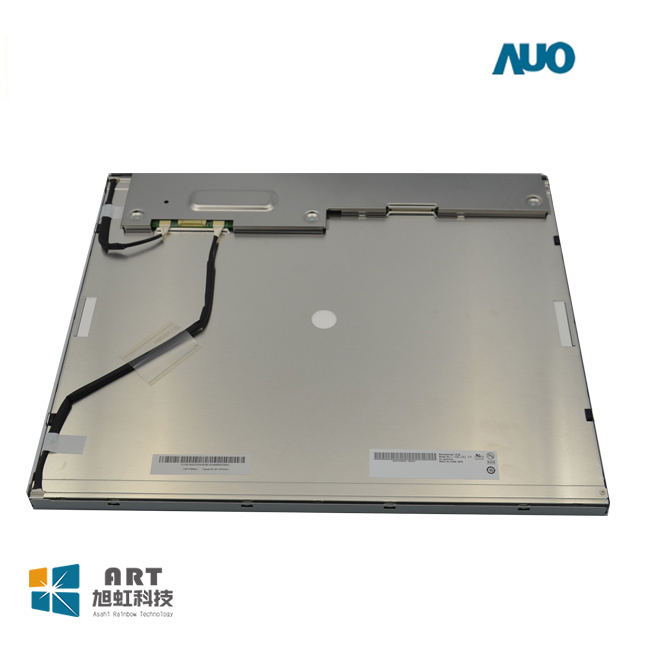

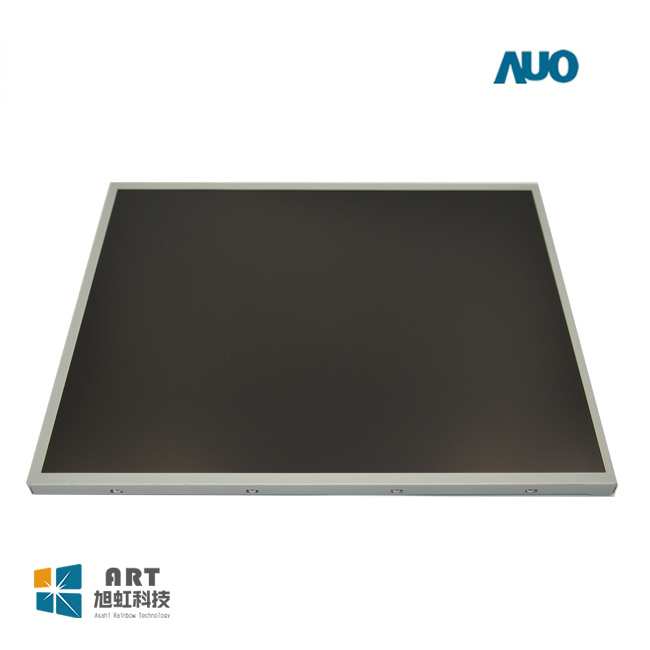

一、友达液晶模组M190PW01 V8 应用详情
基础信息 : | 制造商 | AUO | 型号 | M190PW01 V8 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 电脑显示器 | |
对角尺寸 | 19” | 别名 | M190PW01 V.8 | |
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | |||
典型特征 : | 白光LED背光，端子正装，表面雾面 | |||
二、友达液晶模组M190PW01 V8 结构详情
像素特征 : | 解析度 | 1440(RGB)×900 , WXGA+ | 点间距(mm) | 0.0945×0.2835 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2835×0.2835 (H×V) | |
结构尺寸 : | 显示区域(mm) | 408.24(H) × 255.15(V) | 开口区域(mm) | 412.24(H) × 259.15(V) |
外观尺寸(mm) | 428(H) × 278(V) | 外观厚度(mm) | 7.7/10.8 (Typ./Max.) | |
外观特征: | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
安装方式: | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | 1.45Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组M190PW01 V8 光学详情
基础信息 : | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 1000:1(Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | 3.6/1.4 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 94% |
Adobe RGB覆盖率 | 73% | DCI-P3覆盖率 | 76% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组M190PW01 V8 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 15.1W (Typ.) |
五、友达液晶模组M190PW01 V8 信号详情
信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.9/1.1A (Typ./Max.) | ||
功率消耗 | 4.5/5.5W (Typ./Max.) | |||||
信号类型 : | LVDS (2 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-XPB30SRL-HF11 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
六、友达液晶模组M190PW01 V8 光源详情
光源特征 : | 光源类型 | WLED | 数量 | 13S4P | 位置 | 侧入式光源(底部) |
是否可换 | - | 形状 | 4串 | 寿命 | 30K(Min.) Hours | |
灯管电气 : | 电压供应 | 39/44.2/46.8V (Min./Typ./Max.) | 电流供应 | 60/80mA (Typ./Max.) | ||
功率消耗 | 10.6/15.0W (Typ./Max.) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
恩得利 | 3707K-Q06N-01R | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
光源驱动： | 无 | |||||
六、友达液晶模组M190PW01 V8 包装详情
包装箱 : | 数量 | 重量 | 尺寸 |
8 pcs / box | 14.35 Kgs | 480×270×430 mm (L×W×H) |
