1、我公司G190ETN01.2为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

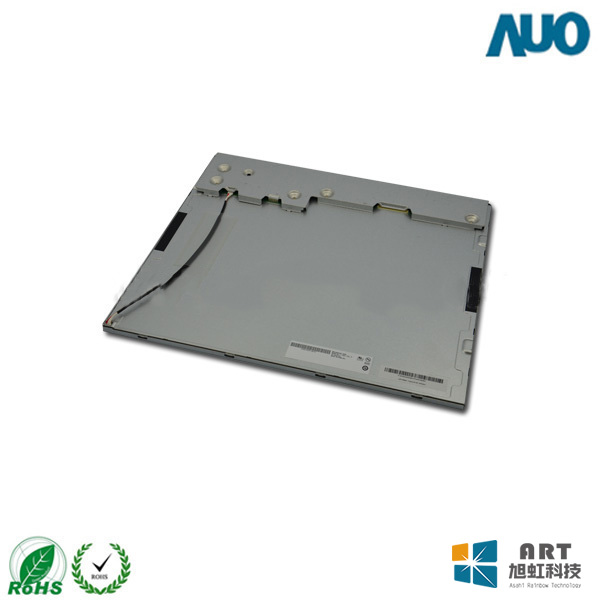

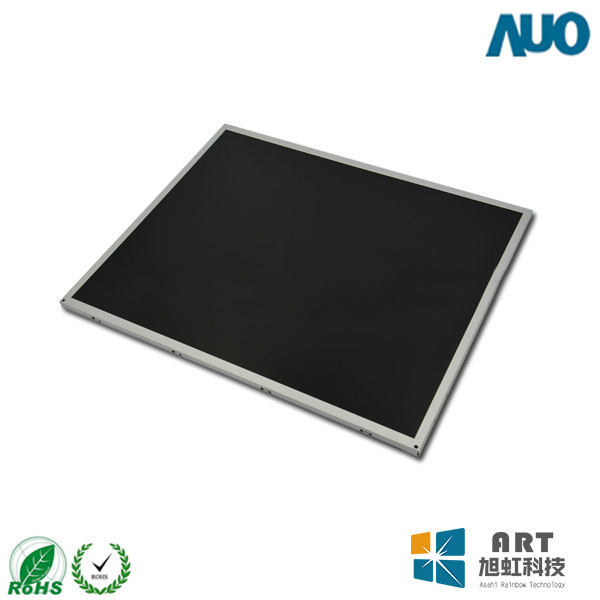

一 、友达19寸工业液晶模组G190ETN01.2应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G190ETN01.2 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 19” | |||
应用环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 广色域，表面雾面，广视角，风景模式，宽温，白光LED背光，信号端子正装，背光寿命大于7万小时 | |||
二 、友达19寸工业液晶模组G190ETN01.2结构详情
像素特征： | 解析度 | 1280(RGB)×1024 , SXGA | 点间距 | 0.098×0.294 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.294×0.294 mm (H×V) | |
结构尺寸： | 显示区域 | 376.32(W)×301.056(H) mm | 开口区域 | 379.72(H) × 304.46(V)mm |
外观尺寸 | 396(W)×324(H) mm | 外观厚度 | 15.68 (Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 5:4 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 1.8Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达19寸工业液晶模组G190ETN01.2光学详情
基础信息： | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80(Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 3/7 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33(Typ./Max.)(9 points) |
四、友达19寸工业液晶模组G190ETN01.2电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 17.0W (Typ.) |
五、友达19寸工业液晶模组G190ETN01.2信号详情
信号电气： | 输入电流 | 1.0/1.2A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 5.0/6.0W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF14H-30P-1.25H | 1.25mm | 30pins | 1pcs | LVDS-30P2C8B-200A | |
六、友达19寸工业液晶模组G190ETN01.2发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 12S4P | 位置 | 侧入式光源（底部） |
可换性 | - | 灯管形状 | 灯管寿命 | 70K(Typ.) (Hours) | ||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 10.8/12.0/13.4V (Min./Typ./Max.) | 输入电流 | 1.0/1.2A (Typ./Max.) | ||
功耗 | 12.0/14.0W (Typ./Max.) | |||||
七、友达19寸工业液晶模组G190ETN01.2包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
8pcs / 箱 | 489×293×420 mm (L×W×H) | 18.0 Kgs (Max.) |
友达19寸工业液晶模组G190ETN01.2概况：
G190ETN01.2是友达 (AUO)推出的一款19.0英寸a-Si TFT-LCD液晶模组产品，G190ETN01.2装配有WLED背光，含LED驱动器背光驱动，无触摸。G190ETN01.2工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。G190ETN01.2的典型特征: 广色域，表面雾面，广视角，风景模式，宽温，白光LED背光，背光寿命大于7万小时，信号端子正装。G190ETN01.2推荐应用于工业。
G190ETN01.2作为一款TN，常白显示，透射式液晶模组产品，G190ETN01.2可以提供350 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为3/7 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，G190ETN01.2可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。G190ETN01.2背光采用了WLED发光的侧入式光源(底部)，光源的使用寿命为70K小时，含LED驱动器。G190ETN01.2采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G190ETN01.2于2014年Q3量产，当前生产状态为量产中。如果开发新产品想采用G190ETN01.2液晶模组，建议多了解一下关于G190ETN01.2的最新的生产状态信息和技术信息，G190ETN01.2的所有参数值均以规格书为准，G190ETN01.2规格书和价格可以咨询杭州旭虹。
