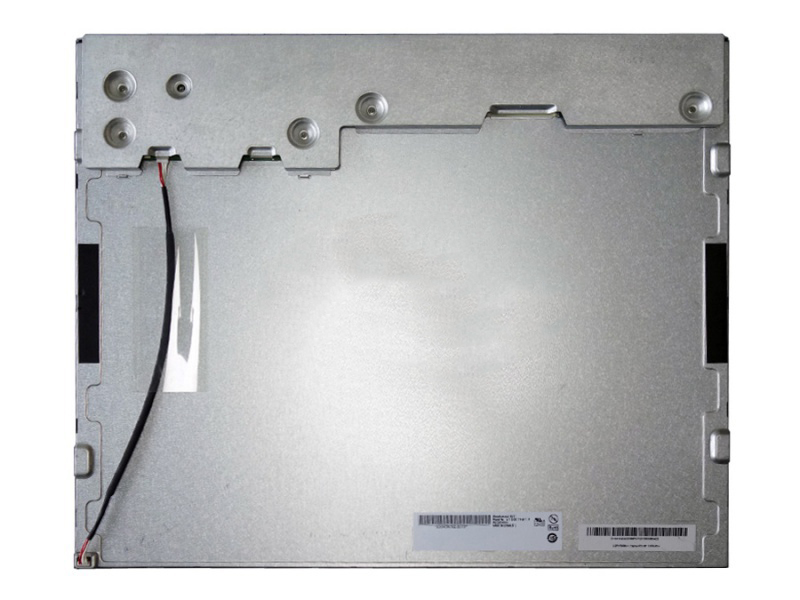

一、友达液晶模组G190ETN01.001 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G190ETN01.001 |
面板尺寸 | 19.0英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | DCI-P3，Srgb,白光LED背光，表面雾面 | |||
二、友达液晶模组G190ETN01.001 结构详情
像素特征 : | 像素数量 | 1280(RGB)×1024, SXGA | 点间距 | 0.098×0.294 mm (H×V) |
像素布局 | RGB 垂直条状 | 像素间距 | 0.294×0.294 mm (H×V) [86PPI] | |
结构尺寸： | 显示区域 | 376.32×301.056 mm (H×V) | 可视区域 | 380.0×305.08 mm (H×V) |
外观尺寸 | 396×324 mm (H×V) | 外观厚度 | 11.7 (Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 5:4 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.80Kgs (Typ.) | 表面处理 | 雾面 |
三、友达液晶模组G190ETN01.001 光学详情
基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | - | 反应时间 | 3.6/1.4 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 89% | sRGB覆盖率 | 100% |
Adobe RGB覆盖率 | 84% | DCI-P3覆盖率 | 92% | |
Rec.2020覆盖率 | 67% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G190ETN01.001 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 13.9W (Typ.) |
五、友达液晶模组G190ETN01.001 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 30K (Typ.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源(底部) | |
灯管电气 : | 电压输入 | 38.4/41.6V (Typ./Max.) | 电流输入 | 60mA (Typ.) | ||
功耗 | 9.2/10.3W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 背面 | ||
灯管驱动 | 无 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
瀚荃 | CI1406M1HRN-NH1 | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
六、友达液晶模组G190ETN01.001 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 0.94/1.1A (Typ./Max.) | ||
功耗 | 4.7/5.5W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | FI-XB30SSLA-HF15 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-180A | |
七、友达液晶模组G190ETN01.001 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
13 pcs / 箱 | 26.69 Kgs | 409×367×475 mm |
友达液晶模组G190ETN01.001概况：
友达 (AUO)推出的G190ETN01.001是一款采用a-Si TFT-LCD技术的19.0英寸液晶模组，装配有WLED背光，无背光驱动，无触摸。DCI-P3，sRGB，白光LED背光，表面雾面， 85% NTSC。G190ETN01.001的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。G190ETN01.001适合应用于工业。
G190ETN01.001显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为376.32×301.056 (宽×高) mm，可视尺寸为380.0×305.08 (宽×高) mm，外观尺寸为396(宽)×324(高)×11.7(厚) mm，表面处理为雾面，产品净重1.80Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。G190ETN01.001采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G190ETN01.001于2021年Q2量产，当前生产状态为量产中。如果开发新产品想采用G190ETN01.001液晶模组，建议多了解一下关于G190ETN01.001的最新的生产状态信息和技术信息。G190ETN01.001所有参数值均以规格书为准，G190ETN01.001规格书和最新价格可以咨询杭州旭虹科技。
