G190EG01 V1

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 19寸 >

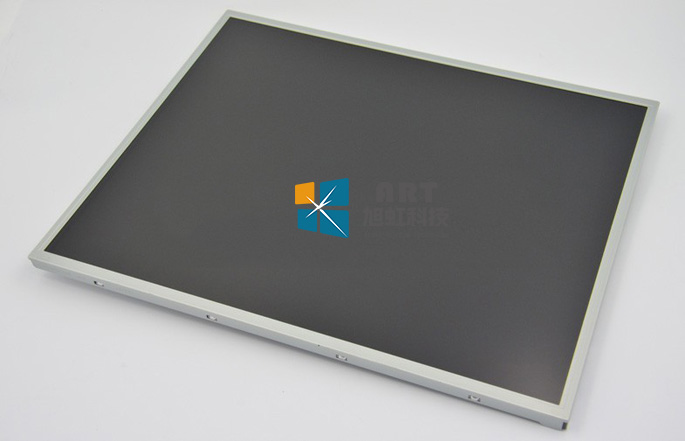

  • G190EG01 V1正面图片

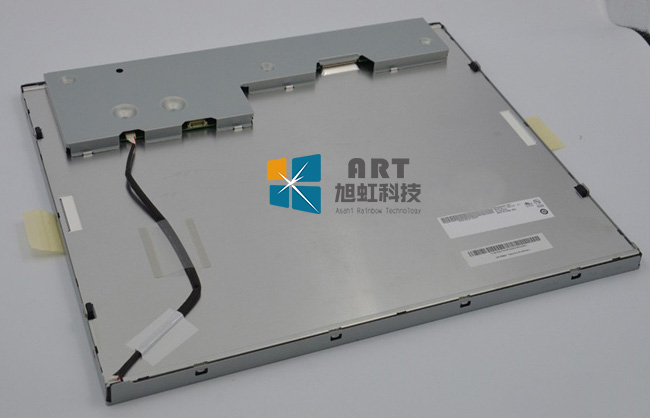

  • G190EG01 V1反面图片
  • 型号:G190EG01 V1
  • 品牌:友达/auo
  • 尺寸:19寸
  • 分辨率:1280×1024
  • 亮度:350 cd/m² (Typ.)
  • 视角:85/85/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.)
  • 工作温度:0 ~ 50 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G190EG01 V1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一 、友达19寸工业液晶模组G190EG01 V1应用详情



    基础信息:

    制造商

    友达(AUO)

    型号

    G190EG01 V1

    类型

    a-Si   TFT-LCD , 液晶模组

    应用产品

    工业,游戏

    屏幕尺寸

    19”

    应用环境:

    工作温度

    0 ~ 50 °C

    存储温度

    -20 ~ 60 °C

    ROHS

    ROHS

    抗振性能

    1.5G (14.7 m/s²)

    典型特征:

    广色域,表面雾面,广视角,风景模式,白光LED背光,信号端子正装,背光寿命大于5万小时



    二 、友达19寸工业液晶模组G190EG01 V1结构详情

    像素特征:

    解析度

    1280(RGB)×1024 , SXGA

    点间距

    0.098×0.294   (H×V)mm

    像素排列

    RGB垂直条状

    像素间距

    0.294×0.294 mm   (H×V)

    结构尺寸:

    显示区域

    376.32(W)×301.056(H) mm

    开口区域

    380.32(W)×305.06(H) mm

    外观尺寸

    380.32(W)×305.06(H) mm

    外观厚度

    18.3 (Max.) mm

    外观特征 :

    物理性质

    平面矩形

    外观样式

    -

    宽高比

    5:4   (H:V)

    风景肖像

    风景模式

    安装方式:

    Side   mounting holes (4-M3) on left, right bezel

    其他参数:

    重量

    1.67Kgs (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、友达19寸工业液晶模组G190EG01 V1光学详情



    基础信息:

    显示亮度

    350   cd/m² (Typ.)

    对比度

    1000:1   (Typ.) (透射)

    可视角度

    85/85/80/80(Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    推荐视角

    -

    响应时间

    3.6/1.4 (Typ.)(Tr/Td)

    色彩性能:

    白色坐标

    X:0.313; Y:0.329

    支持颜色

    16.7M (6-bit + Hi-FRC)

    色域

    72% NTSC (CIE1931)

    亮度均匀性

    1.25/1.33(Typ./Max.)(9 points)



    四、友达19寸工业液晶模组G190EG01 V1电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    20.55W   (Typ.)



    五、友达19寸工业液晶模组G190EG01 V1信号详情

    信号电气:

    输入电流

    0.94/1.1A   (Typ./Max.)

    输入电压

    5.0V   (Typ.)

    功率消耗

    4.7/5.5W (Typ./Max.)

    信号接口

    LVDS (2 ch, 8-bit)

    接口特征:

    位置

    背面


    类型

    端子

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    禾昌

    187034-30091

    1.0mm

    30pins

    1pcs

    LVDS-30P2C8B-190A



    六、友达19寸工业液晶模组G190EG01 V1发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    50K(Typ.)   (Hours)

    接口特征:

    位置

    背面

    类型

    端子

    灯管驱动:

    含LED驱动器

    驱动电气:

    输入电压

    12.0V


    输入电流

    1.15/1.25A (Typ./Max.)

    功耗

    13.8/15W (Typ./Max.)



    七、友达19寸工业液晶模组G190EG01 V1包装详情

    包装箱:

    数量

    尺寸 (L×W×H)

    重量

    6pcs   / 箱

    476×274×413 mm

    16.5   Kgs



  • 友达19寸工业液晶模组G190EG01 V1概况:

    G190EG01 V1 (别名: G190EG01 V.1)是友达 (AUO)推出的一款19.0英寸a-Si TFT-LCD液晶模组产品,G190EG01 V1装配有WLED背光,含LED驱动器背光驱动,无触摸。G190EG01 V1工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。G190EG01 V1的典型特征: 广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,信号端子正装, Kick-off: Oct.2010; Engineering sample: Dec. 2010; Customer sample: Feb. 2011; Mass production from Sep. 2011。G190EG01 V1推荐应用于工业,游戏。


    G190EG01 V1作为一款TN,常白显示,透射式液晶模组产品,G190EG01 V1可以提供350 cd/m²的显示亮度 1000:1的透射对比度,以及85/85/80/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度,它的响应时间为3.6/1.4 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,G190EG01 V1可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。G190EG01 V1背光采用了WLED发光的侧入式光源(底部),光源的使用寿命为50K小时,含LED驱动器。G190EG01 V1采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G190EG01 V1于2011年Q3量产,当前生产状态为量产中。如果开发新产品想采用G190EG01 V1液晶模组,建议多了解一下关于G190EG01 V1的最新的生产状态信息和技术信息,G190EG01 V1所有参数值均以规格书为准,G190EG01 V1的规格书和价格可以咨询杭州旭虹。
