G190EAN01.5

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 19寸 >

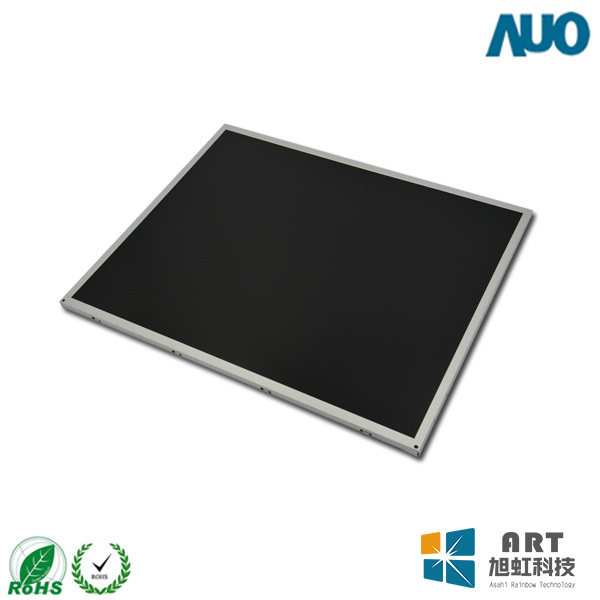

  • G190EAN01.5正面图
  • G190EAN01.5反面图
  • 型号:G190EAN01.5
  • 品牌:友达/auo
  • 尺寸:19寸
  • 分辨率:1280×1024
  • 亮度:700 cd/m²(Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000 : 1 (Typ.)
  • 工作温度:0 ~ 50 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G190EAN01.5为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达19寸液晶模组G190EAN01.5应用详情

    基本信息:

    制造商

    友达(AUO)

    型号

    G190EAN01.5

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    工业,医疗影像,户外高亮

    对角尺寸

    19”



    应用环境:

    工作温度

    0 ~ 50 °C

    存储温度

    -20 ~ 60 °C

    ROHS

    ROHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征:

    广色域,表面雾面,广视角,风景模式,高亮度,白光LED背光,背光寿命大于5万小时,信号端子正装



    二、友达19寸液晶模组G190EAN01.5结构详情

    像素特征:

    解析度

    1280(RGB)×1024 , SXGA

    点间距

    0.098×0.294 mm (H×V)

    像素排列

    LCR垂直条状

    像素间距

    0.294×0.294 mm (H×V)

    结构尺寸:

    显示区域

    376.32×301.056 mm (H×V)

    开口区域

    380.32(W)×305.06(H) mm

    外观尺寸

    396×324 mm (H×V)

    外观厚度

    15.3 (Typ.)

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    5:4 (H:V)

    风景肖像

    风景模式

    安装方式:

    Side mounting holes (4-M3) on left, right bezel

    其它参数:

    重量

    1.70±0.15Kgs

    表面处理

    雾面



    三、友达19寸液晶模组G190EAN01.5光学详情

    基本信息:

    显示亮度

    700 cd/m² (Typ.)

    对比度

    1000:1 (Typ.) (透射)

    可视角度

    89/89/89/89(Typ.)(CR≥10)

    显示模式

    AHVA,常黑显示,透射式

    最佳视角

    全视角

    响应时间

    13/12 (Typ.)(Tr/Td) ms

    色彩性能:

    白色坐标

    X:0.265; Y:0.305

    支持颜色

    16.7M (8-bit)

    色域

    72% NTSC (CIE1931)

    亮度均匀性

    1.25(Max.)(9 points)

    显示性能:

    室外可视性





    四、友达19寸液晶模组G190EAN01.5电子详情

    翻转扫描 :

    No

    刷新频率:

    60Hz





    五、友达19寸液晶模组G190EAN01.5光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    -

    位置

    侧入式光源(底部)

    数量:

    -

    是否可换

    -

    灯管寿命

    50K(Typ.) (Hours)


    驱动电气:

    电压输入

     12.0±1.2V

    电流输入

    -

    功耗

    23.0/25.2W (Typ./Max.)

    接口特征:

    类型

    端子

    灯管驱动:

    含LED驱动器



    六、友达19寸液晶模组G190EAN01.5信号详情

    信号系统 :

    LVDS (2 ch, 8-bit)

    信号逻辑电压

    -

    信号电气:

    电压输入

    5.0V(Typ.)

    电流输入

    0.7/0.9A (Typ./Min.)

    功耗

    3.5/4.5W (Typ./Max.)

    接口特征:

    类型

    端子

    位置

    背面

    端子详情:

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    航空电子

    FI-XB30SSL-AF15

    1.0 mm

    30 pins

    1 pcs

    LVDS-30P2C8B-190A



    七、友达19寸液晶模组G190EAN01.5包装详情

    包装箱 :

    数量

    重量

    尺寸 (L×W×H)

    7 pcs / 箱

    14 Kgs

    476×274×414 mm




  • 友达19寸液晶模组G190EAN01.5概况:

    G190EAN01.5是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的19.0吋液晶模组产品,G190EAN01.5装配有WLED背光,含LED驱动器背光驱动,无触摸。G190EAN01.5工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。基于它广色域,表面雾面,广视角,风景模式,高亮度,白光LED背光,背光寿命大于5万小时,信号端子正装等特征,G190EAN01.5推荐使用于工业,户外高亮,医疗影像等产品。


    G190EAN01.5作为一款AHVA,常黑显示,透射式液晶模组产品,G190EAN01.5可以提供700 cd/m²的显示亮度 1000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,G190EAN01.5的响应时间为13/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,G190EAN01.5可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。G190EAN01.5背光采用了WLED发光的侧入式光源(底部),光源的使用寿命为50K小时,含LED驱动器。G190EAN01.5采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G190EAN01.5于2017年Q4量产,当前生产状态为量产中。如果开发新产品想采用G190EAN01.5液晶模组,建议多了解关于G190EAN01.5的最新的生产状态信息和技术信息。G190EAN01.5的所有参数值均以规格书为准,G190EAN01.5的规格书和最新价格可以咨询杭州旭虹。
