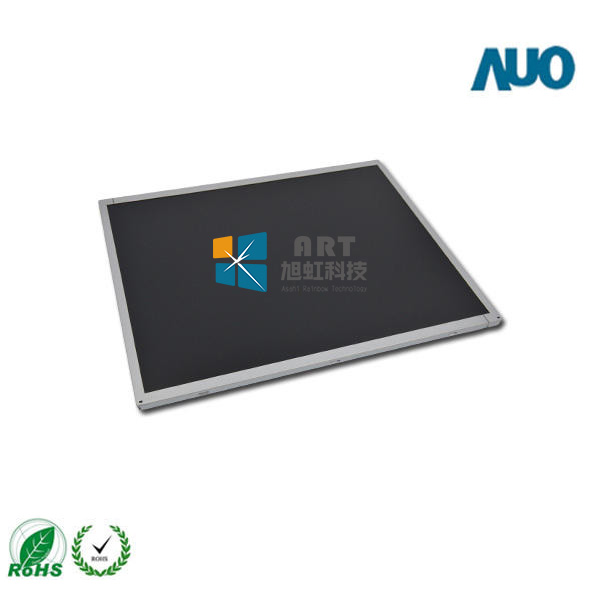

P170ETN01.0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 17寸 >
  • P170ETN01.0
  • P170ETN01.0
  • 型号:P170ETN01.0
  • 品牌:友达/auo
  • 尺寸:17寸
  • 分辨率:1280×1024
  • 亮度:250 cd/m² (Typ.)
  • 视角:85/85/80/80 (Typ.)(CR≥10)
  • 接口: LVDS
  • 对比度:1000:1 (Typ.) (透射)
  • 工作温度: 0 ~ 50 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、友达液晶模组P170ETN01.0 应用详情

    基础信息 :

    品牌

    友达(AUO)

    型号名称

    P170ETN01.0

    屏幕类型

    a-Si TFT-LCD , 液晶模组



    屏幕尺寸

    17.0吋

    适用于

    数字标牌

    最大额定 :

    工作温度

    0 ~ 50 °C

    存储温度

    -20 ~ 60 °C

    RoHS

    RoHS

    抗振能力

    1.5G (14.7 m/s²)

    典型特征 :

    白光LED背光,端子正装,表面雾面



    二、友达液晶模组P170ETN01.0 光学详情

    基础信息 :

    亮度(cd/m²)

    250 (Typ.)

    对比度

    1000:1 (Typ.) (透射)

    最佳角度

    -

    响应速度

    3.8/1.2 (Typ.)(Tr/Td) ms

    可视角度

    85/85/80/80 (Typ.)(CR10)

    光学模式

    TN,常白显示,透射式

    色彩性能 :

    色度

    Wx:0.313; Wy:0.329

    颜色数量

    16.7M (8-bit)

    色温

    6485K

    白场变动

    1.25/1.33 (Typ./Max.)(9 points)

    1931色域 :

    NTSC比值

    73%

    sRGB覆盖率

    96%

    Adobe RGB覆盖率

    74%

    DCI-P3覆盖率

    76%

    Rec.2020覆盖率

    54%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)



    三、友达液晶模组P170ETN01.0 结构详情

    像素特征 :

    分辨率

    1280(RGB)×1024, SXGA

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.088×0.264 mm

    像素间距(W×H)

    0.264×0.264 mm  [96PPI]

    物理尺寸 :

    显示尺寸

    337.92(W)×270.336(H) mm

    外观尺寸

    358.5(W)×296.5(H) mm

    可视尺寸

    341.7(W)×274.1(H) mm

    外观厚度

    7.7/10.8 (Typ./Max.) mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    5:4

    外观样式

    -

    安装方式 :

    Side mounting holes (4-M3) on left, right   bezel

    其它细节 :

    重量

    1.27Kgs (Typ.)

    表面处理

    雾面,Hard coating (3H)



    四、友达液晶模组P170ETN01.0 电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    7.5W (Typ.)



    五、友达液晶模组P170ETN01.0 信号详情

    信号电气 :

    输入电流

    0.60/0.72A (Typ./Max.)

    输入电压

    5.0V (Typ.)

    功率消耗

    3.0/3.6W (Typ./Max.)

    信号接口

    LVDS (2 ch, 8-bit)

    接口特征 :

    位置

    背面

    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    禾昌

    AL230F-A0G1D-P

    1.0 mm

    30 pins

    1 pcs

    LVDS-30P2C8B-160A



    六、友达液晶模组P170ETN01.0 发光详情

    光源特征 :

    灯管类型

    WLED

    数量

    9S4P

    位置

    侧入式光源(底部)

    可换性

    -

    灯管形状

    4串

    灯管寿命

    30K (Min.) 小时

    灯管电气 :

    输入电压

    24.8±1.8V

    输入电流

    45/49.5mA (Typ./Max.)

    功率消耗

    4.5/4.8W (Typ./Max.)

    接口特征 :

    位置

    背面

    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    恩得利

    3707K-S06N-21R

    1.0 mm

    6 pins

    1 pcs

    BLE-6PINS-CCAACC

    灯管驱动 :



    七、友达液晶模组P170ETN01.0 包装详情

    包装箱 :

    数量

    尺寸 (L×W×H)

    重量

    15 pcs / 箱

    416×390×377 mm

    21.1 Kgs

  • 友达液晶模组P170ETN01.0 概况:

            P170ETN01.0是友达 (AUO)推出的一款17.0吋a-Si TFT-LCD液晶模组产品,装配有WLED背光,无背光驱动,无触摸。工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。白光LED背光,端子正装,表面雾面, TCO8.0 Compliance。P170ETN01.0推挤应用于数字标牌等产品。


      P170ETN01.0显示分辨率为1280(RGB)×1024 (SXGA),宽高比为5:4 (宽:高),像素采用RGB垂直条状排列。它的显示区域尺寸为337.92(宽)×270.336(高) mm,外观尺寸为358.5(宽)×296.5(高)×10.8(厚) mm,可视尺寸为341.7(宽)×274.1(高) mm,表面处理为雾面,Hard coating (3H),产品净重1.27Kgs (Typ.)。背光方面此产品采用了9S4P WLED发光的侧入式光源(底部),光源的使用寿命为30K小时,不含背光驱动。P170ETN01.0采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。


      P170ETN01.0于2021年Q2量产,当前生产状态为量产中。如果开发新产品想采用P170ETN01.0液晶模组,建议多了解一下关于P170ETN01.0的最新的生产状态信息和技术信息,P170ETN01.0所有参数值均以规格书为准,P170ETN01.0规格书和最新价格可以咨询杭州旭虹科技。
