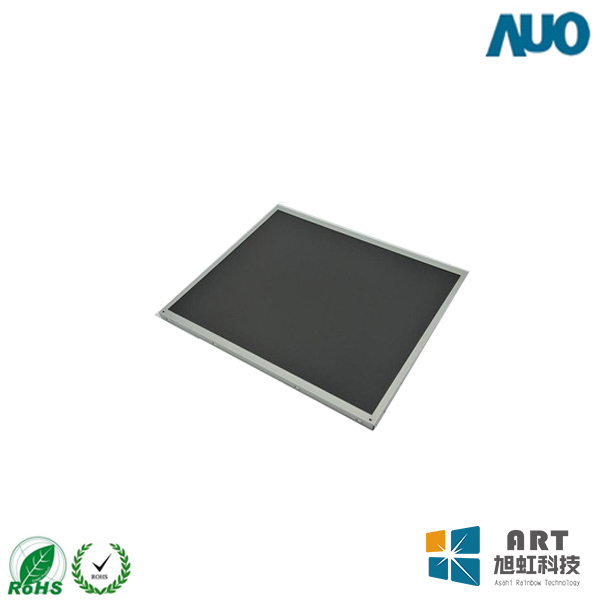

G170ETN02.0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 17寸 >
  • G170ETN02.0
  • 型号:G170ETN02.0
  • 品牌:友达/auo
  • 尺寸:17寸
  • 分辨率:1280×1024
  • 亮度:400 cd/m²(Typ.)
  • 视角:80/80/70/70 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800:1 (Typ.)
  • 工作温度:-30 ~ 85 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G170ETN02.0 为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    G170ETN02.0灰阶色域90%   NTSC (CIE1931)医疗影像首选工业液晶屏。我司大量现货,欢迎来询价。


    一 、友达17寸工业液晶模组G170ETN02.0应用详情



    基础信息:

    制造商

    友达(AUO

    型号

    G170ETN02.0

    类型

    a-Si   TFT-LCD , 液晶模组

    应用产品

    工业,医疗影像

    屏幕尺寸

    17”

    应用环境:

    工作温度

    -30 ~ 85 °C

    存储温度

    -30 ~ 85 °C

    ROHS

    ROHS

    抗振性能

    -

    典型特征:

    广色域,表面雾面,广视角,风景模式,宽温,背光易换,白光LED背光,信号端子正装, 背光寿命大于5万小时



    、友达17寸工业液晶模组G170ETN02.0结构详情

    像素特征:

    解析度

    1280(RGB)×1024   , SXGA

    点间距

    0.088×0.264   mm (H×V)

    像素排列

    RGB垂直条状

    像素间距

    0.264×0.264   mm (H×V)

    结构尺寸:

    显示区域

    337.92×270.336   mm (H×V)

    开口区域

    341.6×274.0   mm (H×V)

    外观尺寸

    358.5×296.5   mm (H×V)

    外观厚度

    12.45   (Typ.) mm

    外观特征

    物理性质

    平面矩形

    外观样式

    -

    宽高比

    5:4   (H:V)

    风景肖像

    风景模式

    安装方式:

    Side   mounting holes (4-M3) on left, right bezel

    其他参数:

    重量

     1.59Kgs   (Max.)

    表面处理

    雾面,Hard coating (3H)



    三、友达17寸工业液晶模组G170ETN02.0光学详情



    基础信息:

    显示亮度

    400   cd/m² (Typ.)

    对比度

    800:1   (Typ.) (透射)

    可视角度

    80/80/70/70   (Typ.)(CR10)

    显示模式

    TN,常白显示,透射式

    推荐视角

    -

    响应时间

    TBD   (ms)

    色彩性能:

    白色坐标

    Wx:0.313;   Wy:0.329

    支持颜色

    16.7M   (8-bit)

    色域

    90%   NTSC (CIE1931)

    亮度均匀性

    1.25/1.33   (Typ./Max.)(9 points)



    四、友达17寸工业液晶模组G170ETN02.0电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    No

    功率总耗 :

    18.4W   (Typ.)



    五、友达17寸工业液晶模组G170ETN02.0信号详情

    信号电气:

    输入电流

    1.4/1.68A   (Typ./Max.)

    输入电压

    5.0V   (Typ.)

    功率消耗

    7/8.4W   (Typ./Max.)

    信号接口

    LVDS   (2 ch, 8-bit)

    接口特征:

    位置

    背面


    类型

    端子

    信号详情:

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    广濑电机

    MDF76URW-30S-1H

    1.0mm

    30pins

    1pcs

    LVDS-30P2C8B-200A



    六、友达17寸工业液晶模组G170ETN02.0发光详情

    灯管特征:

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源(顶部)

    可换性

    Replaceable

    灯管形状

    -

    灯管寿命

    50K(Typ.)   (Hours)

    接口特征:

    位置

    背面

    类型

    端子

    灯管驱动:

    LED驱动器

    驱动电气:

    输入电压

    12.0V (Typ.)


    输入电流

    0.95/1.14A   (Typ./Max.)

    功耗

    11.4/13.68W   (Typ./Max.)



    七、友达17寸工业液晶模组G170ETN02.0包装详情

    包装箱:

    数量

    尺寸 (L×W×H)

    重量

    8pcs   /

    448×283×397   mm (L×W×H)

    13.5   Kgs

  • 友达17寸工业液晶模组G170ETN02.0概况:

    G170ETN02.0是友达 (AUO)推出的一款17.0英寸a-Si TFT-LCD液晶模组产品G170ETN02.0装配有WLED背光,含LED驱动器背光驱动,无触摸。G170ETN02.0工作温度为 -30 ~ 85°C,存储温度为 -30 ~ 85°C,耐振动性为1.5G (14.7 m/s²)。G170ETN02.0 广色域,表面雾面,广视角,风景模式,宽温,白光LED背光,背光寿命大于5万小时,信号端子正装。G170ETN02.0推荐应用于工业。



    G170ETN02.0作为一款TN,常白显示,透射式液晶模组产品,G170ETN02.0可以提供400 cd/m²的显示亮度 800:1的透射对比度,以及80/80/60/70 (Typ.)(CR≥10)(左/右/上/下)的可视角度,G170ETN02.0的响应时间为TBD ms。由于每个像素点采用了8-bit灰阶信号,G170ETN02.0可以显示16.7M颜色,其显示的色彩饱和度也达到了90% (CIE1931)。G170ETN02.0背光采用了WLED发光的侧入式光源(顶部),光源的使用寿命为50K小时,含LED驱动器。G170ETN02.0采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G170ETN02.0于2017年Q3量产,当前生产状态为量产中。如果开发新产品想采用G170ETN02.0液晶模组,关于G170ETN02.0的最新的生产状态信息和技术信息,G170ETN02.0的所有参数值均以规格书为准,G170ETN02.0的最新价格可以咨询杭州旭虹。
