G150XVN01.2

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 15寸 >

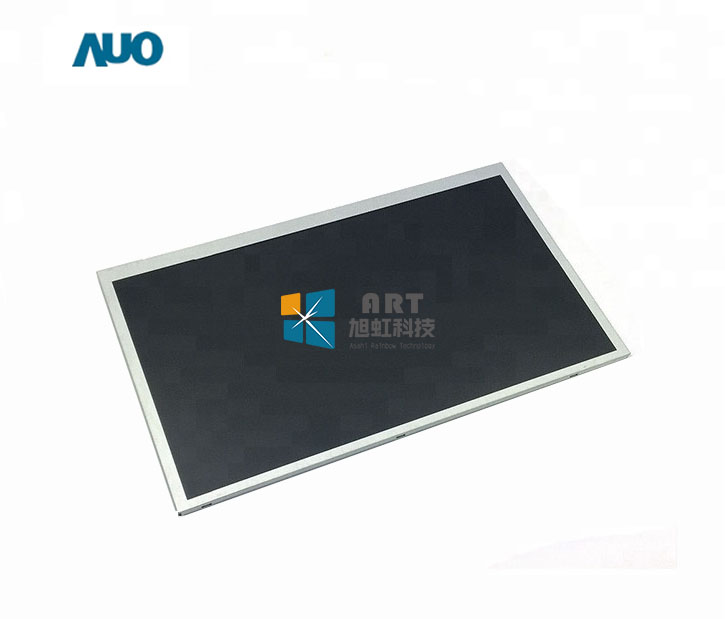

  • G150XVN01.2正面图
  • G150XVN01.2背面图
  • 型号:G150XVN01.2
  • 品牌:友达/auo
  • 尺寸:15寸
  • 分辨率:1024(RGB)×768 , XGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1500:1 (Typ.) (透射)
  • 工作温度:-10 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 1、我公司G150XVN01.2为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达15寸液晶模组G150XVN01.2应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    G150XVN01.2

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -10 ~ 70 °C

    -30 ~ 70 °C

    -

    适用于:

    工业,医疗影像

    典型特征:

    广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于5万小时,信号端子正装,180度翻转显示



    二、友达15寸液晶模组G150XVN01.2结构特征

    屏幕尺寸:

    15吋

    像素特征:

    分辨率

    像素配置

    点间距(W×H)

    像素间距(W×H)

    1024(RGB)×768 ,   XGA

    RGB垂直条状

    0.099×0.297 mm

    0.297×0.297 mm

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸(mm)

    外观厚度

    304.128×228.096   mm

    307.2×231.1 mm

    326.5×253.5 mm

    9.5 (Typ.) mm

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    4:3 (W : H)

    风景模式


    其他参数:

    重量

    表面防护

    表面处理


    TBD

    -

    雾面,Hard coating (3H)




    三、友达15寸液晶模组G150XVN01.2光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    400 cd/m² (Typ.)

    MVA,常黑显示,透射式

    1500:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    88/88/88/88(Typ.)(CR≥10)

    全视角

    20/15   (Typ.)(Tr/Td) (ms)

    亮度均匀性:

    1.33 (Max.)(5   points)

    色彩性能:

    色域

    颜色数量

    白场色度

    72% NTSC   (CIE1931)

    262K/16.2M (6-bit   / 6-bit + Hi-FRC)

    Wx:0.300;   Wy:0.325



    四、友达15寸液晶模组G150XVN01.2电子特征

    刷新频率

    60Hz

    翻转扫描:

    翻转 (180°)



    五、友达15寸液晶模组G150XVN01.2光源特征



    背光特征:

    类型

    位置

    形状

    数量

    寿命(小时)

    是否可换

    WLED

    侧入式光源

    -

    -

    50K(Typ.)   (Hours)

    -

    接口特征:

    WLED驱动状态

    物理类型

    接口位置

    含LED驱动器

    包含在屏信号接口中


    接口详情:

    数量

    脚数

    脚间距

    1pcs

    30 pins

    1.25 mm



    六、友达15寸液晶模组G150XVN01.2包装特征

    包装箱:

    数量

    重量

    尺寸

    10pcs

    12.5Kgs

    410×278×360 mm   (L×W×H)



  • 友达15寸液晶模组G150XVN01.2概况:

    G150XVN01.2是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。工作温度为 -10 ~ 70°C,存储温度为 -30 ~ 70°C,耐振动性为1.5G (14.7 m/s²)。基于它广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于5万小时,信号端子正装,180度翻转显示等特征,G150XVN01.2推荐使用于工业,医疗影像等产品。


    G150XVN01.2作为一款MVA,常黑显示,透射式液晶模组产品,G150XVN01.2可以提供400 cd/m²的显示亮度 1500:1的透射对比度,以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为20/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号,G150XVN01.2可以显示262K/16.2M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。G150XVN01.2背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G150XVN01.2采用了LVDS (1 ch, 6/8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G150XVN01.2于2018年Q2量产,当前生产状态为量产中。如果开发新产品想采用G150XVN01.2液晶模组,建议多了解关于G150XVN01.2的最新的生产状态信息和技术信息。G150XVN01.2所有参数值均以规格书为准,G150XVN01.2规格书和最新价格可以咨询杭州旭虹。
