一 、友达15寸工业G150XTN06.0应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G150XTN06.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 15.0” | |||
应用环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
ROHS | ROHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 表面雾面，6/8位灰阶可选，广视角，宽温，背光易换，风景模式，白光LED背光，背光寿命大于7万小时 ，信号端子正装 | |||
二 、友达15寸工业G150XTN06.0结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297(W×H) mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.297×0.297(W×H) mm | |
结构尺寸： | 显示区域 | 304.128(W)×228.096(H) mm | 开口区域 | 307.4×231.3 (W×H) mm |
外观尺寸 | 326.5(W)×253.5(H) mm | 外观厚度 | 12.0±0.5 | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他细节 | 重量 | 1.00Kgs (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达15寸液晶模组G150XTN06.0 光学详情
基础信息： | 显示亮度 | 450 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/70/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 5.7/2.3 (Typ.)(Tr/Td) (ms) | |
色彩性能 | 白色坐标 | Wx:0.311; Wy:0.322 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9points) |
四、友达15寸工业G150XTN06.0电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗： | 12.0W (Typ.) |
五、友达15寸工业G150XTN06.0信号详情
信号电气： | 输入电流 | 450/750mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.49/2.48W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420E | 1.25mm | 20pins | 1pcs | LVDS-20P1C8B-135A | |
六、友达15寸工业G150XTN06.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源(底部) |
可换性 | Replaceable | 灯管形状 | - | 灯管寿命 | 70K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 端子 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 0.75A (Typ.) | ||
功耗 | 9.0W (Typ..) | |||||
七、友达15寸液晶模组G150XTN06.0包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
15pcs / 箱 | 434×380×353 mm | 18.5Kgs |

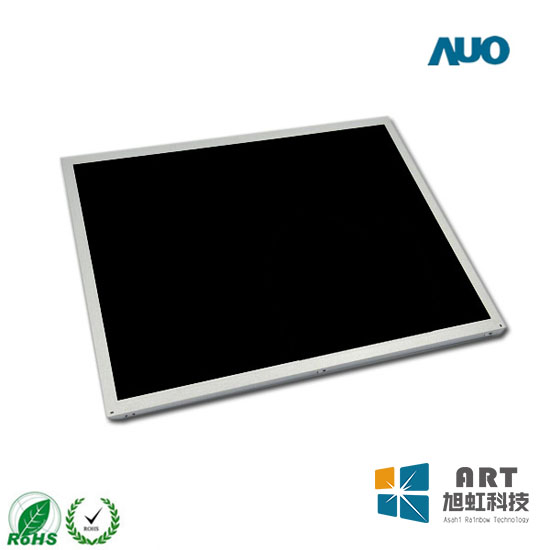

G150XTN06.0 是友达光电（AUO）推出的一款15英寸工业级宽温TFT-LCD液晶模组。该产品采用 TN常白显示技术，分辨率为 1024×768（XGA） ，宽高比 4:3，像素密度 85 PPI。
G150XTN06.0于2014年Q3量产，当前生产状态为量产中。核心亮点为 450cd/㎡亮度、-30~85℃超宽温工作、背光易换设计 及 70,000小时超长背光寿命，是友达15寸产品线中 宽温工业显示 的主力型号。
G150XTN06.0核心卖点与优势
卖点一：-30~85℃超宽温工作——极端环境稳定运行
工作温度和存储温度均达到 -30~85℃。通过 -30℃低温冷启动验证 及 +85℃高温持续运行认证，抗振性能 1.5G（14.7 m/s²）。
典型价值：适用于 极地科考、沙漠油田、冷库仓储、户外终端 等极端温度环境，设备在严寒酷暑中均可稳定启动和运行。
卖点二：70,000小时超长背光寿命 + 含LED驱动器 + 背光易换
WLED背光寿命长达 70,000小时（Min.），按7×24小时连续运行计算可使用 约8年。含内置LED驱动器，客户无需额外设计外部背光驱动电路。支持背光可换（背光易换），背光单元可独立更换，无需更换整个模组。
典型价值：含LED驱动器节省BOM成本和PCB面积；背光可换设计大幅延长产品整体使用寿命，降低长期维护成本。
卖点三：450cd/㎡高亮度 + 800:1高对比度
搭载 450cd/㎡高亮度和 800:1高对比度，在 工业环境、户外场景 等中等环境光场景下保持良好的可视性。色域覆盖 60% NTSC。
卖点四：LVDS工业标准接口 + 6/8位灰阶可选
采用 LVDS（1通道，6/8-bit）20针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持 6位/8位灰阶可编程选择，灵活适配不同色彩深度需求。
卖点五：4-M3标准侧装孔 + 雾面防眩光 + 快速响应
配备 Side mounting holes（4-M3）on left, right bezel 标准安装孔位，安装牢固可靠。表面采用 雾面处理 和 Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。响应时间仅 5.7/2.3 ms（Tr/Td），动态画面流畅无拖影。
卖点六：广视角表现
可视角度 80/80/70/80°（CR≥10），适合 工业HMI、设备监控 等多角度使用场景。
卖点七：2014年Q3量产 + 市场主力
该型号于 2014年Q3量产，目前现货充足。
G150XTN06.0应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 4:3比例 + LVDS接口 + 宽温 |
医疗设备 | 医疗诊断显示器、患者监护仪、医疗推车终端 | 450nit亮度 + 工业级可靠性 + 60% NTSC |
车载显示 | 公交信息屏、AGV车载终端、船舶导航 | -30℃低温 + 1.5G抗振 + 宽温 |
户外自助终端 | 户外充电桩显示屏、户外售票机、信息查询终端 | 450nit亮度 + 雾面防眩光 + 宽温 |
冷库仓储 | 冷链物流终端、冷库管理屏 | -30℃低温 + 宽温存储 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | LVDS接口 + 含LED驱动器 + 1.5G抗振 |
工程机械 | 挖掘机、装载机等工程机械显示终端 | -30℃低温 + 1.5G抗振 + 宽温 |
老设备替换 | 老旧15寸正屏显示器替换升级 | 4:3经典比例 + 直接尺寸兼容 |
同系列型号对比与选型建议
友达15寸XTN06系列对比
对比项 | G150XTN06.0 | G150XTN06.2 | G150XTN06.4 | G150XTN06.5 |
亮度 | 450 cd/m² | 300 cd/m² | 400 cd/m² | 300 cd/m² |
对比度 | 800:1 | 700:1 | 800:1 | 800:1 |
可视角度 | 80/80/70/80 | 80/80/60/80 | 80/80/70/80 | 80/80/70/80 |
接口 | LVDS | LVDS | LVDS | LVDS |
背光寿命 | 70,000小时 | 70,000小时 | 70,000小时 | 70,000小时 |
工作温度 | -30~85°C | -30~85°C | -30~85°C | -20~70°C |
背光可换 | 是 | 否 | 是 | 否 |
翻转显示 | 不支持 | 不支持 | 支持 | 支持 |
生产状态 | 量产中 | 量产中 | 量产中 | 已停产 |
选型建议
G150XTN06.0（450nit） ：高亮宽温主力型号，适合 工业HMI/户外终端/车载 场景，450nit亮度+70,000小时背光寿命+背光易换 是其核心优势；
G150XTN06.2（300nit） ：亮度较低，宽温入门型号，适合对亮度要求不高的场景；
G150XTN06.4（400nit） ：亮度略低，支持背光可换和180°翻转显示，适合对翻转功能有要求的场景；
G150XTN06.5（300nit） ：亮度较低，已停产，仅适合老项目维护替换；
如需获取G150XTN06.0的库存信息、替代型号规格书或批量采购报价，请联系我们。可以配电容/电阻触摸屏。
