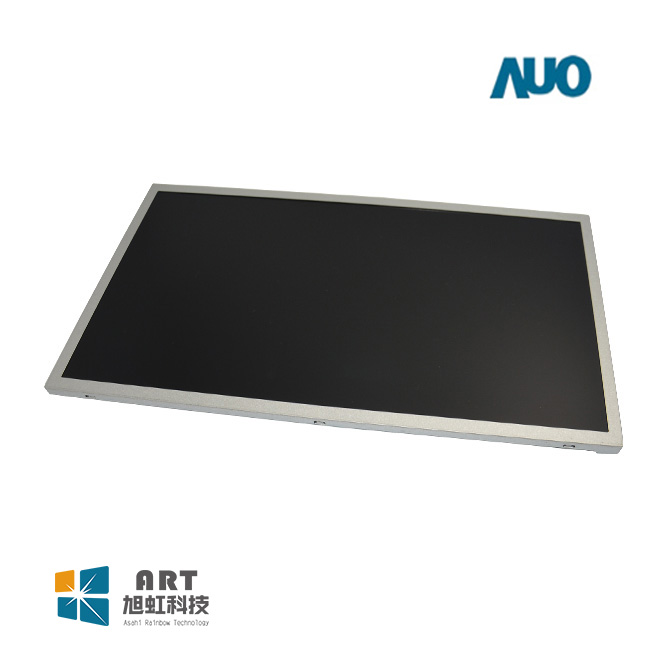

一 、友达15.6寸工业液晶模组G156HTN02.0应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | G156HTN02.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
屏幕尺寸 | 15.6” | |||
应用环境： | 工作温度 | -10~ 70 °C | 存储温度 | -20 ~70°C |
ROHS | ROHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征： | 广色域，表面雾面，广视角，风景模式，白光LED背光，信号端子正装，宽屏，背光寿命大于5万小时 | |||
二 、友达15.6寸工业液晶模组G156HTN02.0结构详情
像素特征： | 解析度 | 1920(RGB)×1080 , FHD | 点间距 | 0.05975×0.17925 (W×H) mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.17925×0.17925 (W×H) mm | |
结构尺寸： | 显示区域 | 344.16(H) × 193.59(V)mm | 开口区域 | 347.06(W)×196.49(H) mm |
外观尺寸 | 359.5×224.3 (H×V) mm | 外观厚度 | 9.3±0.5 mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 0.94/1.10Kgs (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达15.6寸工业液晶模组G156HTN02.0光学详情
基础信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/70/70(Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 8 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bit) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.43/1.61 (Typ./Max.)(9 points)) |
四、友达15.6寸工业液晶模组G156HTN02.0电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 13.87W (Max.) |
五、友达15.6寸工业液晶模组G156HTN02.0信号详情
信号电气： | 输入电流 | 0.85/1.02A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 2.8/3.37W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||

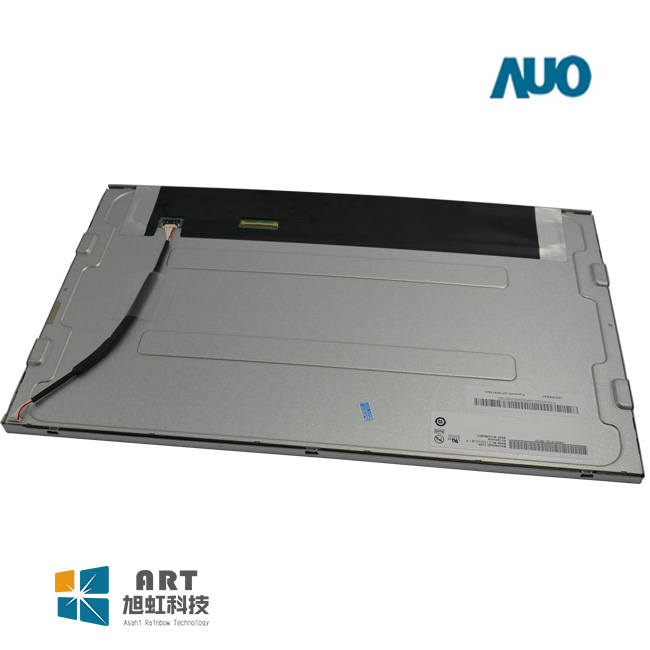

接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情 | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF14H-30P-1.25H | 1.25mm | 30pins | 1pcs | ||
六、友达15.6寸工业液晶模组G156HTN02.0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | No | 灯管形状 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
接口特征： | 位置 | - | 类型 | 端子 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | 0.73/0.88A (Typ./Max.) | ||
功耗 | 10.5W (Max.) | |||||
七、友达15.6寸工业液晶模组G156HTN02.0包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
16pcs / 箱 | 450×375×319 mm (L×W×H) | 16.3Kgs |
G156HTN02.0 是友达光电（AUO）推出的一款15.6英寸工业级TFT-LCD液晶模组。该产品采用TN常白显示技术，分辨率为1920×1080（FHD） ，宽高比16:9，像素密度141 PPI。
G156HTN02.0于2022年12月正式停产（EOL） 。核心参数为400cd/㎡亮度、700:1对比度、LVDS信号接口及WLED侧入式背光（含LED驱动器，背光寿命50,000小时）。
G156HTN02.0核心卖点与优势
卖点一：FHD全高清分辨率（1920×1080）
搭载1920×1080 FHD全高清分辨率，像素密度141 PPI。画面细腻清晰，文字锐利，适合医疗影像、工业HMI等对画质要求较高的应用场景。
卖点二：400cd/㎡亮度 + 700:1对比度 + 72% NTSC广色域
亮度400cd/㎡，在工业环境、医疗场景等中等环境光场景下保持良好的可视性。700:1对比度确保图像层次清晰。色域覆盖72% NTSC、92% sRGB、74% DCI-P3，色彩表现优于普通工业屏。
卖点三：50,000小时长寿命背光 + 含LED驱动器
WLED背光寿命长达50,000小时（Typ.） ，按7×24小时连续运行计算可使用约5.7年。含内置LED驱动器，客户无需额外设计外部背光驱动电路，节省BOM成本和PCB面积。
卖点四：LVDS双通道工业标准接口（2 ch, 8-bit）
采用LVDS（2通道，8-bit）30针信号接口，与主流工业控制器、嵌入式PC广泛兼容。支持8-bit色彩，显示16.7M色。驱屏电压3.3V。
卖点五：4-M3标准侧装孔 + 雾面防眩光 + 3H硬涂层
配备Side mounting holes（4-M3）on left, right bezel标准安装孔位，安装牢固可靠。表面采用雾面处理和Hard coating（3H）硬涂层，有效减少环境光反射，提供耐刮擦保护。
卖点六：宽温工作（-10~70°C）+ 1.5G抗振
工作温度-10~70°C，存储温度-20~70°C。抗振性能1.5G（14.7 m/s²） ，适用于车载、工程机械等有振动要求的场景。
G156HTN02.0应用场景
应用领域 | 典型设备 | 关键匹配特性 |
工业HMI | 工厂自动化控制面板、设备操作终端、SCADA监控屏 | 16:9宽屏 + LVDS接口 + 标准安装孔 |
医疗设备 | 医疗诊断显示器、患者监护仪、医疗推车终端 | FHD全高清 + 72% NTSC广色域 + 宽温 |
工控一体机 | 工业平板电脑、嵌入式工控显示 | LVDS接口 + 含LED驱动器 + 1.5G抗振 |
设备监控 | 电力监控屏、设备状态显示器 | 16:9宽屏 + LVDS接口 + 长寿命背光 |
老设备替换 | 老旧15.6寸宽屏显示器替换升级 | 16:9经典比例 + 直接尺寸兼容 |
替代型号推荐
G156HTN02.0已于2022年12月停产（EOL），推荐以下替代方案：
方案一：G156HAN02.302（首选推荐 ⭐⭐⭐）
对比项 | G156HTN02.0（已停产） | G156HAN02.302（推荐替代） |
品牌 | 友达（AUO） | 友达（AUO） |
尺寸 | 15.6英寸 | 15.6英寸 |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） |
亮度 | 400 cd/m² | 500 cd/m² |
显示技术 | TN | AHVA（IPS级全视角） |
可视角度 | 80/80/70/70 | 89/89/89/89° |
接口 | LVDS（2 ch, 8-bit） | LVDS（2 ch, 8-bit） |
工作温度 | -10~70°C | -20~70°C |
状态 | 已停产 | 量产中 |
推荐理由：G156HAN02.302与G156HTN02.0同为LVDS接口、同分辨率、同外观尺寸，显示技术从TN升级为AHVA全视角（89/89/89/89°），亮度从400nit提升至500nit。性能全面升级，可直接替换，是G156HTN02.0最理想的替代方案。
方案二：G156HTN02.1（同系列替代）
对比项 | G156HTN02.0（已停产） | G156HTN02.1（同系列替代） |
分辨率 | 1920×1080（FHD） | 1920×1080（FHD） |
接口 | LVDS | LVDS |
状态 | 已停产 | 已停产 |
推荐理由：G156HTN02.1与G156HTN02.0同为LVDS接口、同分辨率。建议联系供应商确认具体参数和库存情况，新项目不建议选型。
如需获取G156HTN02.0的库存信息、替代型号规格书或批量采购报价，请联系我们。可配套电容/电阻触摸屏。
